Glue NVMe-oF 관리¶

ABLESTACK Glue Service 에서의 Glue NVMe-oF 관리 하는 가이드 입니다. 이 문서에서는 ABLESTACK Glue NVMe-oF 관리 및 제공되는 기능절차를 가이드 하고 있습니다. ABLESTACK Cube의 웹콘솔로 진행되며, 웹 접속 IP는 별도의 표시를 하지 않고 진행됩니다. 기존에 구성된 IP 정보에 맞게 웹콘솔을 접속 하시면 됩니다.

Glue NVMe-oF 기능 설명¶

NVMe-oF 게이트웨이 서비스는 RBD(RADOS 블록 장치) 이미지를 NVMe 네임스페이스로 내보내는 NVMe-oF 타겟을 제공합니다. NVMe-oF 프로토콜을 사용하면 클라이언트(이니시에이터)가 TCP/IP 네트워크를 통해 스토리지 장치(타겟)에 NVMe 명령을 보낼 수 있으므로 기본 Glue 클라이언트 지원이 없는 클라이언트가 Glue 블록 스토리지에 액세스할 수 있습니다. NVMe-oF Target을 생성하고 관리할 수 있습니다.

Glue NVMe-oF 메인 화면¶

- ABLESTACK 메인 화면에서 상단 NVMe-oF 메뉴를 클릭한 화면입니다.

Glue NVMe-oF 서비스 생성¶

1. Glue NVMe-oF 서비스 생성
   • Glue NVMe-oF 서비스 카드란에 추가 버튼을 클릭합니다.
   • 이름(데이터풀) 정보를 입력 합니다.
   • 배치 호스트 정보를 선택 합니다.
   • 위 항목을 입력 및 확인 후에 실행 버튼을 클릭 합니다.
   • Glue NVMe-oF 서비스가 구성된 화면입니다.

   Info

   스토리지 서비스에 등록된 호스트만 배치가 가능합니다.

Glue NVMe-oF 서비스 삭제¶

1. Glue NVMe-oF 서비스 삭제
   • Glue NVMe-oF 각 정보의 더보기란을 클릭하면 보이는 화면입니다.
   • NVMe-oF 서비스 삭제 버튼을 클릭 합니다.
   • 예, 확실히 삭제합니다. 체크를 활성화 합니다.
   • 위 항목들을 입력 및 확인 후에 실행 버튼을 클릭합니다.
   • 삭제가 된 화면입니다.

Glue NVMe-oF Target 생성¶

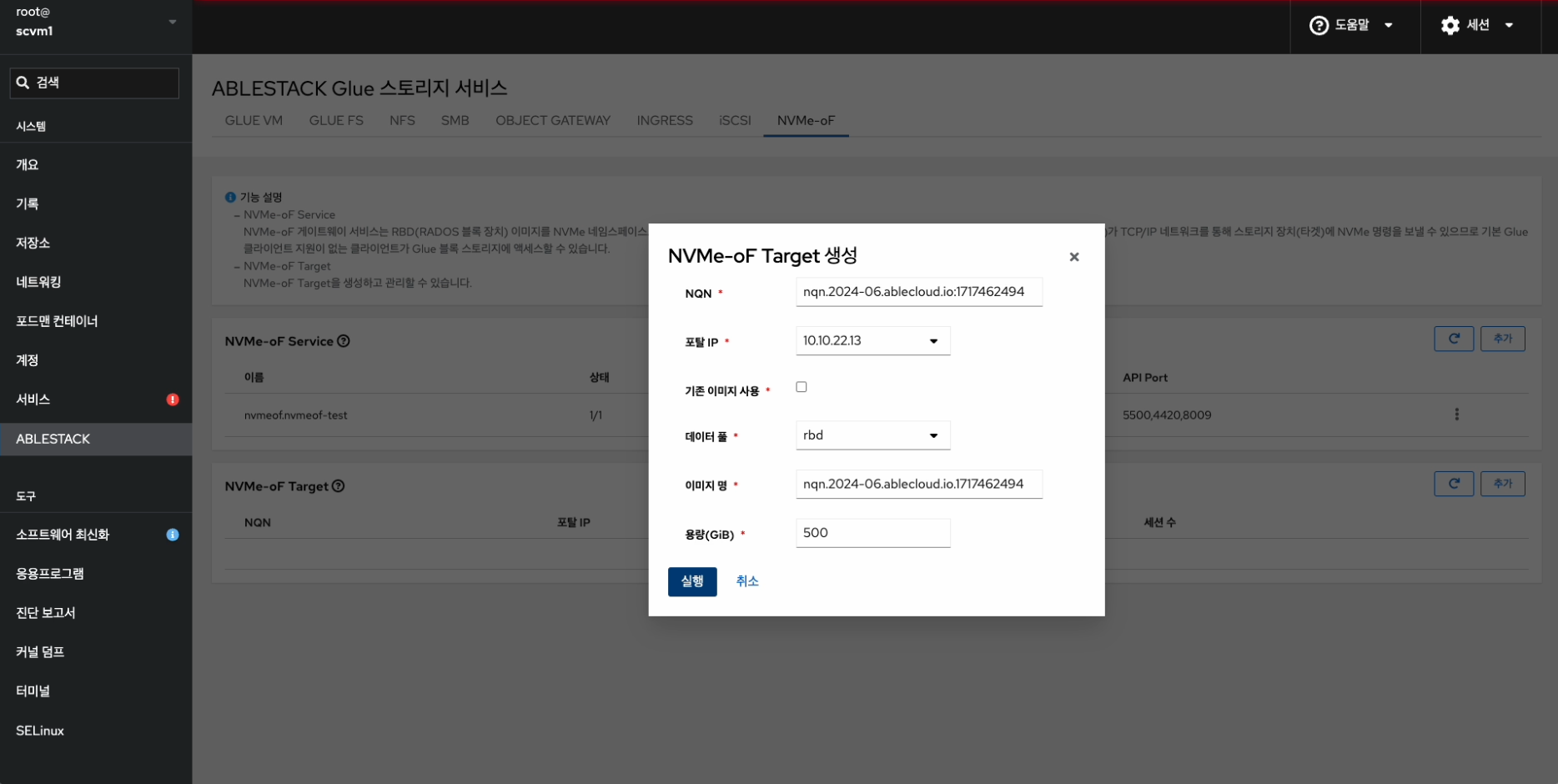

1. Glue NVMe-oF Target 생성
   • Glue NVMe-oF 카드란에 추가 버튼을 클릭합니다.
   • IQN 정보를 입력 합니다.
   • 포탈 정보를 선택 합니다.
   • 기존 이미지 사용 시 정보를 체크 합니다.
   • 데이터 풀 정보를 선택 합니다.
   • 이미지 명 정보를 입력 합니다.
   • 용량(GiB) 정보를 입력 합니다.
   • 위 항목을 입력 및 확인 후에 실행 버튼을 클릭 합니다.
   • Glue NVMe-oF 서비스가 구성된 화면입니다.

   Info

   Glue NVMe-oF 서비스에 등록된 호스트만 포탈 이용이 가능합니다.

   기존 이미지 사용 할 경우, 체크하여 사용하시면 됩니다. 아닐 경우 이미지가 생성됩니다.

Glue NVMe-oF Target 삭제¶

1. Glue NVMe-oF Target 삭제
   • Glue NVMe-oF 각 정보의 더보기란을 클릭하면 보이는 화면입니다.
   • NVMe-oF 서비스 삭제 버튼을 클릭 합니다.
   • 예, 확실히 삭제합니다. 체크를 활성화 합니다.
   • 위 항목들을 입력 및 확인 후에 실행 버튼을 클릭합니다.
   • 삭제가 된 화면입니다.

Glue NVMe-oF 실사용 방법¶

Glue NVMe-oF Service 확인 및 NVMe-oF Target 확인¶

1. Glue NVMe-oF Service 확인 및 NVMe-oF Target 확인
   • Glue NVMe-oF Service 및 NVMe-oF Target을 확인하는 화면입니다.
   • Glue NVMe-oF Service 상태 , 배치 호스트 , 데이터 풀 , API PORT 정보를 확인 합니다.
   • Glue NVMe-oF Target의 NQN , 포탈 , 디스크 정보 를 확인 합니다.

리눅스 가상머신 작업¶

1. 리눅스 가상머신 작업 NVMe-oF 사용할 가상머신에 마운트를 위해 아래 절차를 수행합니다.

   먼저 가상머신에 nvme-cli 패키지가 존재해야 합니다. nvme-cli 패키지가 없다면, 설치를 진행합니다.

   패키지 설치

   dnf install -y nvme-cli


   새로운 모듈 로드

   modprobe nvme-fabrics


   해당 IP는 Glue NVMe-oF Target에서 확인한 NQN에 대한 포탈입니다.
   NVMe 대상에서 사용 가능한 하위 시스템 검색

   nvme discover -t tcp -a 10.10.22.13


   NQN은 해당 포탈에서 생성한 NQN 아이디 입니다.
   검색된 하위 시스템 연결

   nvme connect -t tcp -a 10.10.22.13 -n nqn.2024-06.ablecloud.io:1717474811


   연결 확인

   nvme list


   NVMe-oF LVM 설정 및 파일 시스템 생성

   vi /etc/lvm/lmv.conf
   (use_devicesfile=1 -> use_devicesfile=0 으로 교체)

   pvcreate /dev/nvme0n1
   vgcreate vg_nvme /dev/nvme0n1
   lvcreate -l100%FREE -n lv.data vg_nvme

   (/dev/nvme0n1은 연결된 디바이스 이름입니다. 이름에 맞게 입력해주세요.)
   (vg_nvme, lv.data는 임의의 이름입니다. 설정된 이름에 맞게 입력해주세요.)

   mkfs.ext4 /dev/mapper/vg_nvme-lv.data
   (사용 하실 파일 시스템의 종류에 맞게 생성하시면 됩니다.)

   마운트할 경로를 생성한 후 진행해주시길 바랍니다.
   mount /dev/mapper/vg_nvme-lv.data /mnt/test


   마운트가 정상적으로 잘 되었는지 확인 합니다.

   마운트 확인

   mount | grep /mnt/test
   또는
   df -h | grep /mnt/test
