ABLESTACK VM IP 변경 가이드

이 문서는 ABLESTACK VM 운영체제 전반에서 관리(Management), 서비스(Service), 게스트(Guest) 등 네트워크의 IP를 체계적으로 변경하는 방법을 안내합니다.

변경 전에는 대상 IP, 서브넷, 게이트웨이, DNS 확정과 영향 서비스 파악, 스냅샷 및 백업 확보, 점검 항목 정의 및 변경 창 예약을 완료합니다. 적용은 관리 노드 -> 서비스 노드 -> 게스트 순으로 NIC 설정, 라우팅 및 방화벽 규칙을 일관되게 갱신하고 필요한 서비스를 안전하게 재기동합니다.

검증 단계에서는 관리 콘솔 접속, 주요 포트 응답, 내부 및 외부 통신 상태(ping, curl), 로그 오류 유무, 모니터링 지표 정상화를 확인합니다.

클러스터 정지 및 CCVM 정지¶

1. 펜스 장치 유지보수 설정

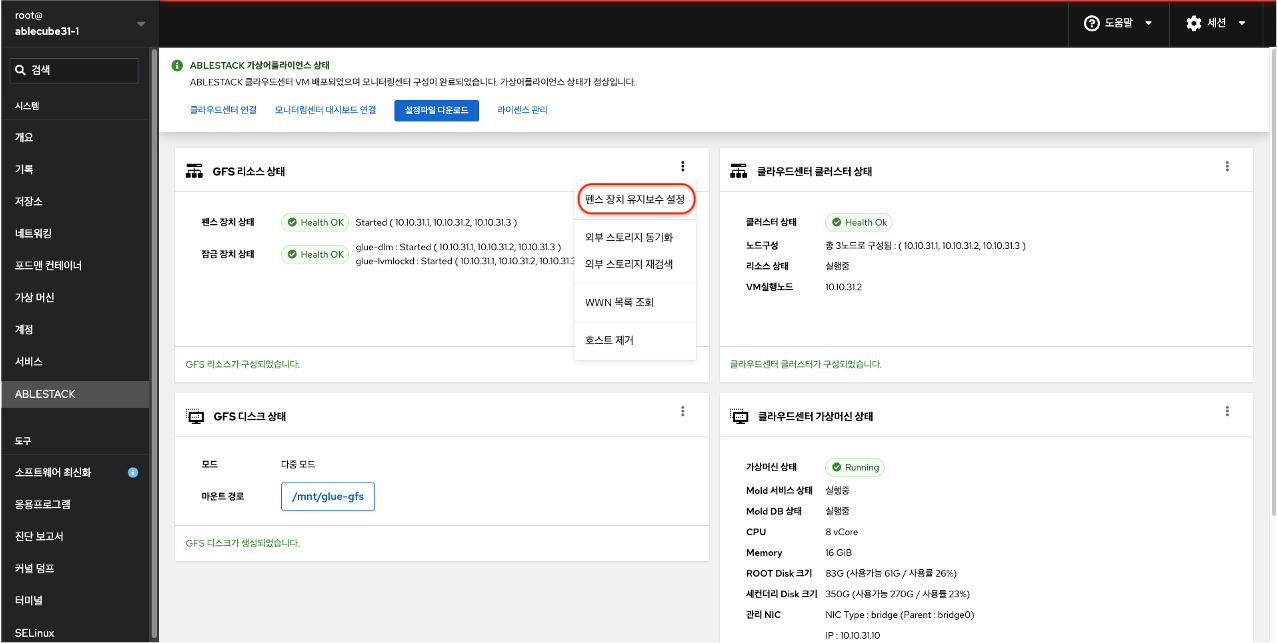

   • Cube 대시보드에서 펜스 장치 유지보수 설정 을 클릭하고, 펜스 장치 상태가 Stopped 상태인지 확인합니다.

2. 클라우드센터VM 정지

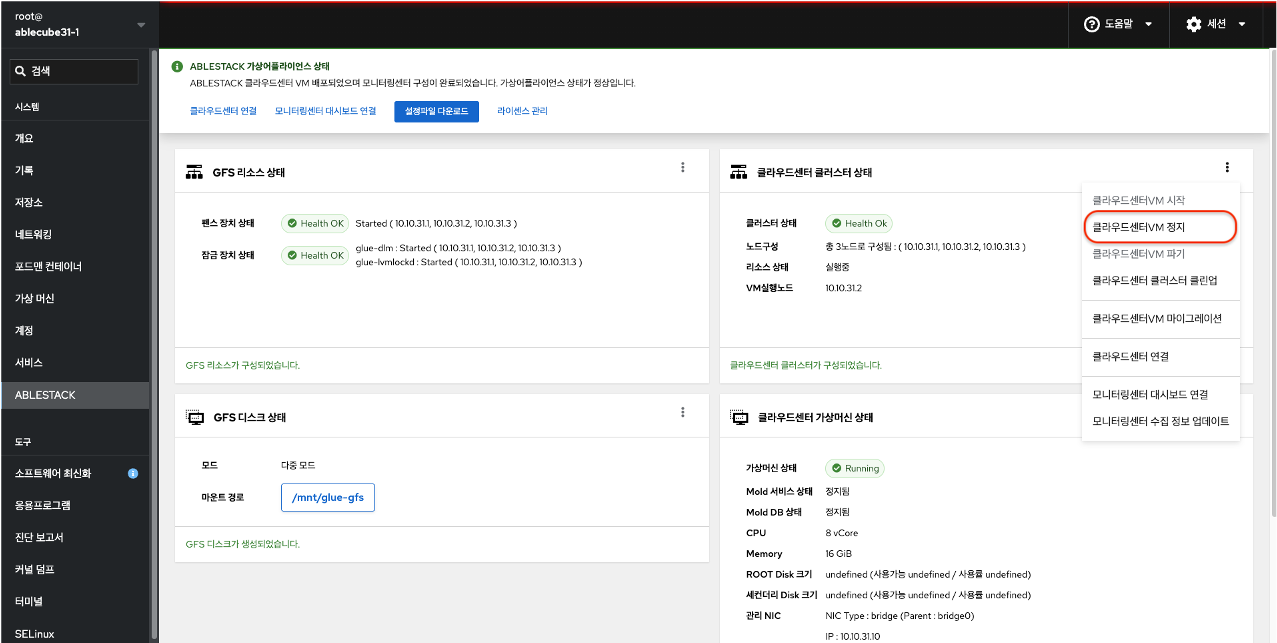

   • Cube 대시보드에서 클라우드센터 VM 정지 를 클릭한 뒤, VM 상태와 클러스터 상태가 정지로 표시되는지 확인합니다.

3. 클러스터 정지

   • 마스터 호스트 웹 콘솔에서 왼쪽 하단의 터미널 을 클릭하여 열고 pcs cluster stop --all 명령를 실행합니다.

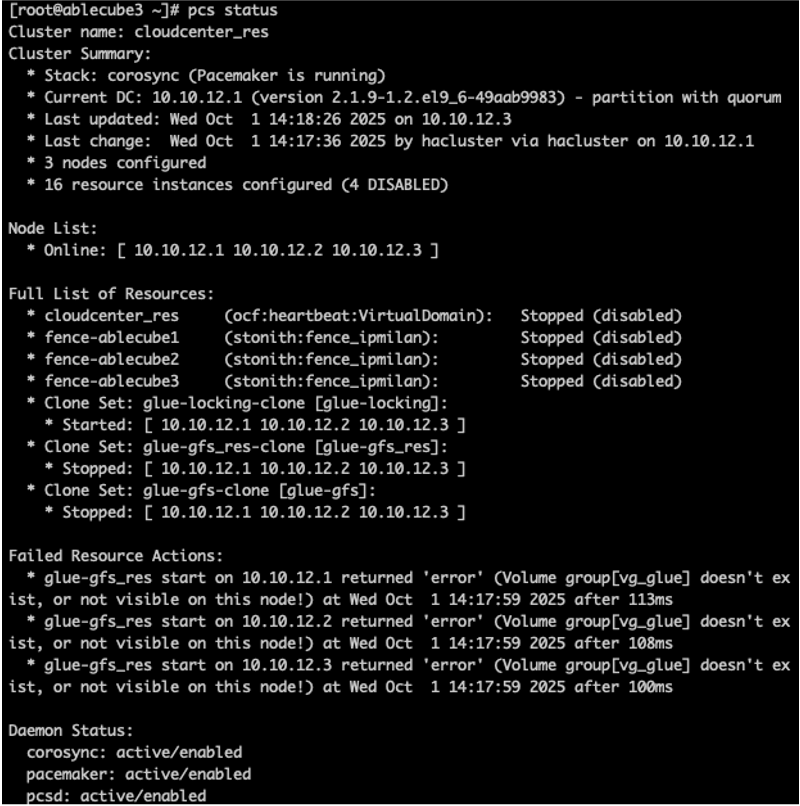

4. 클러스터 확인

   • 터미널에서 pcs status 를 실행해 위 화면과 동일한 출력이 표시되는지 확인합니다. 동일하면 클러스터 정지가 정상적으로 완료된 것입니다.

IPMI 및 호스트 IP 변경¶

1. IPMI IP 변경

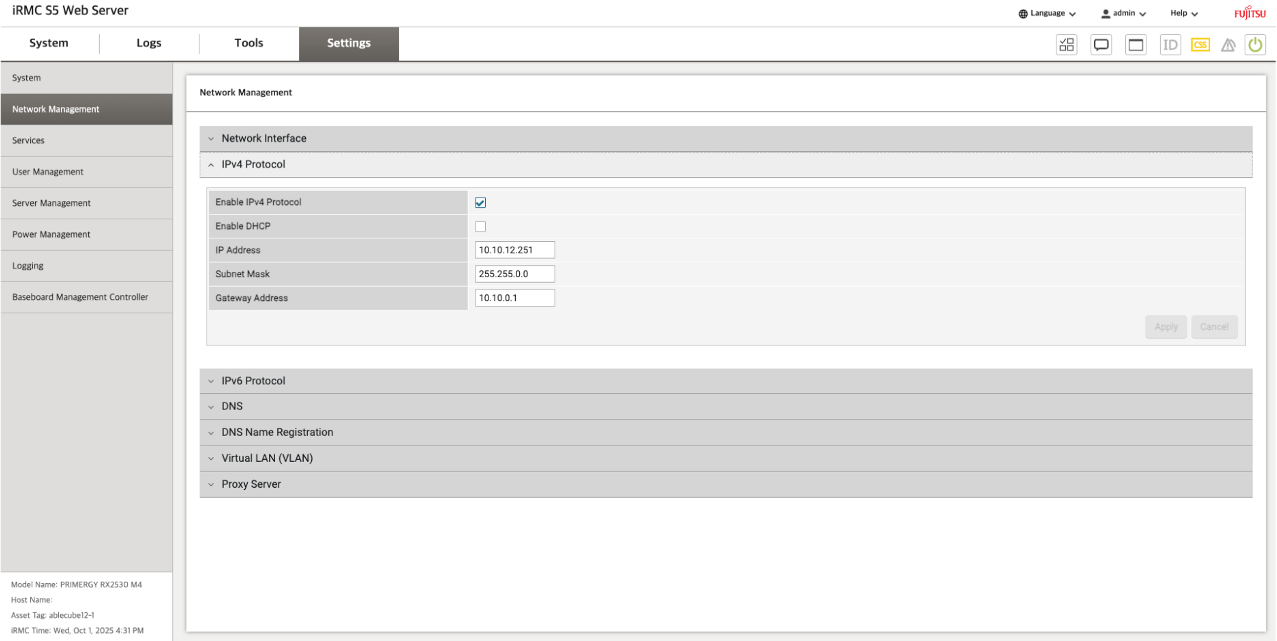

   • 각 호스트의 IPMI(BMC)에 접속하여 네트워크 설정 화면으로 이동합니다.
   • IP, Subnet Mask, Gateway, DNS 값을 새 정보로 입력하고 저장합니다.
   • 상기 이미지는 예시이며, 제조사 및 펌웨어에 따라 화면 구성과 용어가 다를 수 있습니다.

2. 호스트 IP 변경

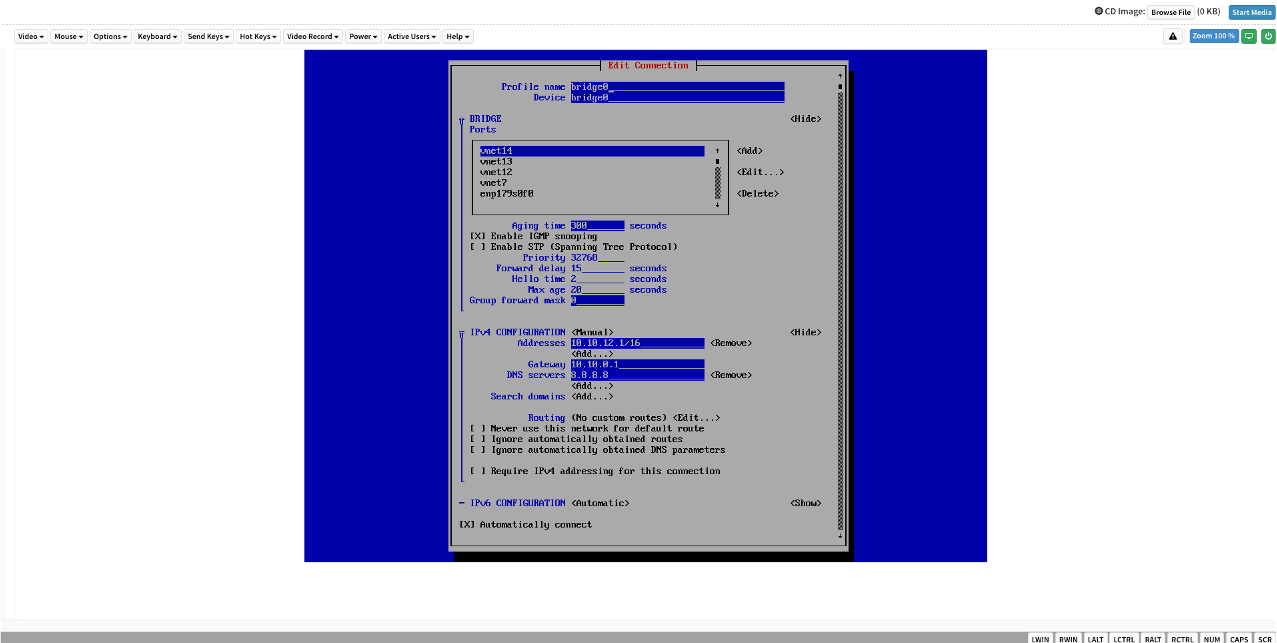

   • IPMI(BMC) 원격 콘솔로 해당 호스트에 접속한 뒤 쉘에 로그인합니다.
   • nmtui를 실행하고 Edit a connect 에서 관리 NIC(예: "bond0", "bridge0")를 선택합니다.
   • IPv4 Configuration 을 Manual 로 설정하고 새 IP/Prefix, Gateway, DNS 값을 입력 후 저장합니다.
   • Activate a connection 메뉴에서 해당 프로파일을 Deactivate -> Activate 순서로 적용합니다.
   • 적용 여부를 확인합니다.

     ip addr show <NIC명>
     ip route
     ping -c 3 <Gateway IP>


클러스터 재설정¶

1. 클러스터 노드 인증

   • 각 노드와의 인증을 설정합니다.

     # 형식 : pcs host auth {호스트 관리 IP} -u {PCS ID} -p {PCS PW}
     # 해당 PCS ID, PCS PW는 예시에 있는 해당 값이므로 그대로 입력하시면 됩니다.

     pcs host auth 10.10.12.1 -u hacluster -p password
     pcs host auth 10.10.12.2 -u hacluster -p password
     pcs host auth 10.10.12.3 -u hacluster -p password


2. Corosync 설정(IP 갱신)

   • vi /etc/corosync/corosync.conf를 실행하여 'nodelist'의 'node'의 'rin0_addr' 및 'name' 값을 새 IP 로 수정하여 저장합니다.
   • 저장 후 문법 및 오탈자를 재확인하고, 재시작과 검증은 다음 단계에서 수행합니다.

3. 클러스터 검증 및 시작

   • 변경된 노드 IP로 적용되었는지 검증

     1. pcs cluster sync             # 변경 사항 동기화
     2. pcs cluster start --all      # 클러스터 시작
     3. pcs cluster reload corosync  # Corosync 설정 재적용



   • 각 펜스 장치명안의 IP, pcmk_host_list가 변경된 값으로 올바르게 수정되었는지 확인합니다.

4. 펜스 장치 변경

   • 펜스 장치 대수에 맞게 모두 변경하셔야 합니다.

     # 형식 : pcs stonith update fence-{펜스 장치명} ip={IPMI IP} pcmk_host_list={호스트 관리 IP}

     pcs stonith update fence-ablecube1 ip=10.10.12.251 pcmk_host_list=10.10.12.1
     pcs stonith update fence-ablecube2 ip=10.10.12.252 pcmk_host_list=10.10.12.2
     pcs stonith update fence-ablecube3 ip=10.10.12.253 pcmk_host_list=10.10.12.3

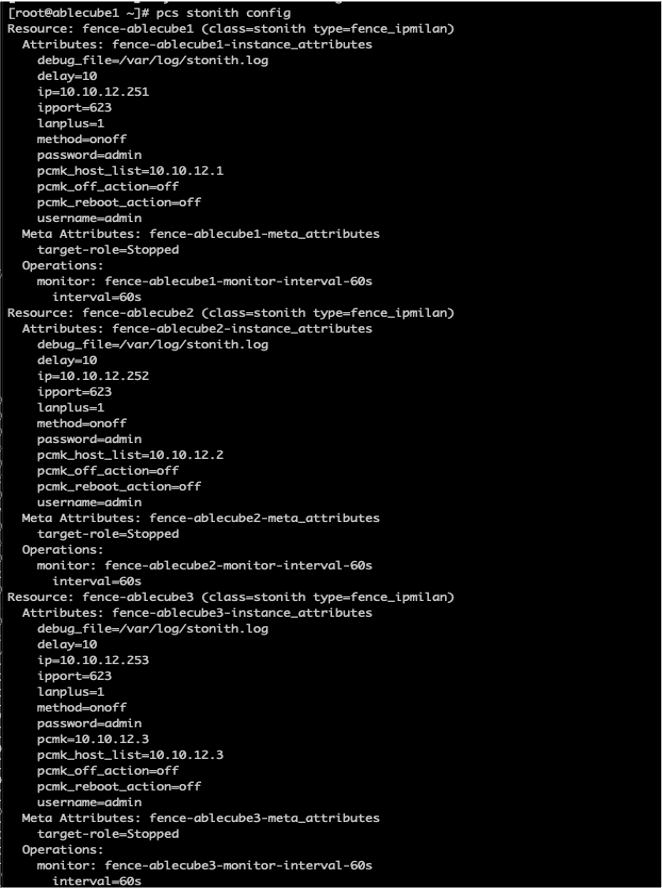

     pcs stonith config      # 전체 STONITH 설정 요약 확인

     pcs resource cleanup    # 클러스터 리소스 상태를 다시 감지합니다.



   • 위와 동일한 형태의 출력이 표시되면 정상 동작입니다.

클라우드센터VM(CCVM) IP 변경¶

1. CCVM 실행 및 위치 확인 및 콘솔 접속

   pcs resource enable cloudcenter_res # CCVM 시작

   virsh list --all | grep ccvm    # CCVM이 있는 호스트에서 확인
   virsh console ccvm              # CCVM 콘솔 접속 ( 종료: Ctrl + ] )


2. 루트 로그인

   • IP 변경 전 반드신 수행해야 할 주의사항 체크리스트 에서 설정한 CCVM Root 계정으로 로그인합니다.

3. IP 변경

   nmtui

   # Edit a connection -> 관리 NIC 선택
   # IPv4 Configuration: Manual -> 새 IP/Prefix, Gateway, DNS 입력 -> Save
   # Activate a connection -> 해당 프로파일 Deactivate -> Activate


4. 적용 및 검증

   ip addr show
   ip route
   ping -c 3 <게이트웨이 IP>


   • 새 IP로 SSH 접속이 가능한지 확인합니다.

호스트 및 클라우드센터VM(CCVM) 파일 변경¶

1. 호스트 파일 변경

   vi /etc/hosts 파일 변경     # 변경된 IP로 수정


   vi /usr/share/cockpit/ablestack/tools/properties/cluster.json 파일 변경     # 변경된 IP로 수정
   1. ccvm ip 변경
   2. mngtNic 변경
   3. pcsCluster 변경  # 호스트 IP로 변경
   4. hosts 변경
   5. extenal_timeserver 변경


2. CCVM 파일 변경

   vi /etc/hosts 파일 변경     # 변경된 IP로 수정


   vi /etc/cluster.json 파일 변경     # 변경된 IP로 수정
   1. ccvm ip 변경
   2. mngtNic 변경
   3. pcsCluster 변경  # 호스트 IP로 변경
   4. hosts 변경
   5. extenal_timeserver 변경


CCVM DB 파일 수정¶

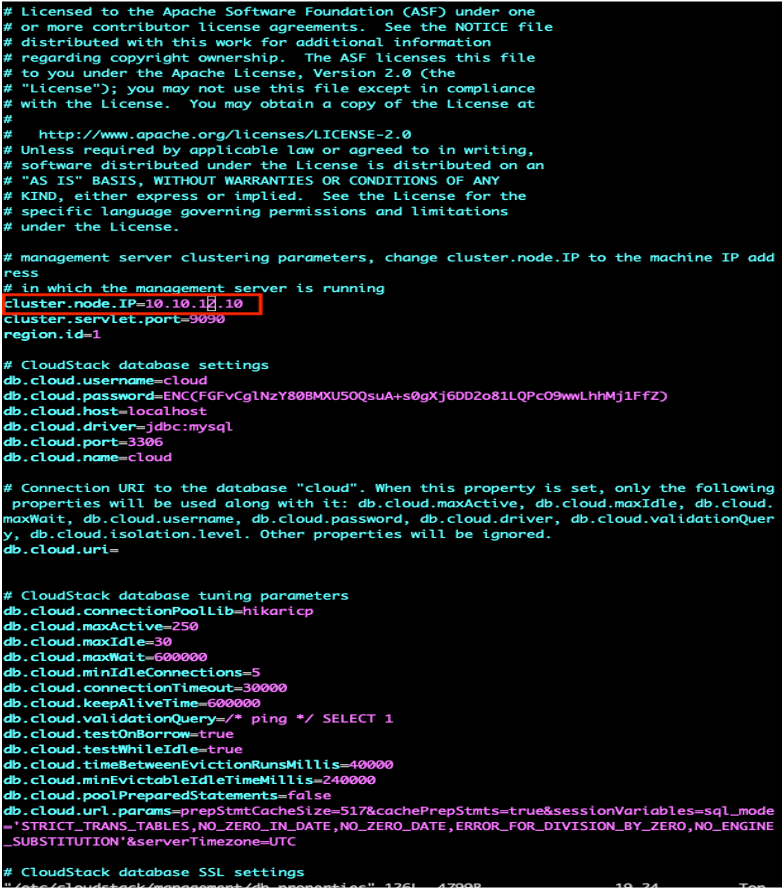

1. CCVM DB 파일 수정

   1. ssh ccvm    # CCVM SSH 접속
   2. vi /etc/cloudstack/management/db.properties          # DB 파일 수정
   3. cluster.node.IP -> 변경된 CCVM Management IP 로 변경     # 변경된 CCVM Management IP로 변경


Mold 설정¶

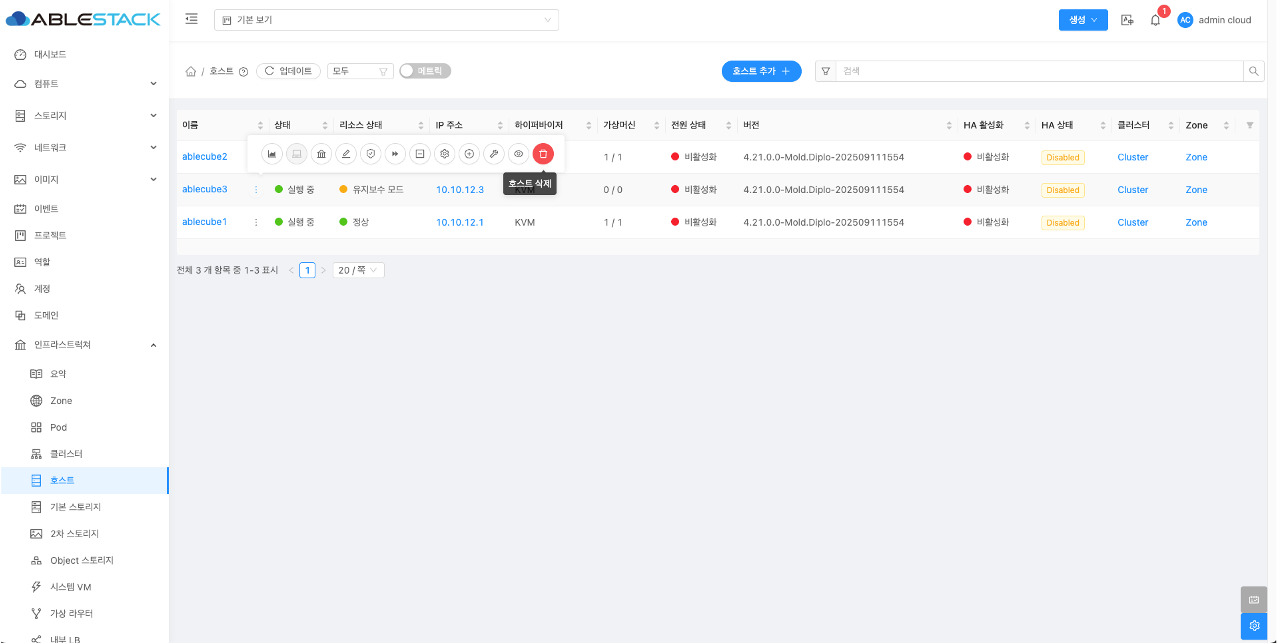

1. 기존 호스트 삭제

   • 기존 IP로 존재하던 모든 호스트를 삭제합니다.

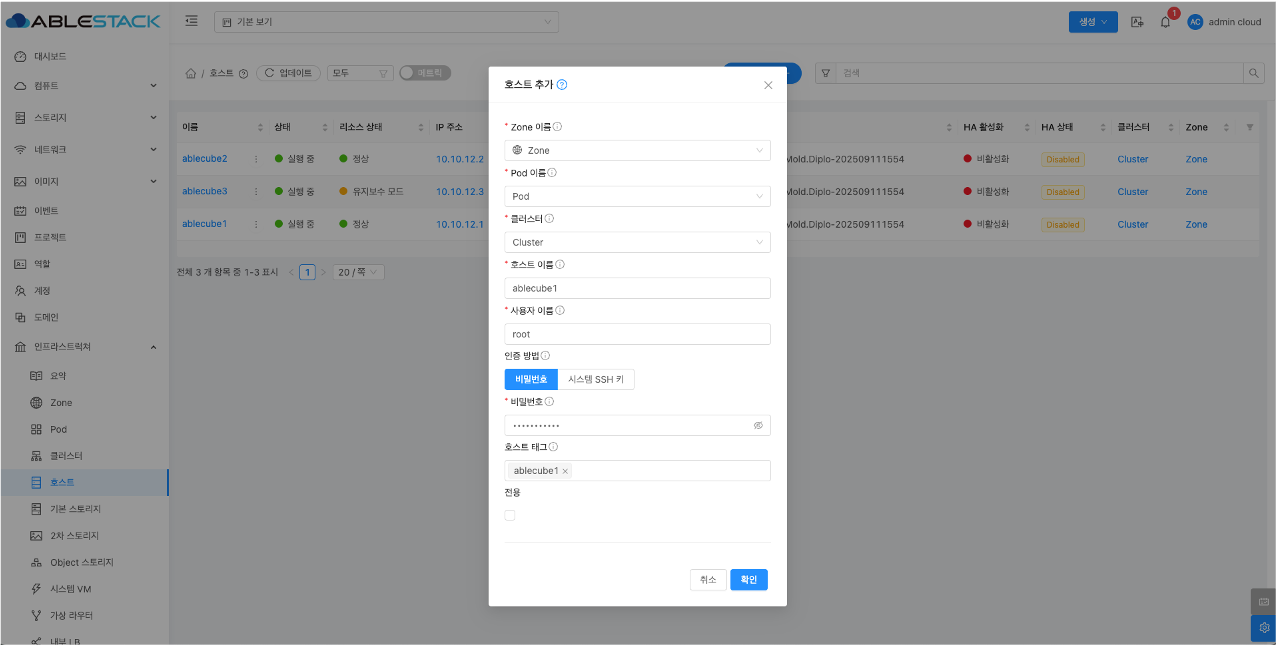

2. IP가 변경된 호스트 추가

   • IP가 변경된 모든 호스트를 다시 추가합니다.

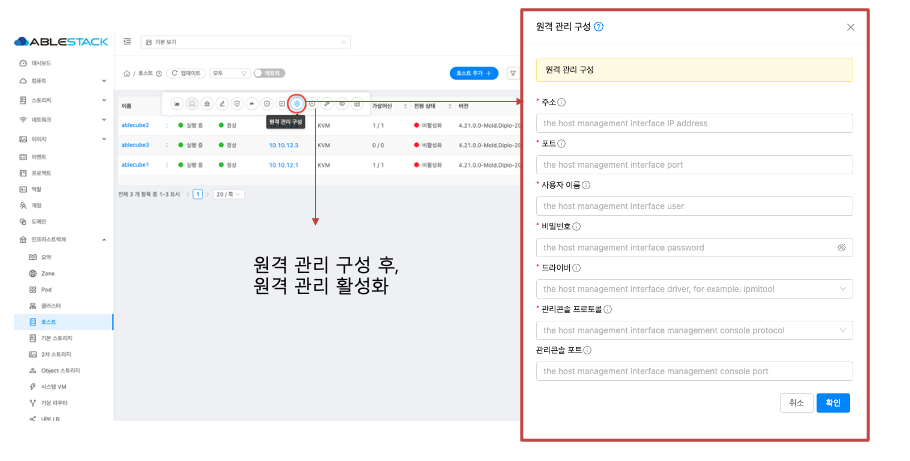

3. 원격 관리 재구성

   • 모든 호스트 IPMI(BMC)를 변경된 IP로 재구성합니다.

4. Public 네트워크 수정

   1. 웹(Mold) 작업

      • Zone 메뉴 -> 해당 Zone 클릭 -> 물리 네트워크 탭 -> 해당 물리네트워크 클릭 -> Public 탭 클릭
      • 변경할 IP로 변경 작업 진행합니다.
      • 상기 이미지의 IP는 예시입니다. 실제 환경에 맞게 수정하세요.

   2. 터미널 작업

      1. ssh ccvm                                     # CCVM SSH 접속
      2. mysql -u root -p cloud     PW:Ablecloud1!    # CCVM DB 접속
      3. Zone의 물리 네트워크의 Management 탭 변경
          1. select * from host_pod_ref;              # 변경할 ID 값 조회
          2. update host_pod_ref set gateway='10.10.0.1' where id=1;  # 변경할 게이트웨이 입력
          3. update host_pod_ref set cidr_size=16 where id=1;         # 변경할 서브넷마스크 입력
          4. update host_pod_ref description='10.10.12.7-10.10.12.8-0-untagged' where id=1;   # 변경할 Pod 사설 IP 주소 입력
          5. update op_dc_ip_address_alloc set ip_address='10.10.12.7' where id=1; # 기존에 남아 있던 IP를 변경할 사설 IP 중 하나 입력
          6. update op_dc_ip_address_alloc set ip_address='10.10.12.8' where id=2; # 기존에 남아 있던 IP를 변경할 사설 IP 중 하나 입력
          7. update image_store set url='nfs://10.10.12.10/nfs/secondary' where id=1;         # 변경할 CCVM 관리 IP 입력


5. 글로벌 설정 수정

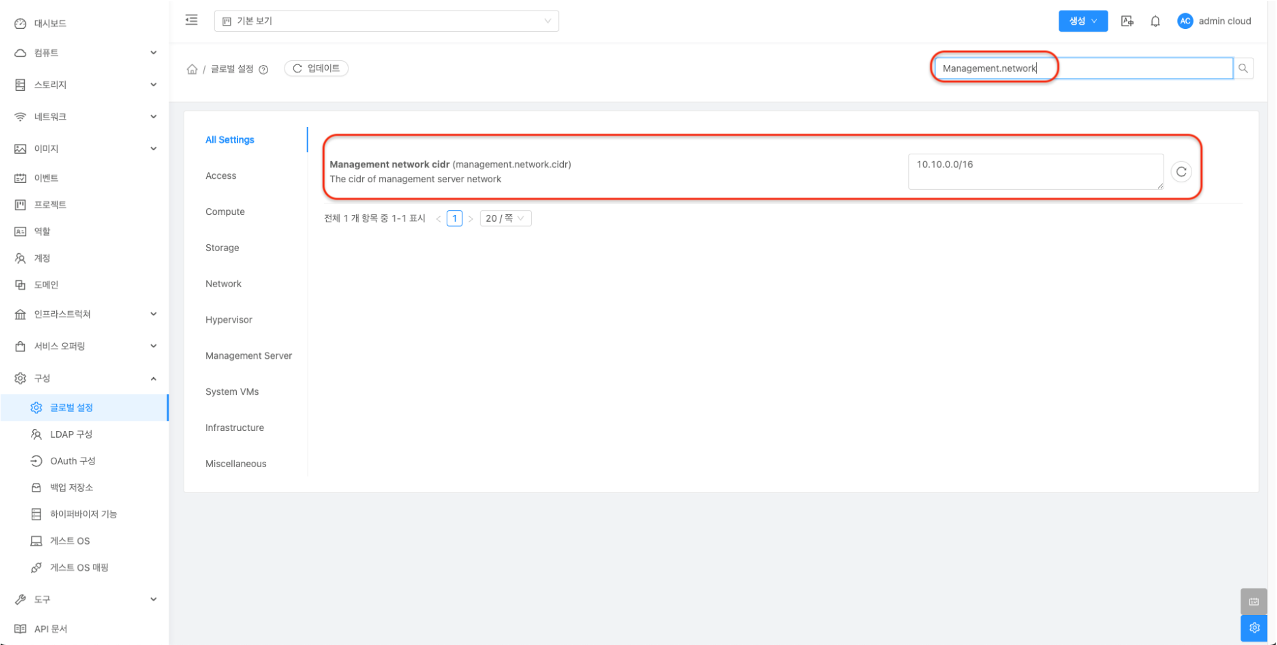

   1. CCVM Management CIDR 수정
      • 구성 메뉴 -> 글로벌 설정 메뉴
      • 오른쪽 상단에서 Management.network 입력하여 변경된 CCVM Management CIDR 값으로 변경

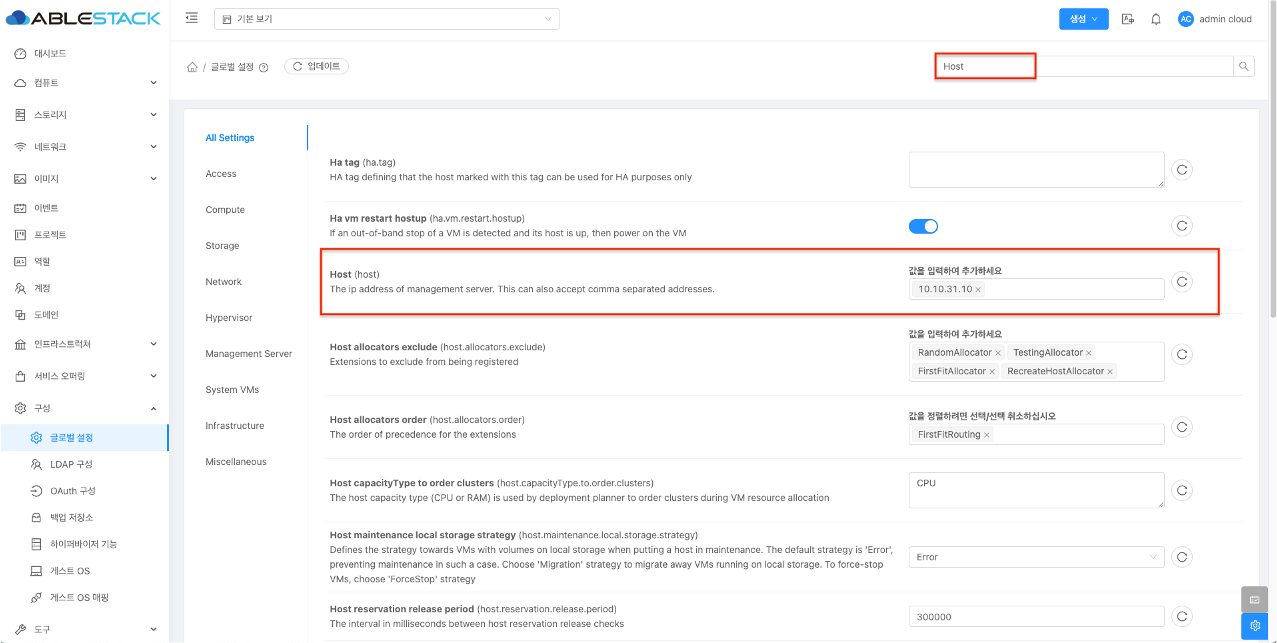

   2. CCVM Management IP 수정
      • 구성 메뉴 -> 글로벌 설정 메뉴
      • 오른쪽 상단에서 Host 입력하여 변경된 CCVM Management IP 값으로 변경

서비스 재시작¶

1. Mold 서비스 재시작

1. ssh ccvm     # CCVM SSH 접속
2. systemctl restart mold.service   # Mold 서비스 재시작

1. Mold Agent 서비스 재시작

1. 호스트 터미널 접속
2. systemctl restart mold-agent.service

모니터링 재배포¶

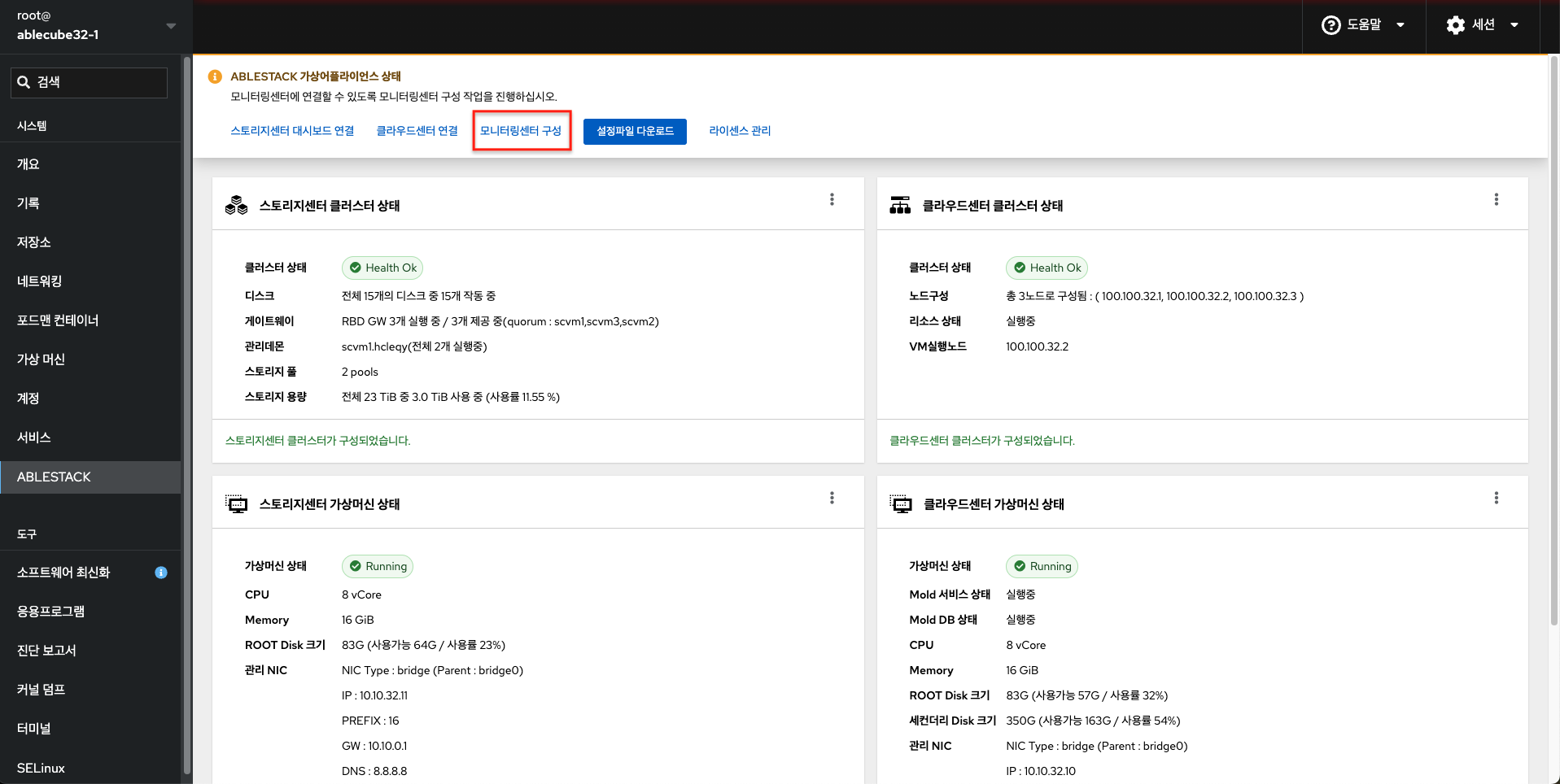

1. 모니터링센터 구성 버튼 활성화

   1. vi /usr/share/cockpit/ablestack/tools/properties/ablestack.json
   2. monitoring.wall : true -> false 로 변경


2. 모니터링센터 구성 - 1

   • 값을 변경하고 30초 내외로 모니터링센터 구성 의 버튼이 활성화 됩니다.
   • 만약 모니터링센터 구성 버튼이 활성화가 안된다면, 웹을 새로고침 해보시길 바랍니다.

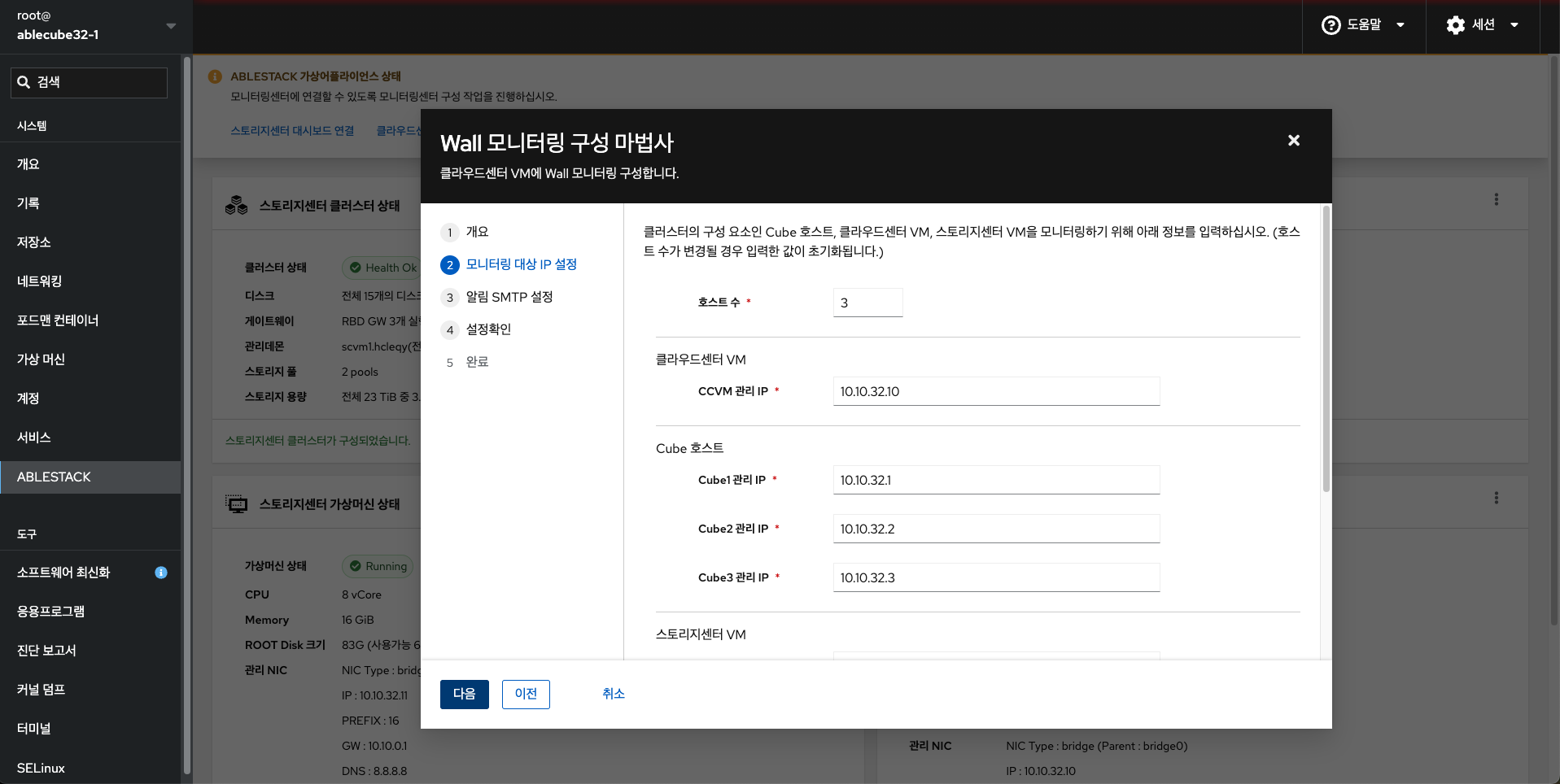

3. 모니터링센터 구성 - 2

   • 변경된 IP 값이 맞는지 확인 후, 다음 버튼으로 구성합니다.

4. 모니터링센터 확인

   • 모니터링센터 대시보드 연결 버튼을 클릭하여 전반적인 호스트 및 가상머신 클라우드센터 정보를 확인합니다.
