PowerFlex PFMP 설치진행¶

PowerFlex PFMP 설치 진행 가이드 입니다. 이 문서에서는 PowerFlex PFMP 용 가상머신 생성 가이드 하고 있습니다. PowerFlex Cube 의 웹콘솔을 이용하여 진행이 되며 웹 접속 IP는 별도의 표시를 하지 않고 진행됩니다. 기존에 구성된 IP 정보에 맞게 웹콘솔을 접속 하시면 됩니다.

PowerFlex PFMP 가상머신 배포¶

- PFMP 가상머신을 배포하기 위한 화면입니다. 상단 상태 리본의 파워플렉스 관리 플랫폼 VM 배포 링크를 클릭합니다.

1. 개요

   • PowerFlex PFMP 가상머신 배포 마법사 화면입니다.

2. 가상머신 장치 구성 - 컴퓨트

   • PFMP 가상머신 장치 구성의 CPU, Memory 구성 화면입니다.
   • CPU 는 8 vCore 를 선택 하고, Memory 는 16GiB 를 선택 하고 다음 버튼을 클릭합니다.

   Tip

   PFMP 가상머신은 UI, 웹 서비스 및 Support Assistant 패키지를 스토리지 가상머신에 설치하는 역할을 하며, 설치가 완료되면 삭제됩니다.

   최소 권장 사양은 CPU 8 vCore , 메모리 16GiB 입니다. ROOT 디스크는 100GiB 크기로, Thin Provisioning 방식으로 제공됩니다.

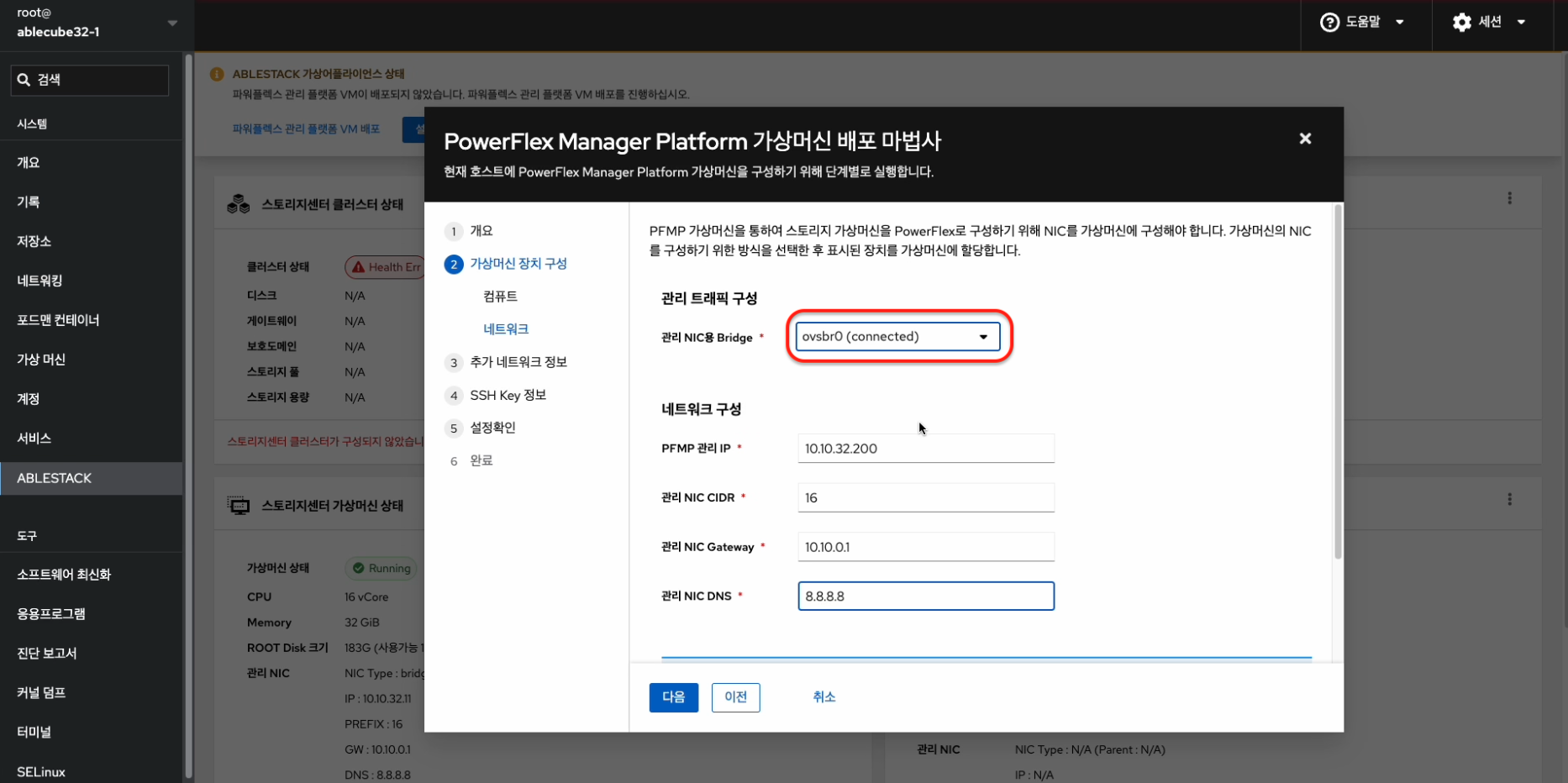

3. 가상머신 장치구성 - 네트워크

   • PFMP 가상머신 장치의 네트워크 구성 화면입니다.
   • 관리 NIC 용 Bridge 선택 박스에서 관리용 Bridge 네트워크 를 선택합니다.
   • PFMP 관리 IP , 관리 NIC CIDR , 관리 NIC Gateway , 관리 NIC DNS 를 입력합니다.

4. 추가 네트워크 정보

   • 관리 및 모니터링 IP , 스토리지 서버용 IP , 스토리지 복제용 IP 를 입력합니다.

   Info

   PFMP 가상머신의 추가 네트워크 정보는 스토리지 가상머신에서 관리 되는 쿠버네티스 컨테이너에 대한 상세 설정입니다.

   시작 IP를 입력하면 시스템이 자동으로 연속된 5개의 IP를 할당합니다.

   예를 들어, 10.10.32.100을 입력하면 10.10.32.100 ~ 10.10.32.104까지의 IP가 자동으로 설정됩니다.

   Check

   할당된 5개의 연속 IP가 네트워크 상에서 정상 동작하는 지 확인하세요.

5. SSH Key 정보

   • SSH Key 정보를 확인하는 화면입니다.
   • PFMP 가상머신 구성시 호스트에 등록된 호스트의 키 정보로 자동세팅됩니다.

   Info

   SSH 개인 Key 파일 명은 id_rsa, SSH 공개 Key 파일명은 id_rsa.pub 으로 고정되어 있습니다. 키 파일명을 변경할 경우 등록이 불가능 합니다.

6. 설정확인

   • PFMP 가상머신 배포를 위한 구성정보 확인하는 화면입니다.
   • 배포 버튼을 클릭하면 확인창이 보이며 실행 버튼을 눌러 스토리지 가상머신을 배포 합니다.

7. 배포

   • PFMP 가상머신 배포 진행상황을 확인 할 수 있는 화면입니다.

8. 완료

   • PFMP 가상머신 배포 완료 후 화면입니다.

PFMP 설치¶

PFMP 설치는 PowerFlex Glue 대시보드 화면을 생성하기 위한 절차입니다.

1. PFMP 설치 실행

   • PFMP 가상머신이 있는 호스트의 PowerFlex Cube 웹 콘솔로 이동합니다.
   • 스토리지센터 클러스터 상태 카드의 메뉴 버튼을 클릭하여 PFMP 실행 버튼을 클릭합니다.
   • 실행 버튼을 클릭하여 PFMP 설치 를 실행시킵니다.
   • 1단계 설치 단계 화면입니다.
   • 설치 진행률을 실시간으로 제공합니다.
   • 2단계 설치 단계 화면입니다.
   • 설치 진행률을 실시간으로 제공합니다.
   • 3단계 설치 단계 화면입니다.
   • 설치 진행률을 실시간으로 제공합니다.
   • 설치가 완료된 화면입니다.
   • 확인 버튼을 클릭하여 다음 절차를 진행하세요.

   Info

   PFMP가 설치되는 로그파일은 따로 제공하지 않습니다.

   설치 세부 정보를 확인하려면, 해당 PFMP 가상머신에 직접 접속하여 확인하시기 바랍니다.

   Tip

   크롬을 이용하여 스토리지센터 대시보드 접속 할 경우 연결이 비공개로 설정되어 있지 않습니다. 문구와 함게 페이지를 열 수 없습니다. 이 경우에는 해당 화면에서 thisisunsafe 입력 후 엔터키를 입력하면 해당 페이지에 접속 할 수 있습니다.

2. Glue 대시보드 접속 및 비밀번호 변경

   1. Glue 대시보드 접속

      • 스토리지 대시보드 연결 링크를 클릭하여 Glue 대시보드를 접속합니다.

   2. Glue 대시보드 로그인 화면

      • Glue 대시보드 로그인 화면입니다.
      • 사용자 이름 과 비밀번호 를 입력하고 로그인 버튼을 클릭하여 로그인 합니다.

   Info

   PowerFlex Glue 대시보드 로그인 사용자 이름 은 admin, 초기 비밀번호 는 Admin123! 입니다. 해당 계정 및 비밀번호로 최초 로그인을 하시면 비밀번호를 무조건 변경 하셔야 합니다.

   1. Glue 대시보드 비밀번호 변경
      • 초기 비밀번호 변경하는 화면입니다.
      • New password 와 Confirm password 입력창에 신규 비밀번호를 입력하고 Submit 버튼을 클릭합니다.

Glue 대시보드 클러스터 및 스토리지 구성¶

1. Glue 클러스터 및 스토리지 구성

   • 첫 화면에서 보여지는 클러스터 및 스토리지 구성 준비 화면입니다.
   • Next 버튼을 클릭하여 다음 절차를 진행합니다.
   • Next 버튼을 클릭하여 다음 절차를 진행합니다.
   • I have a PowerFlex instance to import 를 클릭하여 PowerFlex 4.x 를 클릭합니다.
   • Metadata Manager (MDM) IP Addresses 입력란에 모든 스토리지 가상머신 관리 IP 를 입력합니다.

   • System ID 를 입력합니다.

     Check

     System ID를 확인하려면, 스토리지 클러스터 Bootstrap 을 실행했던 호스트에서 /var/log/scvm_bootstrap.log 파일을 vi 편집기를 사용하여 열고, System 을 검색합니다.

     vi /var/log/scvm_bootstrap.log


     해당하는 ID를 복사하여 붙여넣기 합니다.

   • Credentials 에서 + 버튼을 클릭합니다.

   • Credentials Name 을 입력합니다.

   • LIA Password 및 Confirm LIA Password 를 입력합니다.

   • Save 버튼을 클릭하여 다음 절차를 진행합니다.

   • Next 버튼을 클릭하여 다음 절차를 진행합니다.
   • 입력한 정보들이 맞는지 확인 후, Finish 버튼을 클릭하여 다음 절차를 진행합니다.
   • 등록이 완료되면, PowerFlex Cube 웹 콘솔에서 스토리지센터 클러스터 상태 카드란에 정보가 나타납니다.
   • 등록 완료된 화면입니다.

   Info

   클러스터 및 스토리지 구성이 UI에 등록되기까지 약 5분이 소요됩니다.

PowerFlex Mold 구성도 PowerFlex Cube 웹 콘솔을 이용하여 할 수 있습니다.
