PowerFlex Glue 설치진행¶

PowerFlex Glue 설치 진행 가이드 입니다. 이 문서에서는 PowerFlex Glue 용 가상머신 생성 및 해당 가상머신에서 공용 스토리지 생성절차를 가이드 하고 있습니다. PowerFlex Cube 의 웹콘솔과 PowerFlex Glue 웹콘솔을 이용하여 진행이 되며 웹 접속 IP는 별도의 표시를 하지 않고 진행됩니다. 기존에 구성된 IP 정보에 맞게 웹콘솔을 접속 하시면 됩니다.

ABLESTACK 메인 화면¶

- 왼쪽 ABLESTACK 메뉴 클릭시 보이는 화면입니다.

라이선스 관리(1번 호스트)¶

1. 라이선스 등록

   • 구축 전, 발급 받은 트라이얼 라이선스 파일 을 등록 해줍니다.

2. 라이선스 확인

   • 등록된 라이선스 정보를 확인할 수 있는 화면입니다.

클러스터 구성 준비(1번 호스트)¶

1. 개요

   • 상단 리본의 클러스터 구성 준비 링크를 클릭하면 보이는 화면입니다.
   • PowerFlex 구성을 하는데 필요한 정보를 입력 받아 클러스터 구성을 준비하는 마법사 화면입니다.
   • 다음 버튼을 눌러 클러스터 구성 준비를 시작합니다.

2. 클러스터 종류

   • 클러스터 종류를 설정하는 화면입니다.
   • ABLESTACK-PowerFlex 를 선택합니다.
   • 다음 버튼을 클릭하여 클러스터 종류를 선택합니다.

3. SSH Key 파일(신규생성)

   • 모든 호스트 및 가상 머신은 동일한 SSH Key 를 공유하고 있어야 구성이 가능합니다.
   • SSH Key 준비 방법 에서 신규 생성 을 선택하고 다음 버튼을 클릭하여 신규 SSH Key 를 생성합니다.

4. 클러스터 구성 파일

   • 클러스터 구성 설정하는 화면입니다. 클러스터 호스트 구분 을 신규 클러스터 호스트 로 선택한다.
   • 클러스터 구성 파일 준비 에서 신규 생성 을 선택합니다.
   • 현재 호스트명 은 해당 호스트의 이름을 자동으로 불러옵니다.
   • 구성 호스트 수 3대로 입력합니다.
   • 클러스터 구성 프로파일 호스트 명 및 IP 정보를 입력 합니다.
   • CCVM 관리 IP 정보를 입력 합니다.
   • 관리 NIC CIDR 정보를 입력 합니다.
   • 관리 NIC Gateway 정보를 입력 합니다.
   • 관리 NIC DNS 정보를 입력 합니다.
   • PCS 호스트명 PN IP #1 정보를 입력 합니다.
   • PCS 호스트명 PN IP #2 정보를 입력 합니다.
   • PCS 호스트명 PN IP #3 정보를 입력 합니다.
   • 위 항목을 입력 및 확인 후에 다음 버튼을 클릭합니다.

   Info

   idx 순서에 맞게 호스트 명과 ip 정보를 입력해야 합니다.
   현재 호스트명을 자동으로 불러오며, 클러스터 구성 프로파일에 현재 호스트명과 동일한 호스트 명이 존재해야 합니다.
   호스트 파일을 신규로 구성 호스트 수를 선택하면 하단의 호스트 파일에 호스트 수 만큼의 예제 항목이 생성됩니다.


   Example

   • 호스트 프로파일 예제

   idx	호스트 명	호스트 IP	SCVM MNGT IP	호스트 PN IP	SCVM PN IP	SCVM CN IP
   1	ablecube32-1	10.10.32.1	10.10.32.11	100.100.32.1	100.100.32.11	100.200.32.11
   2	ablecube32-2	10.10.32.2	10.10.32.12	100.100.32.2	100.100.32.12	100.200.32.12
   3	ablecube32-3	10.10.32.3	10.10.32.13	100.100.32.3	100.100.32.13	100.200.32.13

5. 시간서버

   Info

   PowerFlex 시간서버는 매우 중요한 역할을 합니다. 시간동기화가 맞지 않으면 스토리지 데이터들의 무결성 확보에 치명적일 수 있습니다. 따라서 시간서버는 반드시 구성해야합니다. 인터넷등 외부 통신이 가능한 환경이어서 외부 공인된 시간서버(NTP)에 접속이 가능하거나 내부에 별도의 시간서버(NTP)가 존재하는 경우에는 "외부 시간 서버"를 입력하여 진행하고, 없으시면 "다음" 으로 넘어가시면 됩니다. 폐쇄적인 네트워크 환경으로 외부 공인된 시간서버와 통신이 불가하고 내부에 별도의 시간서버가 없을 경우에는 PowerFlex에서 자체적으로 시간서버를 구성합니다.



   • 시간 서버 구성하는 화면입니다.
   • 클러스터 구성 정보를 토대로 시간 서버 입력값을 기본 세팅합니다.
   • 별도로 외부시간서버(NTP) 가 존재한다면, 외부 시간서버 입력란에 입력합니다.
   • 기본적으로 idx1 = Master Server, idx2 = Second Server, idx3 이상 = Other Server로 설정 됩니다.
   • 설정된 값을 확인한 후, 다음 버튼을 클릭합니다.

6. 설정확인

   • 구성 준비에 입력값에 대한 설정을 확인하는 화면입니다.
   • 설정된 값을 확인 후 이상이 없는 경우 완료 버튼을 클릭합니다.

7. 완료

   • 클러스터 구성 준비 3단계 진행상황을 확인합니다.
   • 정상적으로 끝날 경우 완료 화면이 호출 됩니다.



   • 1번 호스트의 사전구성 완료 화면입니다.
   • Private SSH Key, Public SSH Key, 클러스터 구성 프로파일 을 재사용하기 위하여 링크를 클릭하여 다운로드 합니다.

스토리지센터 가상머신 배포(1번 호스트)¶

1. 개요

   • PowerFlex 스토리지센터 가상머신 배포 마법사 화면입니다.

2. 가상머신 장치 구성 - 컴퓨트

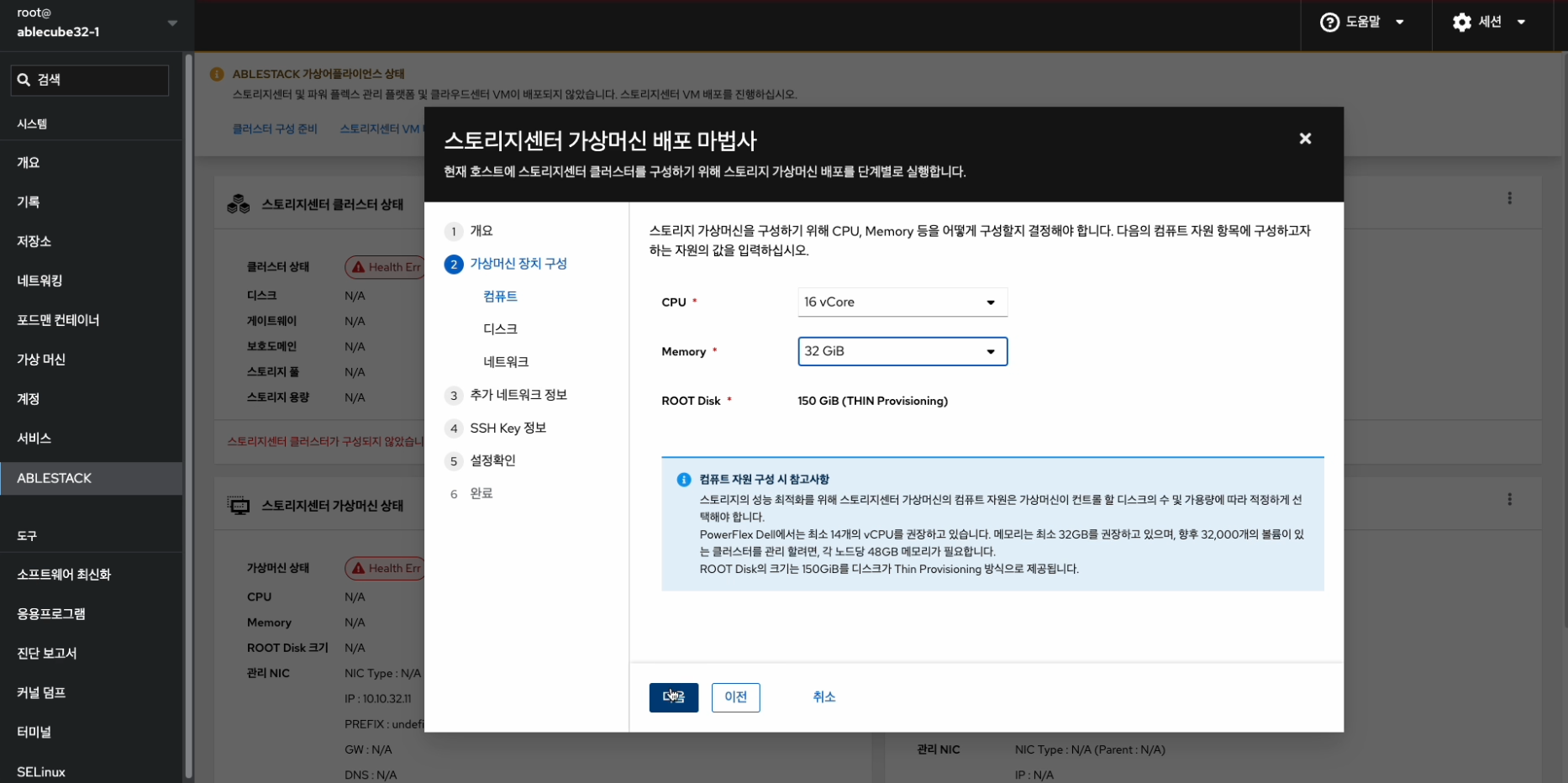

   • 스토리지센터 가상머신 장치 구성의 CPU, Memory 구성 화면입니다.
   • CPU 는 16 vCore 를 선택 하고, Memory 는 32GiB 를 선택 하고 다음 버튼을 클릭합니다.

   Tip

   PowerFlex 클러스터는 내부의 웹 서비스, SupportAssist를 사용하기에 최소 CPU는 16 vCore 및 Memory는 32GiB 를 권장합니다. 향후 32,000개의 볼륨이 있는 클러스터를 관리 할려면, 각 노드당 Memory는 48GiB 로 변경합니다. ROOT Disk의 크기는 150GiB 를 디스크가 Thin Provisioning 방식으로 제공됩니다.

3. 가상머신 장치구성 - 디스크

   Info

   스토리지 센터 가상머신의 디스크로 스토리지 클러스터를 구성하게 됩니다. 구성 방법에 따라 Raid-Passthrough와 LUN-Passthrough를 선택하게 됩니다. Raid-Passthrough는 Raid 카드를 스토리지 센터 가성머신에 할당할 경우이며, 해당 항목을 선택하면 Raid 카드 목록이 출력됩니다. LUN-Passthrough는 기 구성된 LUN을 스토리지 센터 가상머신에 할당하는 경우이며, 해당 항목을 선택하면 LUN 목록이 출력됩니다.

   이 문서는 "LUN Passthrough"로 구성하는 방식에 대하여 설명되어 있습니다.



   • 스토리지 센터 가상머신 장치의 디스크 구성 화면입니다.
   • 디스크 구성 방식 은 LUN Passthrough 를 선택하고 Glue 스토리지로 사용할 디스크 를 선택하고 다음 버튼을 클릭 합니다.

   Warning

   가상머신 장치 구성 - 디스크 구성시 파티션이 구성된 디스크의 선택을 하시면 안됩니다. 만약에 파티션이 구성된 디스크를 선택을 하고 가상 머신을 구성하시면 PowerFlex Cube 가 삭제가 될 수 있습니다.

4. 가상머신 장치구성 - 네트워크

   Info

   스토리지 센터 가상머신의 관리 및 스토리지 전용 네트워크를 구성하게 됩니다. 구성 방법에 따라 NIC-Passthrough, NIC-Passthrough-Bonding, Bridge-Network를 선택하게 됩니다. NIC-Passthrough 및 NIC-Passthrough-Bonding 일 경우에는 물리적인 NIC 디바이스 목록이 출력됩니다. 서버용 NIC, 복제용 NIC를 선택하시면 됩니다. NIC-Passthrough-Bonding 경우에는 NIC 별로 2개씩 디바이스 목록을 선택하게 됩니다. 실제로 본딩 구성이 되는것은 아니며 스토리지센터 가상머신 배포 후에 해당 관리화면(Cube)에서 본딩 구성을 완료하셔야 합니다. Bridge-Network는 Cube 구성 시 생성했던 Bridge 목록이 출력됩니다.

   이 문서는 "NIC-Passthrough"로 구성하는 방식에 대하여 설명되어 있습니다.

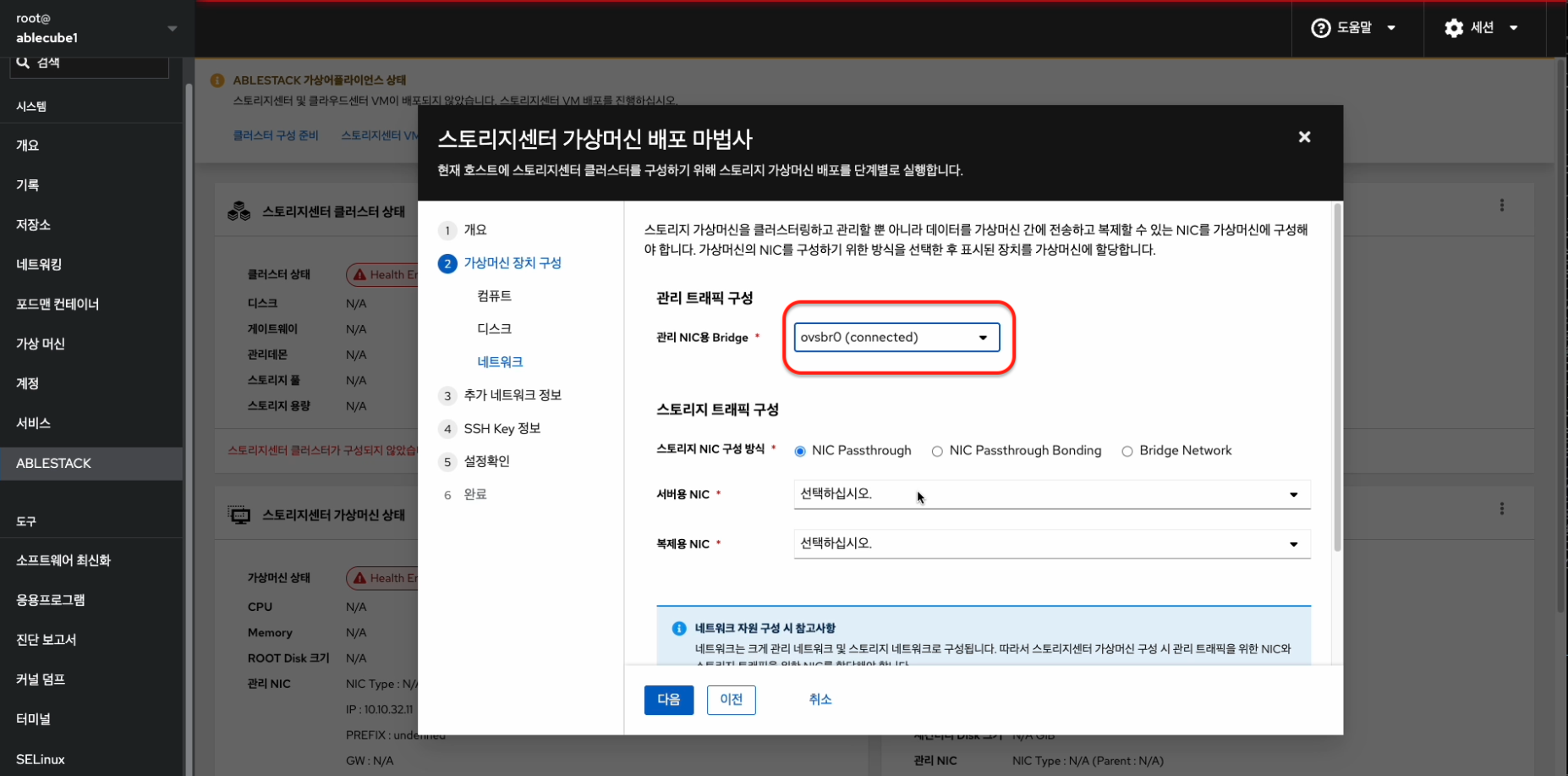

   • 스토리지 센터 가상머신 장치의 네트워크 구성 화면입니다.
   • 관리 NIC 용 Bridge 선택 박스에서 관리용 Bridge 네트워크 를 선택합니다.
   • 스토리지 NIC 구성 방식 에서 NIC Passthrough 를 선택하고 서버용 NIC 선택 박스에서는 서버용으로 사용할 NIC 를 복제용 NIC 선택 박스에서는 복제용으로 사용할 NIC 을 선택하고 다음 버튼을 클릭합니다.

5. 추가 네트워크 정보

   • 클러스터 구성 파일 준비 해당 호스트 파일 사용으로 자동 선택되며, ablecube 호스트 설정 정보를 자동으로 읽어와 클러스터 구성 정보 및 네트워크 IP 정보를 세팅합니다.
   • 호스트명(SCVM) 을 입력 및 확인합니다.
   • 관리 NIC IP 를 입력 및 확인합니다.
   • 관리 NIC Gateway 를 입력 및 확인합니다.
   • 관리 NIC DNS 를 입력 및 확인합니다.
   • 스토리지 서버 NIC IP 를 입력 및 확인합니다.
   • 스토리지 복제 NIC IP 를 입력 및 확인합니다.
   • CCVM 관리 IP 를 확인합니다.

   Info

   스토리지센터 가상머신 배포시 ablecube 호스트에서 설정파일 읽어와 일부 정보를 자동세팅되며 입력 정보를 정확히 확인해야 합니다. 해당 화면의 IP 정보 는 예제 입니다. IP 정보는 사이트 정보에 맞춰서 수정해야 합니다.

6. SSH Key 정보

   • SSH Key 정보를 확인하는 화면입니다.
   • 클러스터 구성시 호스트에 등록된 호스트의 키 정보로 자동세팅됩니다.

   Info

   SSH 개인 Key 파일 명은 id_rsa, SSH 공개 Key 파일명은 id_rsa.pub 으로 고정되어 있습니다. 키 파일명을 변경할 경우 등록이 불가능 합니다.

7. 설정확인

   • 스토리지센터 가상머신 배포를 위한 구성정보 확인하는 화면입니다.
   • 배포 버튼을 클릭하면 확인창이 보이며 실행 버튼을 눌러 스토리지 가상머신을 배포 합니다.

8. 배포

   • 스토리지센터 가상머신 배포 진행상황을 확인 할 수 있는 화면입니다.

9. 완료

   • 스토리지센터 가상머신 배포 완료 후 화면입니다.

10. 스토리지센터 가상머신 상태 확인

    • 스토리지센터 가상머신 상태 카드에서 가상머신 상태가 Running 인지 확인합니다.

라이선스 관리(2번 호스트)¶

1. 라이선스 등록

   • 구축 전, 발급 받은 트라이얼 라이선스 파일 을 등록 해줍니다.

2. 라이선스 확인

   • 등록된 라이선스 정보를 확인할 수 있는 화면입니다.

클러스터 구성 준비(2번 호스트)¶

1. 개요

   • 상단 리본의 클러스터 구성 준비 링크를 클릭하면 보이는 화면입니다.
   • PowerFlex 구성을 하는데 필요한 정보를 입력 받아 클러스터 구성을 준비하는 마법사 화면입니다.
   • 다음 버튼을 눌러 클러스터 구성 준비를 시작합니다.

2. 클러스터 종류

   • 클러스터 종류를 설정하는 화면입니다.
   • ABLESTACK-PowerFlex 를 선택합니다.
   • 다음 버튼을 클릭하여 클러스터 종류를 선택합니다.

3. SSH Key 파일(기존파일사용)

   • 모든 호스트 및 가상 머신은 동일한 SSH Key 를 공유하고 있어야 구성이 가능합니다.
   • SSH Key 준비 방법 에서 기존 파일 사용 을 선택하고 SSH 개인 Key 와 SSH 공개 Key 를 파일 선택 버튼을 눌러 1번 호스트 클러스터 구성 준비 단계에서 다운로드한 SSH Key 를 등록합니다.

   Info

   SSH 개인 Key 파일 명은 id_rsa, SSH 공개 Key 파일명은 id_rsa.pub 으로 고정되어 있습니다. 다운로드한 Key 의 파일 명을 수정할 경우 등록이 불가능 합니다.

4. 클러스터 구성 파일

   • 클러스터 구성 설정하는 화면입니다. 클러스터 호스트 구분 을 신규 클러스터 호스트 로 선택한다.
   • 클러스터 구성 파일 준비 에서 기존 파일 사용 을 선택합니다.
   • 클러스터 구성 파일 에서 cluster.json 파일을 업로드 클러스터 정보를 자동입력 합니다.
   • 현재 호스트명 은 해당 호스트의 이름을 자동으로 불러옵니다.
   • 구성 호스트 수 는 기존 파일 사용 선택시 수정 불가능 상태가 됩니다.
   • 클러스터 구성 프로파일 정보를 확인합니다.
   • CCVM 관리 IP 정보를 입력 합니다.
   • 관리 NIC CIDR 정보를 입력 합니다.
   • 관리 NIC Gateway 정보를 입력 합니다.
   • 관리 NIC DNS 정보를 입력 합니다.
   • PCS 호스트명 PN IP #1 정보를 입력 합니다.
   • PCS 호스트명 PN IP #2 정보를 입력 합니다.
   • PCS 호스트명 PN IP #3 정보를 입력 합니다.
   • 위 항목을 입력 및 확인 후에 다음 버튼을 클릭합니다.

   Info

   idx 순서에 맞게 호스트 명과 ip 정보를 입력해야 합니다.
   현재 호스트명을 자동으로 불러오며, 클러스터 구성 프로파일에 현재 호스트명과 동일한 호스트 명이 존재해야 합니다.
   호스트 파일을 신규로 구성 호스트 수를 선택하면 하단의 호스트 파일에 호스트 수 만큼의 예제 항목이 생성됩니다.


   Example

   • 호스트 프로파일 예제

   idx	호스트 명	호스트 IP	SCVM MNGT IP	호스트 PN IP	SCVM PN IP	SCVM CN IP
   1	ablecube32-1	10.10.32.1	10.10.32.11	100.100.32.1	100.100.32.11	100.200.32.11
   2	ablecube32-2	10.10.32.2	10.10.32.12	100.100.32.2	100.100.32.12	100.200.32.12
   3	ablecube32-3	10.10.32.3	10.10.32.13	100.100.32.3	100.100.32.13	100.200.32.13

5. 시간서버

   • 시간 서버 구성하는 화면입니다.
   • 클러스터 구성 정보를 토대로 시간 서버 입력값을 기본 세팅합니다.
   • 기본적으로 idx1 = Master Server, idx2 = Second Server, idx3 이상 = Other Server로 설정 됩니다.
   • 설정된 값을 확인한 후, 다음 버튼을 클릭합니다.

6. 설정확인

   • 구성 준비에 입력값에 대한 설정을 확인하는 화면입니다.
   • 설정된 값을 확인 후 이상이 없는경우 완료 버튼을 클릭합니다.

7. 완료

   • 클러스터 구성 준비 3단계 진행상황을 확인합니다.
   • 정상적으로 끝날 경우 완료 화면이 호출 됩니다.



   • 2번 호스트의 사전구성 완료 화면입니다.

   Info

   SSH Key 및 클러스터 구성 파일은 1번 호스트에서 다운로드 하셨다면 해당 화면에서 다운로드 하지 않으셔도 됩니다.

스토리지센터 가상머신 배포(2번 호스트)¶

1. 개요

   • PowerFlex 스토리지센터 가상머신 배포 마법사 화면입니다.

2. 가상머신 장치 구성 - 컴퓨트

   • 스토리지센터 가상머신 장치 구성의 CPU, Memory 구성 화면입니다.
   • CPU 는 16 vCore 를 선택 하고, Memory 는 32GiB 를 선택 하고 다음 버튼을 클릭합니다.

   Tip

   PowerFlex 클러스터는 내부의 웹 서비스, SupportAssist를 사용하기에 최소 CPU는 16 vCore 및 Memory는 32GiB 를 권장합니다. 향후 32,000개의 볼륨이 있는 클러스터를 관리 할려면, 각 노드당 Memory는 48GiB 로 변경합니다. ROOT Disk의 크기는 150GiB 를 디스크가 Thin Provisioning 방식으로 제공됩니다.

3. 가상머신 장치구성 - 디스크

   • 스토리지 센터 가상머신 장치의 디스크 구성 화면입니다.
   • 디스크 구성 방식 은 LUN Passthrough 를 선택하고 Glue 스토리지로 사용할 디스크 를 선택하고 다음 버튼을 클릭 합니다.

   Warning

   가상머신 장치 구성 - 디스크 구성시 파티션이 구성된 디스크의 선택을 하시면 안됩니다. 만약에 파티션이 구성된 디스크를 선택을 하고 가상 머신을 구성하시면 PowerFlex Cube 가 삭제가 될 수 있습니다.

4. 가상머신 장치구성 - 네트워크

   • 스토리지 센터 가상머신 장치의 네트워크 구성 화면입니다.
   • 관리 NIC 용 Bridge 선택 박스에서 관리용 Bridge 네트워크 를 선택합니다.
   • 스토리지 NIC 구성 방식 에서 NIC Passthrough 를 선택하고 서버용 NIC 선택 박스에서는 서버용으로 사용할 NIC 를 복제용 NIC 선택 박스에서는 복제용으로 사용할 NIC 을 선택하고 다음 버튼을 클릭합니다.

5. 추가 네트워크 정보

   • 클러스터 구성 파일 준비 해당 호스트 파일 사용으로 자동 선택되며, ablecube 호스트 설정 정보를 자동으로 읽어와 클러스터 구성 정보 및 네트워크 IP 정보를 세팅합니다.
   • 호스트명(SCVM) 을 입력 및 확인합니다.
   • 관리 NIC IP 를 입력 및 확인합니다.
   • 관리 NIC Gateway 를 입력 및 확인합니다.
   • 관리 NIC DNS 를 입력 및 확인합니다.
   • 스토리지 서버 NIC IP 를 입력 및 확인합니다.
   • 스토리지 복제 NIC IP 를 입력 및 확인합니다.
   • CCVM 관리 IP 를 확인합니다.

   Info

   스토리지센터 가상머신 배포시 ablecube 호스트에서 설정파일 읽어와 일부 정보를 자동세팅되며 입력 정보를 정확히 확인해야 합니다. 해당 화면의 IP 정보 는 예제 입니다. IP 정보는 사이트 정보에 맞춰서 수정해야 합니다.

6. SSH Key 정보

   • SSH Key 정보를 확인하는 화면입니다.
   • 클러스터 구성시 호스트에 등록된 호스트의 키 정보로 자동세팅됩니다.

   Info

   SSH 개인 Key 파일 명은 id_rsa, SSH 공개 Key 파일명은 id_rsa.pub 으로 고정되어 있습니다. 다운로드한 Key 의 파일 명을 수정할 경우 등록이 불가능 합니다.

7. 설정확인

   • 스토리지센터 가상머신 배포를 위한 구성정보 확인하는 화면입니다.
   • 배포 버튼을 클릭하면 확인창이 보이며 실행 버튼을 눌러 스토리지 가상머신을 배포 합니다.

8. 배포

   • 스토리지센터 가상머신 배포 진행상황을 확인 할 수 있는 화면입니다.

9. 완료

   • 스토리지센터 가상머신 배포 완료 후 화면입니다.

10. 스토리지센터 가상머신 상태 확인

    • 스토리지센터 가상머신 상태 카드에서 가상머신 상태가 Running 인지 확인합니다.

라이선스 관리(3번 호스트)¶

1. 라이선스 등록

   • 구축 전, 발급 받은 트라이얼 라이선스 파일 을 등록 해줍니다.

2. 라이선스 확인

   • 등록된 라이선스 정보를 확인할 수 있는 화면입니다.

클러스터 구성 준비(3번 호스트)¶

1. 개요

   • 상단 리본의 클러스터 구성 준비 링크를 클릭하면 보이는 화면입니다.
   • PowerFlex 구성을 하는데 필요한 정보를 입력 받아 클러스터 구성을 준비하는 마법사 화면입니다.
   • 다음 버튼을 눌러 클러스터 구성 준비를 시작합니다.

2. 클러스터 종류

   • 클러스터 종류를 설정하는 화면입니다.
   • ABLESTACK-PowerFlex 를 선택합니다.
   • 다음 버튼을 클릭하여 클러스터 종류를 선택합니다.

3. SSH Key 파일(기존파일사용)

   • 모든 호스트 및 가상 머신은 동일한 SSH Key 를 공유하고 있어야 구성이 가능합니다.
   • SSH Key 준비 방법 에서 기존 파일 사용 을 선택하고 SSH 개인 Key 와 SSH 공개 Key 를 파일 선택 버튼을 눌러 1번 호스트 클러스터 구성 준비 단계에서 다운로드한 SSH Key 를 등록합니다.

   Info

   SSH 개인 Key 파일 명은 id_rsa, SSH 공개 Key 파일명은 id_rsa.pub 으로 고정되어 있습니다. 다운로드한 Key 의 파일 명을 수정할 경우 등록이 불가능 합니다.

4. 클러스터 구성 파일

   • 클러스터 구성 설정하는 화면입니다. 클러스터 호스트 구분 을 신규 클러스터 호스트 로 선택한다.
   • 클러스터 구성 파일 준비 에서 기존 파일 사용 을 선택합니다.
   • 클러스터 구성 파일 에서 cluster.json 파일을 업로드 클러스터 정보를 자동입력 합니다.
   • 현재 호스트명 은 해당 호스트의 이름을 자동으로 불러옵니다.
   • 구성 호스트 수 는 기존 파일 사용 선택시 수정 불가능 상태가 됩니다.
   • 클러스터 구성 프로파일 정보를 확인합니다.
   • CCVM 관리 IP 정보를 확인합니다.
   • 관리 NIC CIDR 정보를 입력 합니다.
   • 관리 NIC Gateway 정보를 입력 합니다.
   • 관리 NIC DNS 정보를 입력 합니다.
   • PCS 호스트명 PN IP #1 정보를 입력 합니다.
   • PCS 호스트명 PN IP #2 정보를 입력 합니다.
   • PCS 호스트명 PN IP #3 정보를 입력 합니다.
   • 위 항목을 입력 및 확인 후에 다음 버튼을 클릭합니다.

   Info

   idx 순서에 맞게 호스트 명과 ip 정보를 입력해야 합니다.
   현재 호스트명을 자동으로 불러오며, 클러스터 구성 프로파일에 현재 호스트명과 동일한 호스트 명이 존재해야 합니다.
   호스트 파일을 신규로 구성 호스트 수를 선택하면 하단의 호스트 파일에 호스트 수 만큼의 예제 항목이 생성됩니다.


   Example

   • 호스트 프로파일 예제

   idx	호스트 명	호스트 IP	SCVM MNGT IP	호스트 PN IP	SCVM PN IP	SCVM CN IP
   1	ablecube32-1	10.10.32.1	10.10.32.11	100.100.32.1	100.100.32.11	100.200.32.11
   2	ablecube32-2	10.10.32.2	10.10.32.12	100.100.32.2	100.100.32.12	100.200.32.12
   3	ablecube32-3	10.10.32.3	10.10.32.13	100.100.32.3	100.100.32.13	100.200.32.13

5. 시간서버

   • 시간 서버 구성하는 화면입니다.
   • 클러스터 구성 정보를 토대로 시간 서버 입력값을 기본 세팅합니다.
   • 기본적으로 idx1 = Master Server, idx2 = Second Server, idx3 이상 = Other Server로 설정 됩니다.
   • 설정된 값을 확인한 후, 다음 버튼을 클릭합니다.

6. 설정확인

   • 구성 준비에 입력값에 대한 설정을 확인하는 화면입니다.
   • 설정된 값을 확인 후 이상이 없는경우 완료 버튼을 클릭합니다.

7. 완료

   • 클러스터 구성 준비 3단계 진행상황을 확인합니다.
   • 정상적으로 끝날 경우 완료 화면이 호출 됩니다.



   • 3번 호스트의 사전구성 완료 화면입니다.

   Info

   SSH Key 및 클러스터 구성 파일은 1번 호스트에서 다운로드 하셨다면 해당 화면에서 다운로드 하지 않으셔도 됩니다.

스토리지센터 가상머신 배포(3번 호스트)¶

1. 개요

   • PowerFlex 스토리지센터 가상머신 배포 마법사 화면입니다.

2. 가상머신 장치 구성 - 컴퓨트

   • 스토리지센터 가상머신 장치 구성의 CPU, Memory 구성 화면입니다.
   • CPU 는 16 vCore 를 선택 하고, Memory 는 32GiB 를 선택 하고 다음 버튼을 클릭합니다.

   Tip

   PowerFlex 클러스터는 내부의 웹 서비스, SupportAssist를 사용하기에 최소 CPU는 16 vCore 및 Memory는 32GiB 를 권장합니다. 향후 32,000개의 볼륨이 있는 클러스터를 관리 할려면, 각 노드당 Memory는 48GiB 로 변경합니다. ROOT Disk의 크기는 150GiB 를 디스크가 Thin Provisioning 방식으로 제공됩니다.

3. 가상머신 장치구성 - 디스크

   • 스토리지 센터 가상머신 장치의 디스크 구성 화면입니다.
   • 디스크 구성 방식 은 LUN Passthrough 를 선택하고 Glue 스토리지로 사용할 디스크 를 선택하고 다음 버튼을 클릭 합니다.

   Warning

   가상머신 장치 구성 - 디스크 구성시 파티션이 구성된 디스크의 선택을 하시면 안됩니다. 만약에 파티션이 구성된 디스크를 선택을 하고 가상 머신을 구성하시면 PowerFlex Cube 가 삭제가 될 수 있습니다.

4. 가상머신 장치구성 - 네트워크

   • 스토리지 센터 가상머신 장치의 네트워크 구성 화면입니다.
   • 관리 NIC 용 Bridge 선택 박스에서 관리용 Bridge 네트워크 를 선택합니다.
   • 스토리지 NIC 구성 방식 에서 NIC Passthrough 를 선택하고 서버용 NIC 선택 박스에서는 서버용으로 사용할 NIC 를 복제용 NIC 선택 박스에서는 복제용으로 사용할 NIC 을 선택하고 다음 버튼을 클릭합니다.

5. 추가 네트워크 정보

   • 클러스터 구성 파일 준비 해당 호스트 파일 사용으로 자동 선택되며, ablecube 호스트 설정 정보를 자동으로 읽어와 클러스터 구성 정보 및 네트워크 IP 정보를 세팅합니다.
   • 호스트명(SCVM) 을 입력 및 확인합니다.
   • 관리 NIC IP 를 입력 및 확인합니다.
   • 관리 NIC Gateway 를 입력 및 확인합니다.
   • 관리 NIC DNS 를 입력 및 확인합니다.
   • 스토리지 서버 NIC IP 를 입력 및 확인합니다.
   • 스토리지 복제 NIC IP 를 입력 및 확인합니다.
   • CCVM 관리 IP 를 확인합니다.

   Info

   스토리지센터 가상머신 배포시 ablecube 호스트에서 설정파일 읽어와 일부 정보를 자동세팅되며 입력 정보를 정확히 확인해야 합니다. 해당 화면의 IP 정보 는 예제 입니다. IP 정보는 사이트 정보에 맞춰서 수정해야 합니다.

6. SSH Key 정보

   • SSH Key 정보를 확인하는 화면입니다.
   • 클러스터 구성시 호스트에 등록된 호스트의 키 정보로 자동세팅됩니다.

   Info

   SSH 개인 Key 파일 명은 id_rsa, SSH 공개 Key 파일명은 id_rsa.pub 으로 고정되어 있습니다. 다운로드한 Key 의 파일 명을 수정할 경우 등록이 불가능 합니다.

7. 설정확인

   • 스토리지센터 가상머신 배포를 위한 구성정보 확인하는 화면입니다.
   • 배포 버튼을 클릭하면 확인창이 보이며 실행 버튼을 눌러 스토리지 가상머신을 배포 합니다.

8. 배포

   • 스토리지센터 가상머신 배포 진행상황을 확인 할 수 있는 화면입니다.

9. 완료

   • 스토리지센터 가상머신 배포 완료 후 화면입니다.

10. 스토리지센터 가상머신 상태 확인

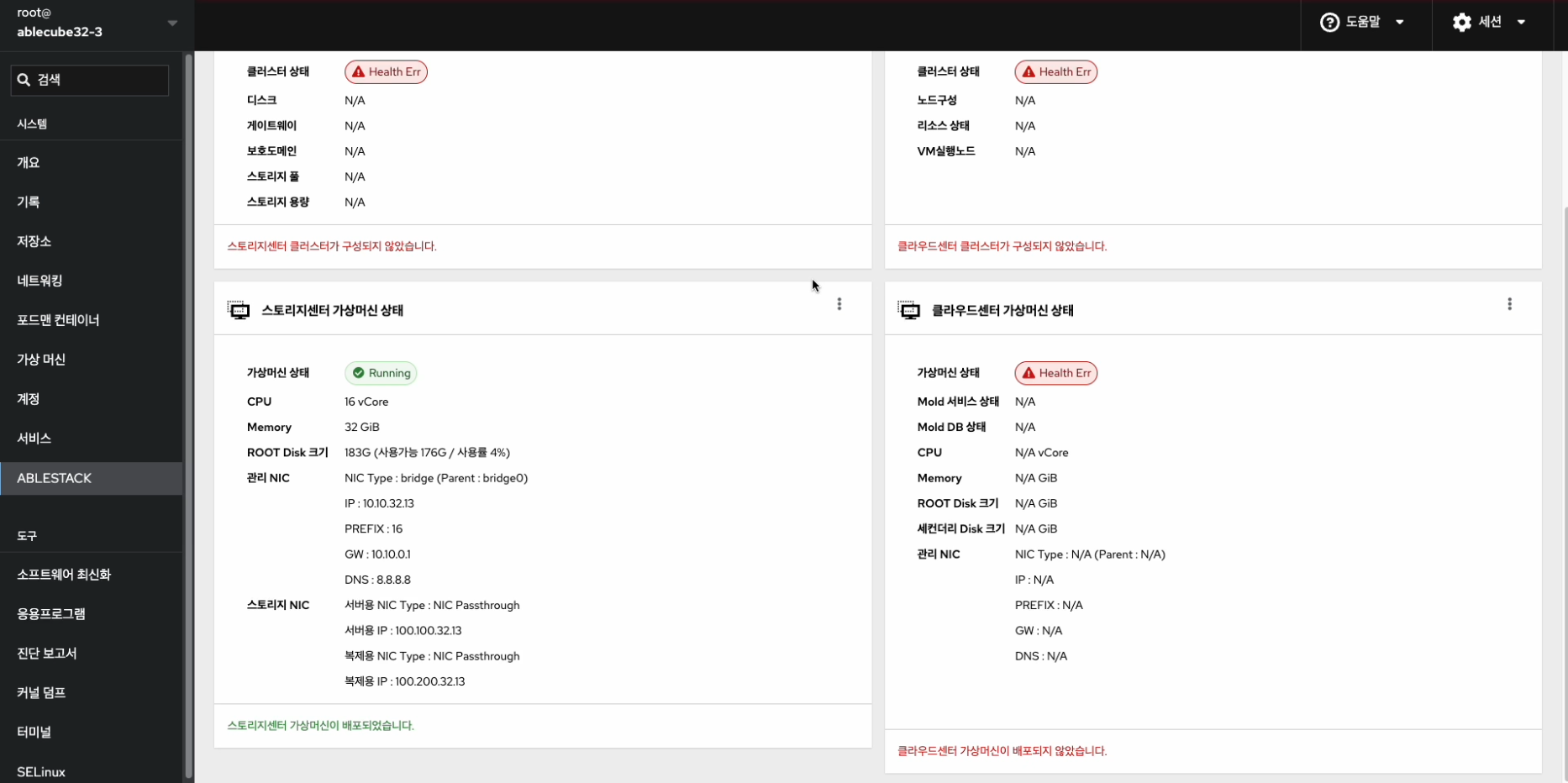

    • 스토리지센터 가상머신 상태 카드에서 가상머신 상태가 Running 인지 확인합니다.

스토리지센터 클러스터 구성¶

스토리지센터 클러스터 구성은 PowerFlex 대시보드 배포하기 전, 미리 스토리지 클러스터 및 SDS 등 설정하는 구성입니다. Glue 대시보드에서 설정하기 위해서는 Bootstrap 우선 실행해야 하며 Bootstrap 실행 및 스토리지센터 클러스터 구성 절차에 대하여 설명하고 있습니다.

1. Bootstrap 실행
   • 1번 호스트의 PowerFlex Cube 웹 콘솔로 이동합니다.
   • 스토리지센터 클러스터 상태 카드의 메뉴 버튼을 클릭하여 Bootstrap 실행 버튼을 클릭합니다.
   • 실행 버튼을 클릭하여 Bootstrap 을 실행시킵니다.
   • Bootstrap 이 정상적으로 실행되면 ABLESTACK 가상어플라이언스 상태 에서 파워플렉스 관리 플랫폼 VM 배포란 버튼이 나타납니다.
   • 상단 리본에서 파워플렉스 관리 플랫폼 VM 배포 버튼을 클릭하여 다음 절차를 수행하세요.

PowerFlex PFMP 배포 한 후, 설치 다음 대시보드 화면이 생성됩니다.
