ABLESTACK VM 호스트 추가 작업진행¶

ABLESTACK VM 호스트 추가 설치 진행 가이드 입니다. 이 문서에서는 기구축된 ABLESTACK 환경에 추가적으로 ABLESTACK 호스트를 추가하기 위한 절차를 가이드 하고 있습니다. ABLESTACK Cube 의 웹콘솔, ABLESTACK Mold 웹콘솔을 이용하여 진행이 되며 웹 접속 IP는 별도의 표시를 하지 않고 진행됩니다. 기존에 구성된 IP 정보에 맞게 웹콘솔을 접속 하시면 됩니다.

ABLESTACK Cube 메인 화면¶

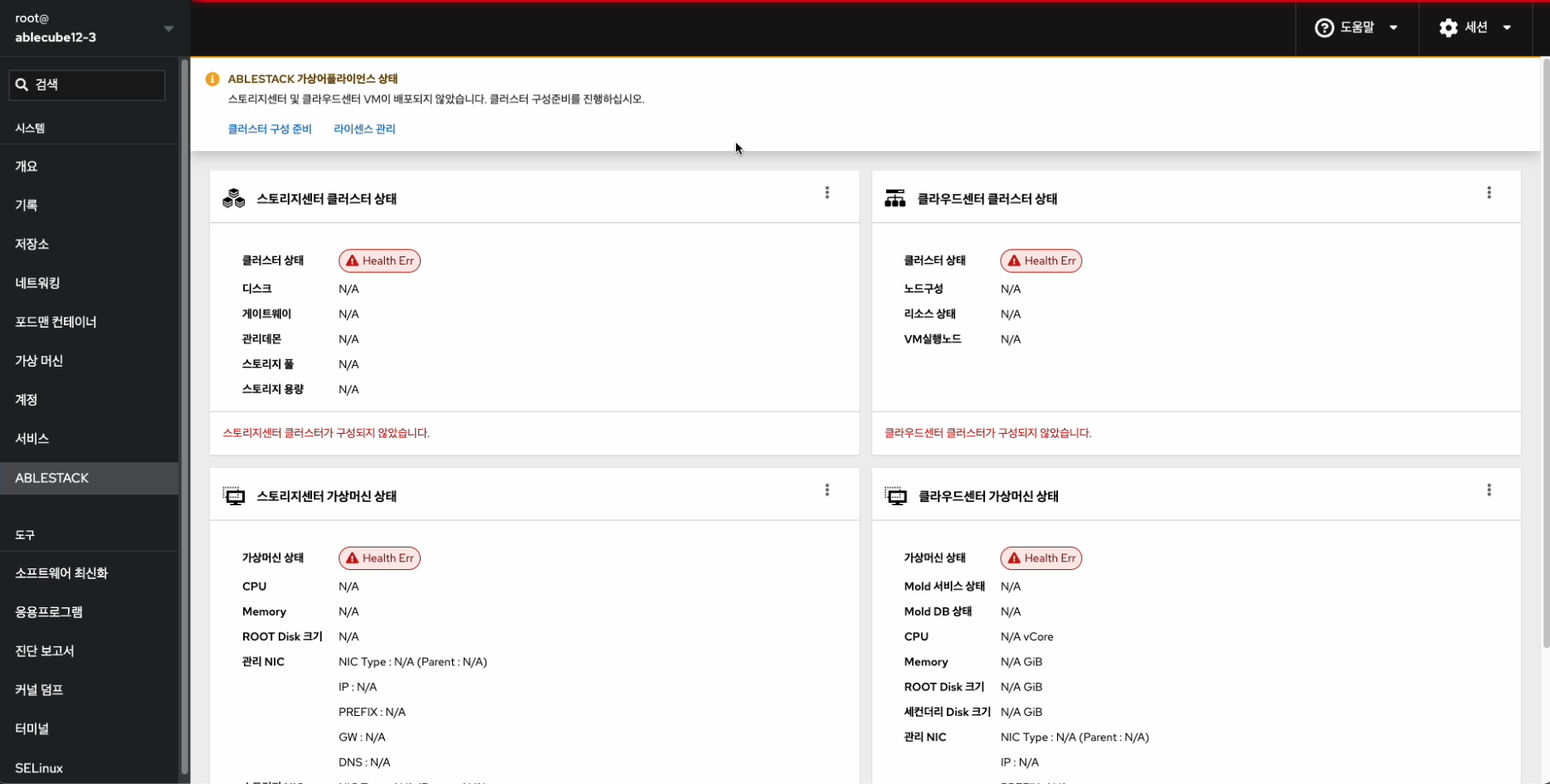

1. ABLESTACK 메인 화면
   • 왼쪽 ABLESTACK 메뉴 클릭시 보이는 화면입니다.

네트워크 설정¶

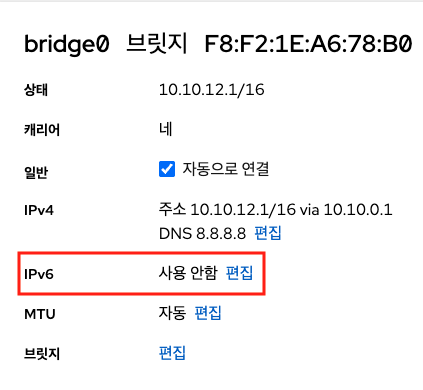

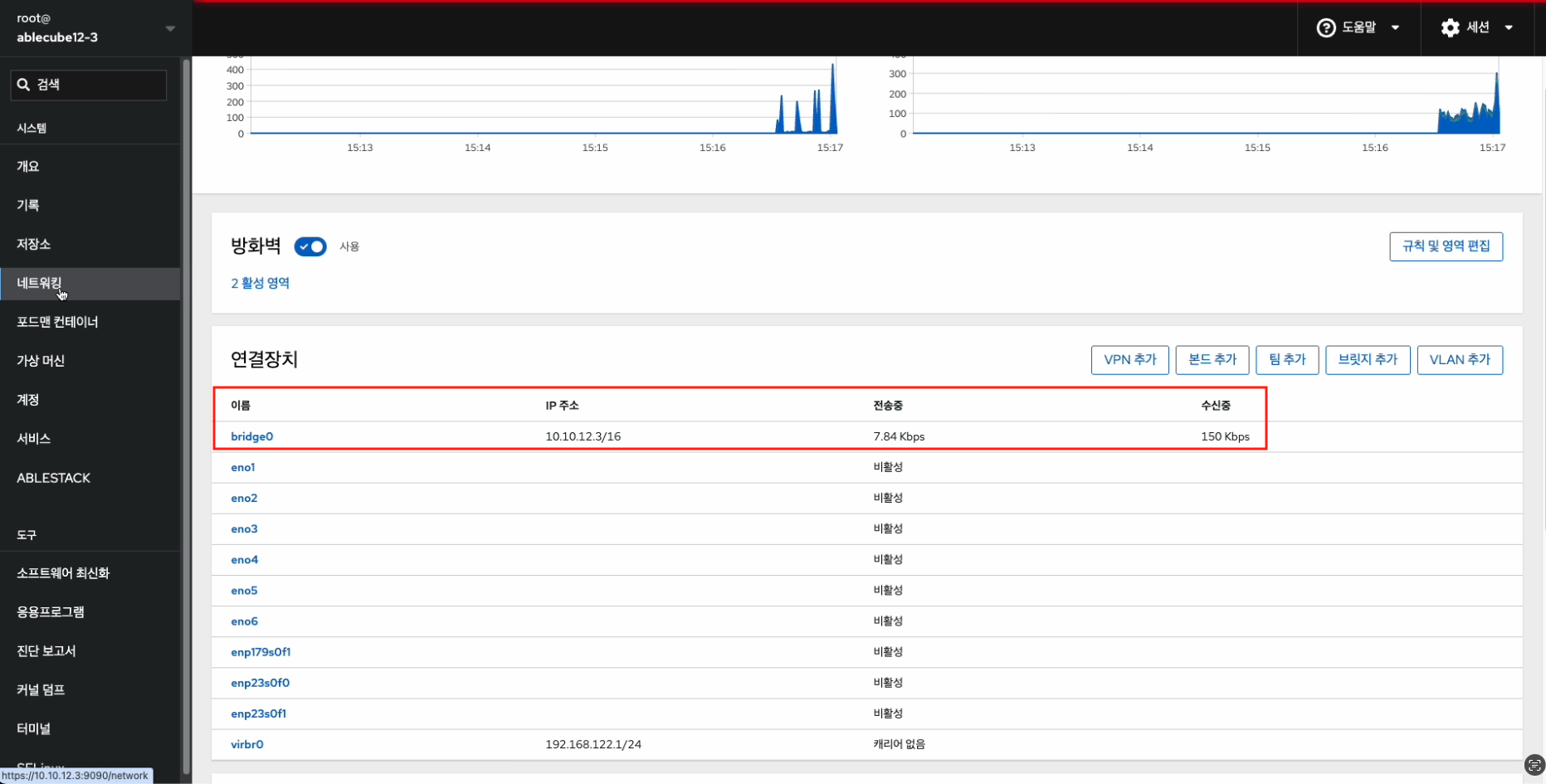

1. 네트워크 설정
   • Management 대역으로 사용할 NIC는 브릿지(bridge) 형태로 생성합니다.

외부 스토리지 확인¶

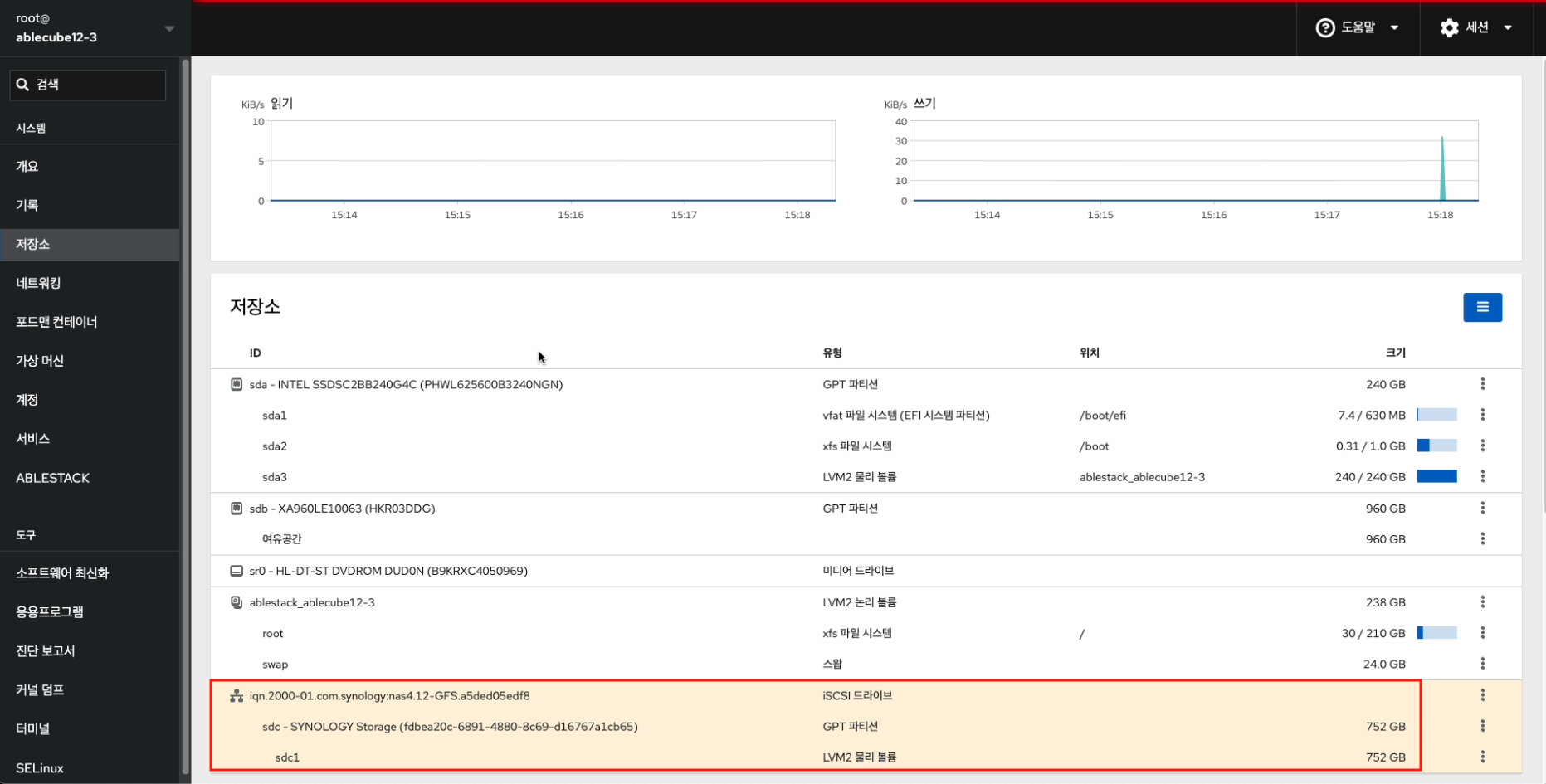

1. 외부 스토리지 확인
   • 기존 GFS(공유 파일 시스템)으로 사용 중인 스토리지(iSCSI 드라이브, Fibre channel 등 외부 스토리지)가 추가되는 호스트에도 정상적으로 설정되어 있는지 확인합니다.

라이선스 등록¶

1. 라이선스 등록
   • 추가되는 호스트에 발급받은 라이선스를 등록합니다.

클러스터 설정파일 다운로드¶

1. 설정파일 다운로드
   • 새로 추가하는 호스트가 아니라, 이미 클러스터링이 완료된 기존 호스트의 ABLESTACK 메뉴에서 설정파일 다운로드 를 실행하여 설정 파일을 다운로드합니다.

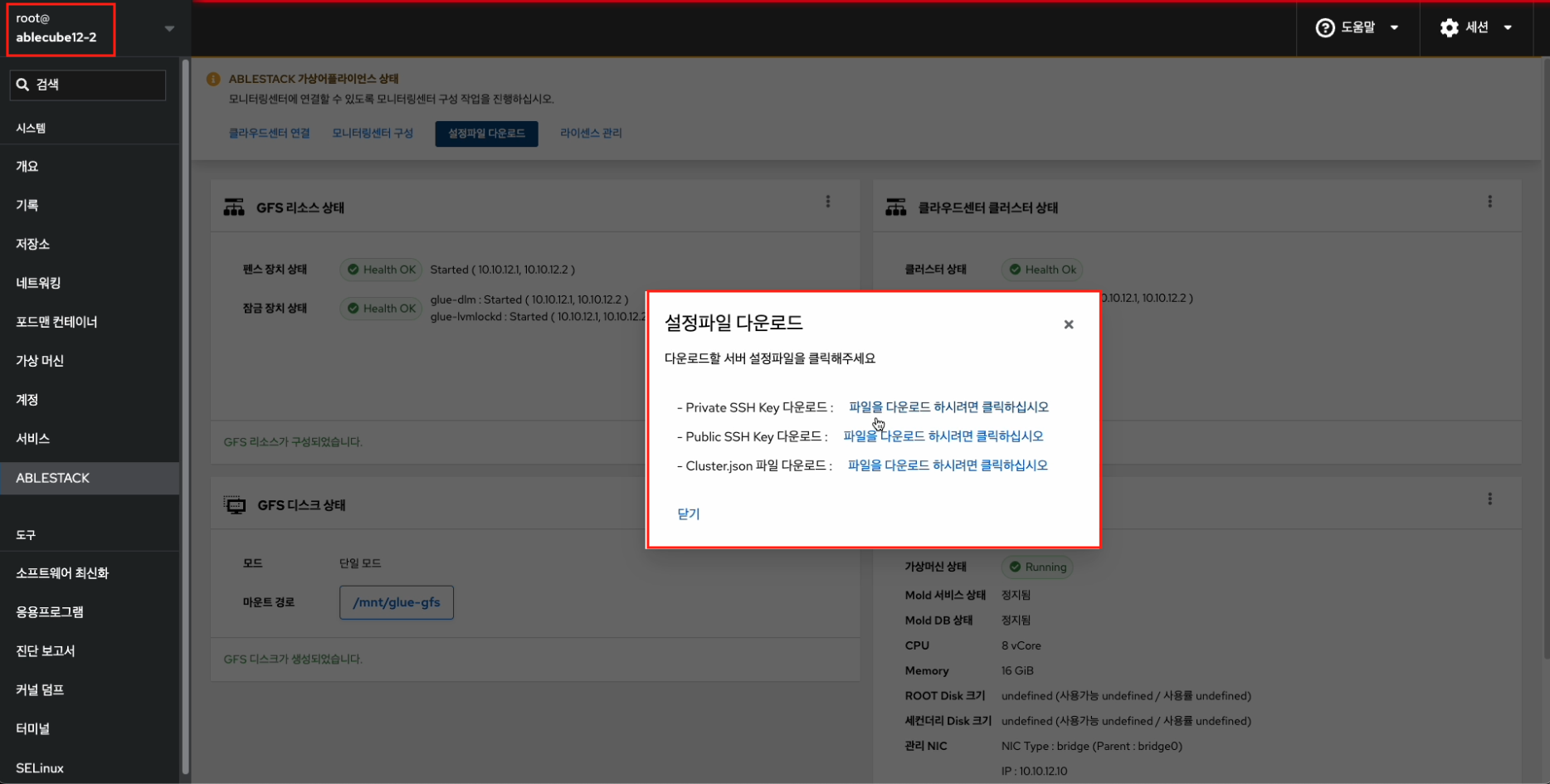

   • 상단 리본의 설정파일 다운로드 버튼을 클릭하면 보이는 화면입니다.
   • Private SSH Key 다운로드 버튼을 클릭하여 id_rsa 파일을 다운로드합니다.
   • Public SSH Key 다운로드 버튼을 클릭하여 id_rsa.pub 파일을 다운로드합니다.
   • Cluster.json 다운로드 버튼을 클릭하여 cluster.json 파일을 다운로드합니다.
   • 다운로드한 id_rsa, id_rsa.pub, cluster.json을 이용하여 클러스터 구성 준비를 진행합니다.

클러스터 구성 준비(추가 호스트)¶

1. 개요

   • 상단 리본의 클러스터 구성 준비 링크를 클릭하면 보이는 화면입니다.
   • ABLESTACK 구성을 하는데 필요한 정보를 입력 받아 클러스터 구성을 준비하는 마법사 화면입니다.
   • 다음 버튼을 눌러 클러스터 구성 준비를 시작합니다.

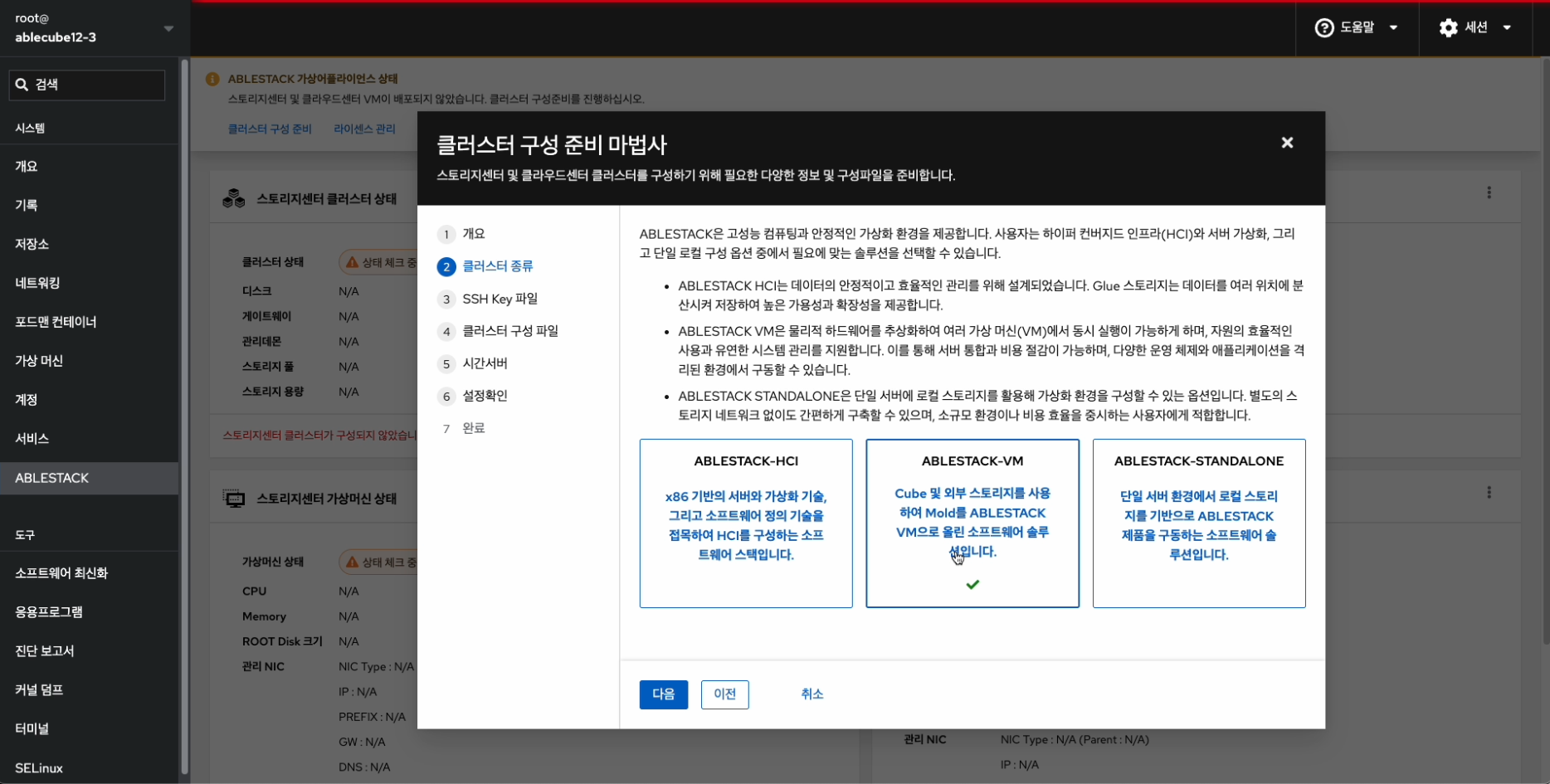

2. 클러스터 종류

   • ABLESTACK-VM 을 선택합니다.
   • 다음 버튼을 눌러 다음 단계를 진행합니다.

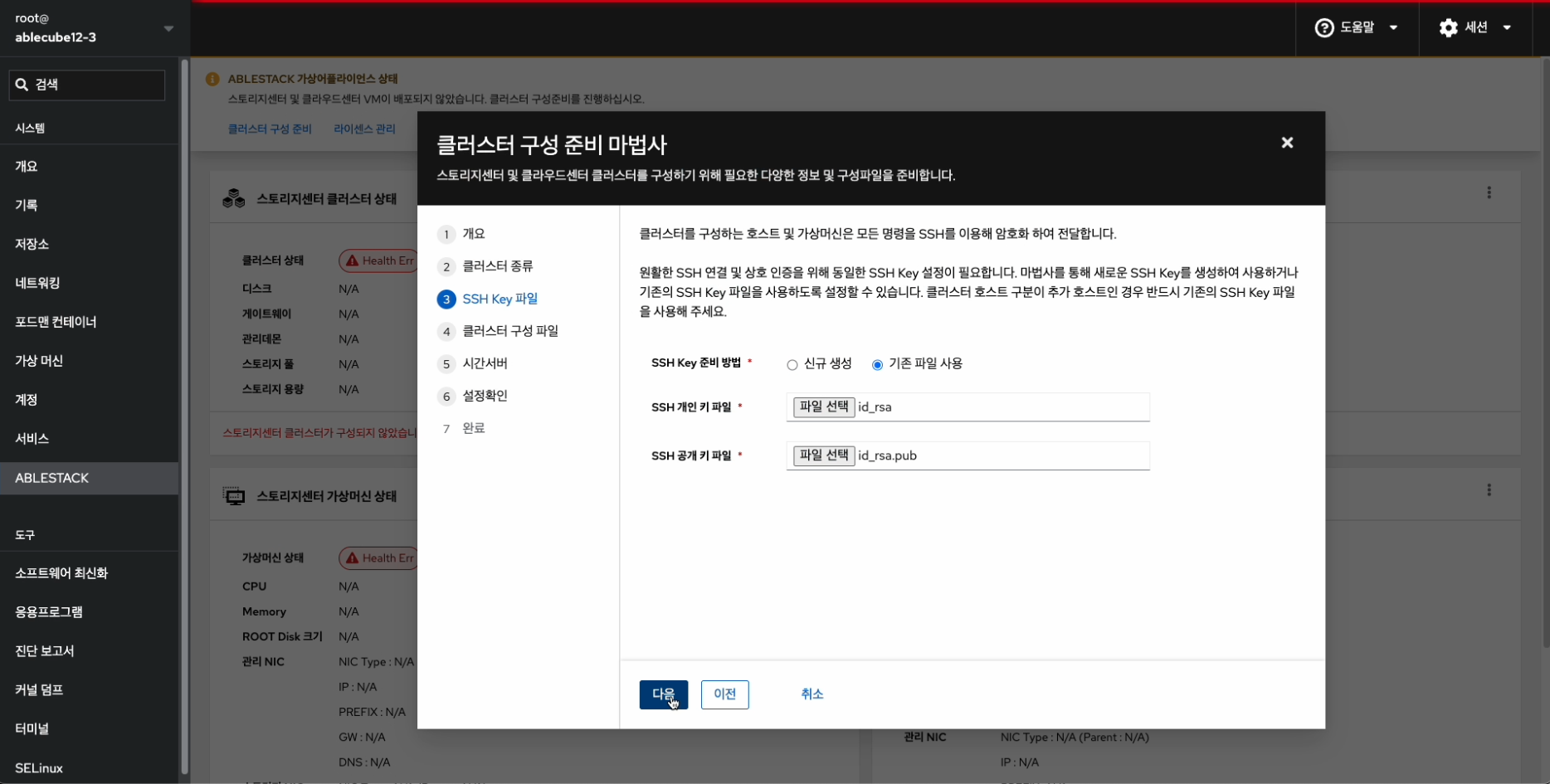

3. SSH Key 파일(기존 파일 사용)

   • 클러스터 설정파일 다운로드 작업에서 받은 id_rsa, id_rsa.pub 파일을 이용하여 등록합니다.
   • SSH Key 준비 방법 에서 기존 파일 사용 을 선택하고 SSH 개인 Key 와 SSH 공개 Key 를 파일 선택 버튼을 눌러 추가 호스트 다운로드한 SSH Key 를 등록합니다.

   Info

   SSH 개인 Key 파일 명은 id_rsa, SSH 공개 Key 파일명은 id_rsa.pub 으로 고정되어 있습니다. 다운로드한 Key 의 파일 명을 수정할 경우 등록이 불가능 합니다.

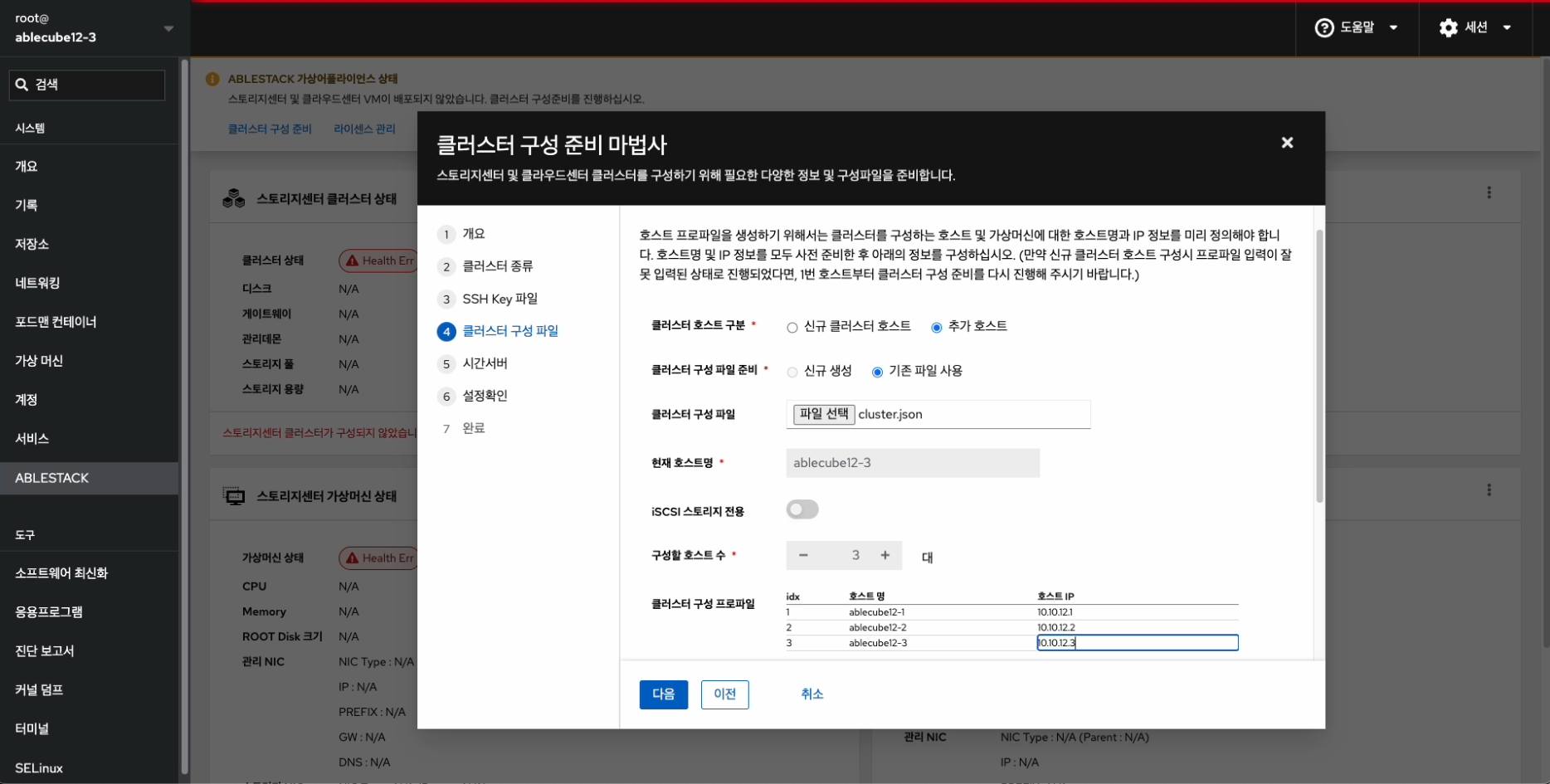

4. 클러스터 구성 파일

   • 클러스터 구성 설정하는 화면입니다. 클러스터 호스트 구분 을 추가 호스트 로 선택한다.
   • 추가 호스트 인경우 클러스터 구성 파일 준비 는 기존 파일 사용 이 자동 선택됩니다.
   • 클러스터 구성 파일 을 클러스터 설정파일 다운로드 작업에서 받은 cluster.json 파일을 이용하여 등록합니다.
   • 현재 호스트명 은 해당 호스트의 이름을 자동으로 불러옵니다.
   • 구성 호스트 수 자동으로 계산되어 입력합니다.
   • 클러스터 구성 프로파일 추가 호스트 명 및 IP 정보를 입력 합니다.

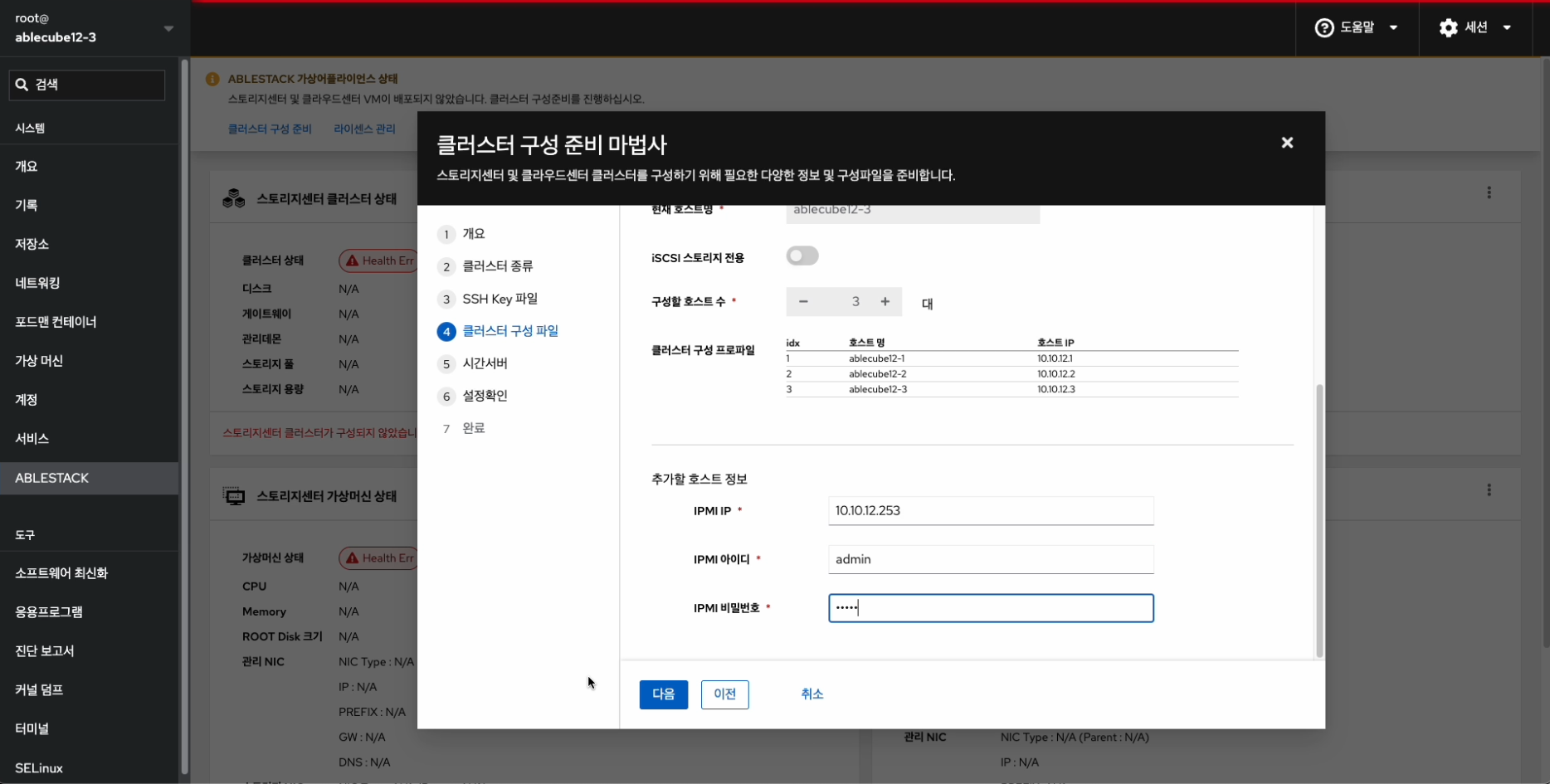

   • IPMI IP 정보를 입력 합니다.
   • IPMI 아이디 정보를 입력 합니다.
   • IPMI 비밀번호 정보를 입력 합니다.
   • 위 항목을 입력 및 확인 후에 다음 버튼을 클릭합니다.

   Info

   현재 호스트명을 자동으로 불러오며, 클러스터 구성 프로파일에 현재 호스트명과 동일한 호스트 명이 존재해야 합니다.
   기존 구성 정보를 수정할 수 없으며 추가 호스트의 정보만 입력가능 합니다.


   Example

   • 호스트 프로파일 예제

   idx	호스트 명	호스트 IP
   1	ablecube12-1	10.10.12.1
   2	ablecube12-2	10.10.12.2
   3	ablecube12-3	10.10.12.3

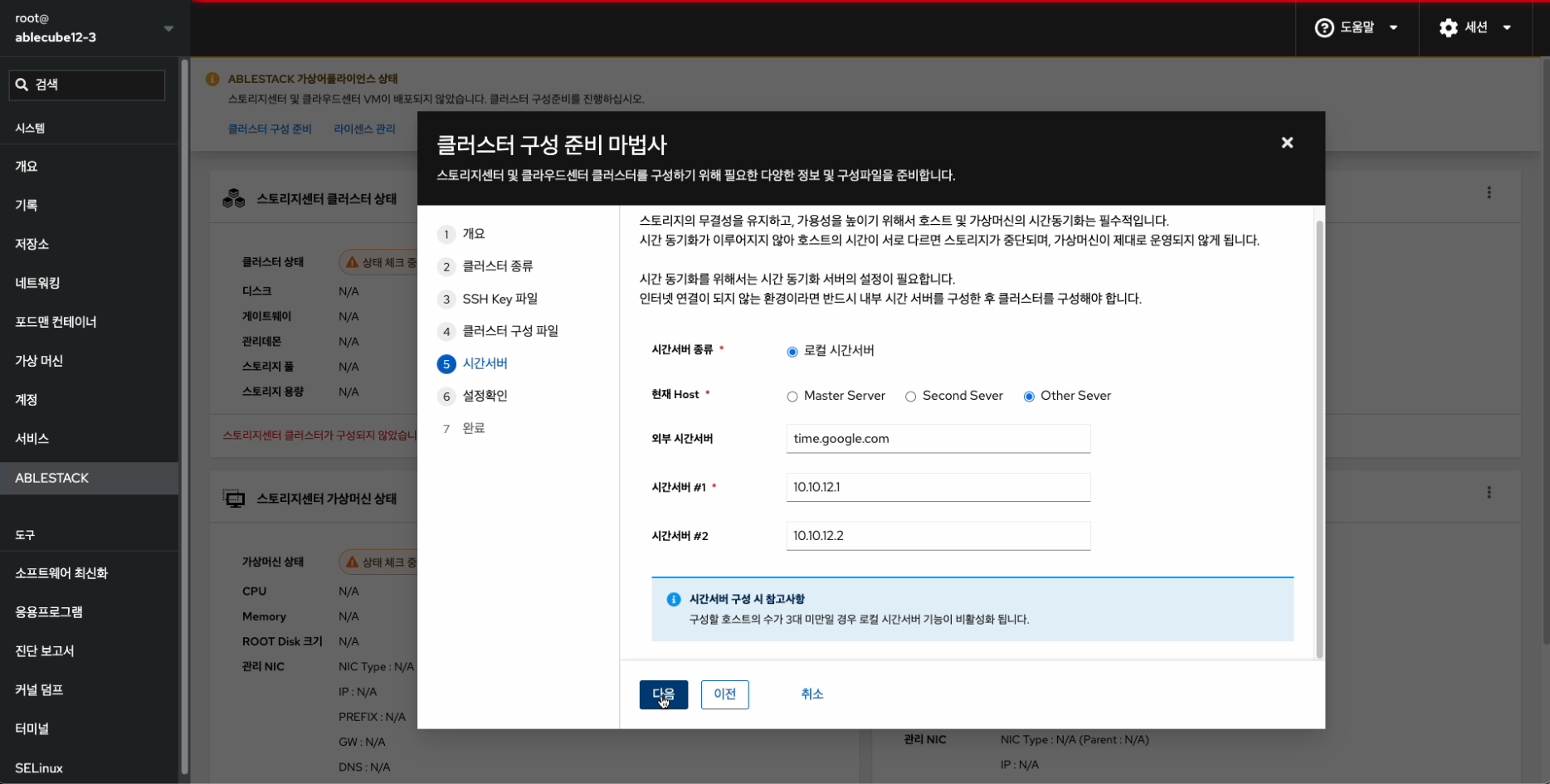

5. 시간서버

   Info

   기존에 클러스터링된 시간 서버(NTP) 정보를 가져와 자동으로 설정합니다.



   • 시간 서버 구성하는 화면입니다.
   • 클러스터 구성 정보를 토대로 시간 서버 입력값을 기본 세팅합니다.
   • 기본적으로 idx1 = Master Server, idx2 = Second Server, idx3 이상 = Other Server로 설정 됩니다.
   • 외부 시간 서버 및 시간서버 1 에는 1번 호스트의 Management IP, 시간서버 2 에는 2번 호스트의 Management IP 를 확인하고 다음 버튼을 클릭합니다.

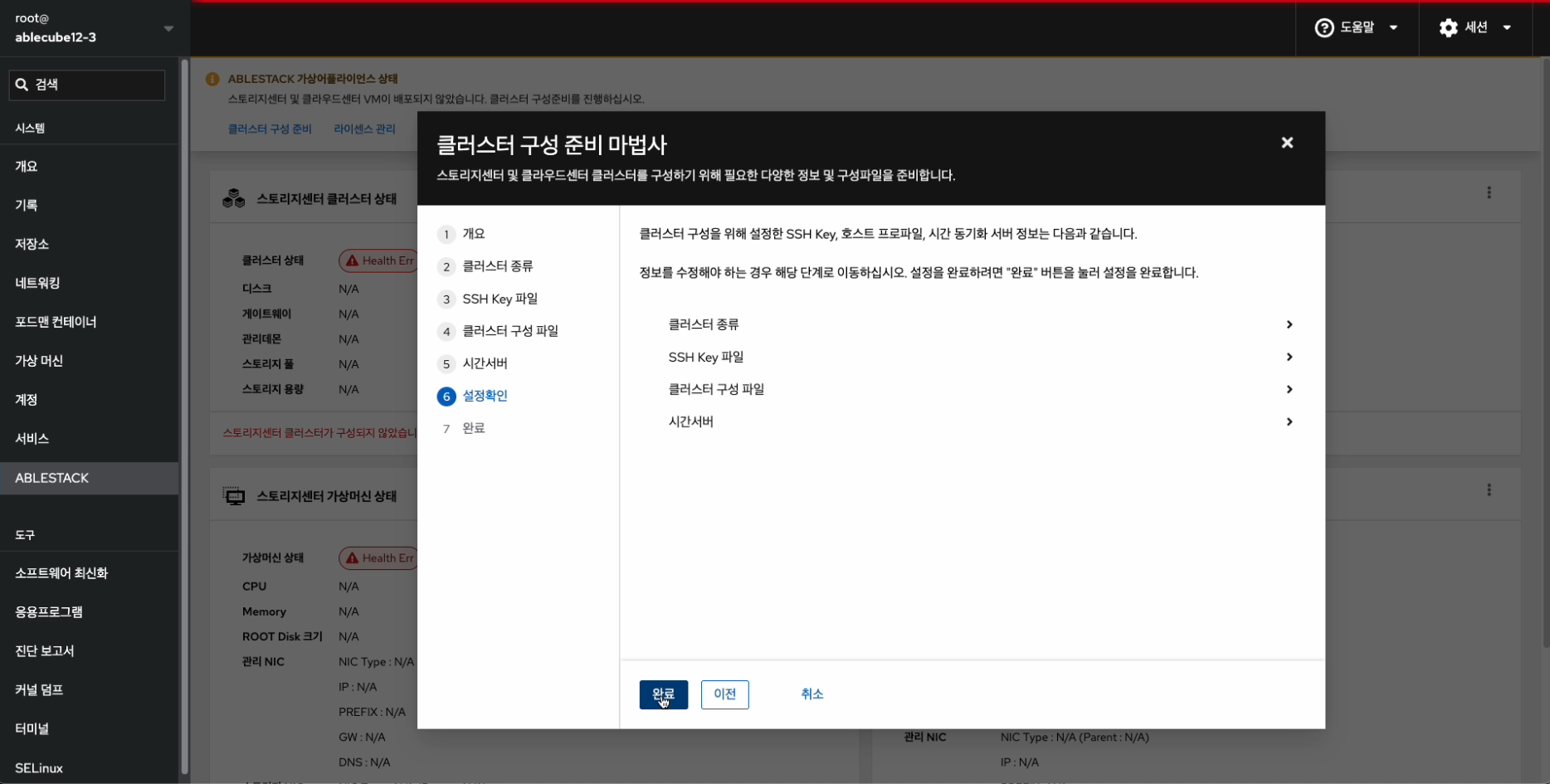

6. 설정확인

   • 구성 준비에 입력값에 대한 설정을 확인하는 화면입니다.
   • 설정된 값을 확인 후 이상이 없는 경우 완료 버튼을 클릭합니다.

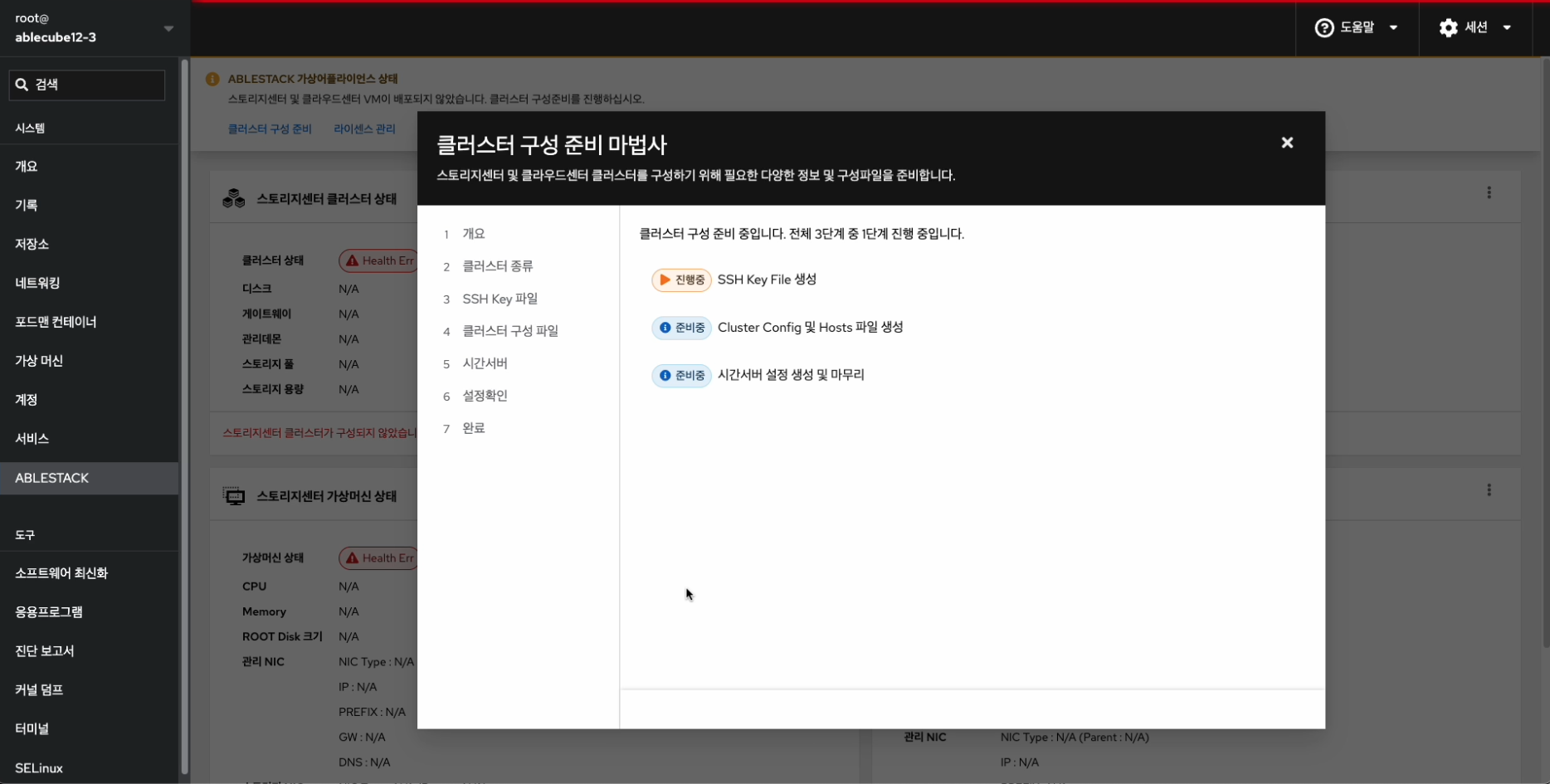

7. 완료

   • 클러스터 구성 준비 3단계 진행상황을 확인합니다.
   • 정상적으로 끝날 경우 완료 화면이 호출 됩니다.
   • 추가 호스트의 경우 설정파일을 다운로드할 필요는 없습니다.

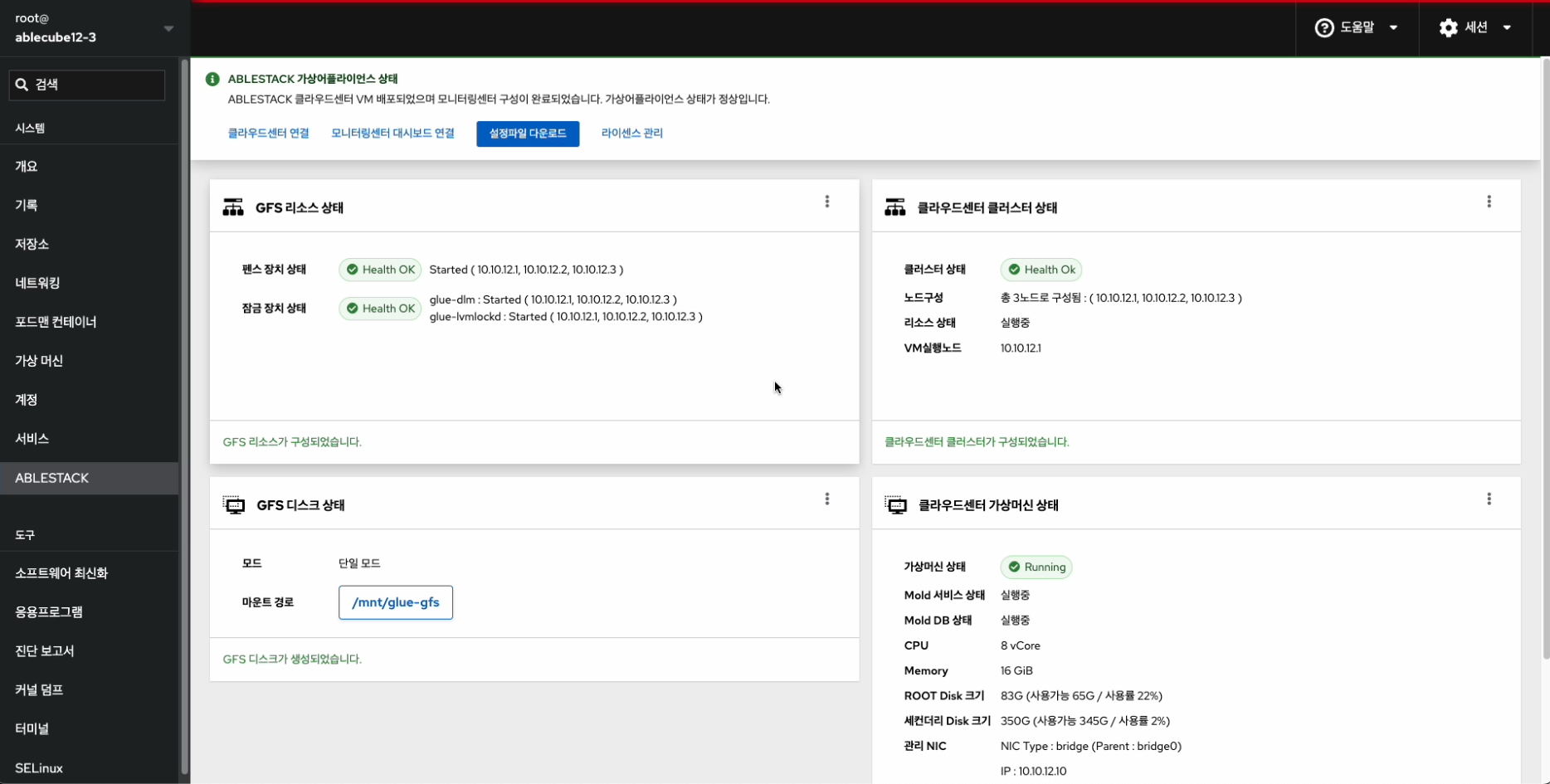

   • 추가된 호스트의 Cube 대시보드 화면입니다.

Mold에 호스트 추가¶

1. Mold 대시보드 연결

   • 상단 리본의 클라우드센터 대시보드 연결 링크를 클릭하여 Mold 대시보드로 연결합니다.

   - ID, Password를 입력하여 로그인합니다.

2. Mold 호스트 추가

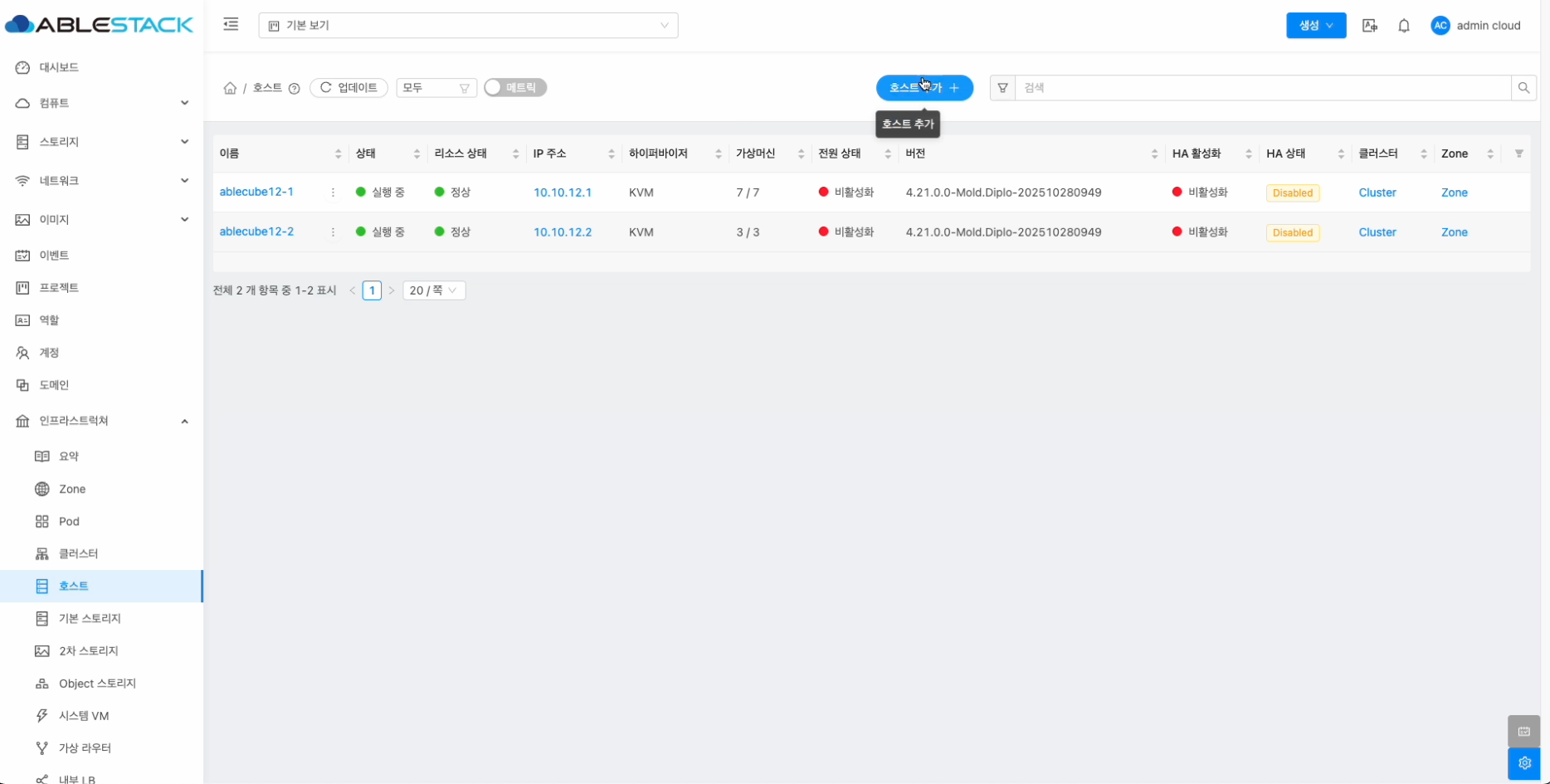

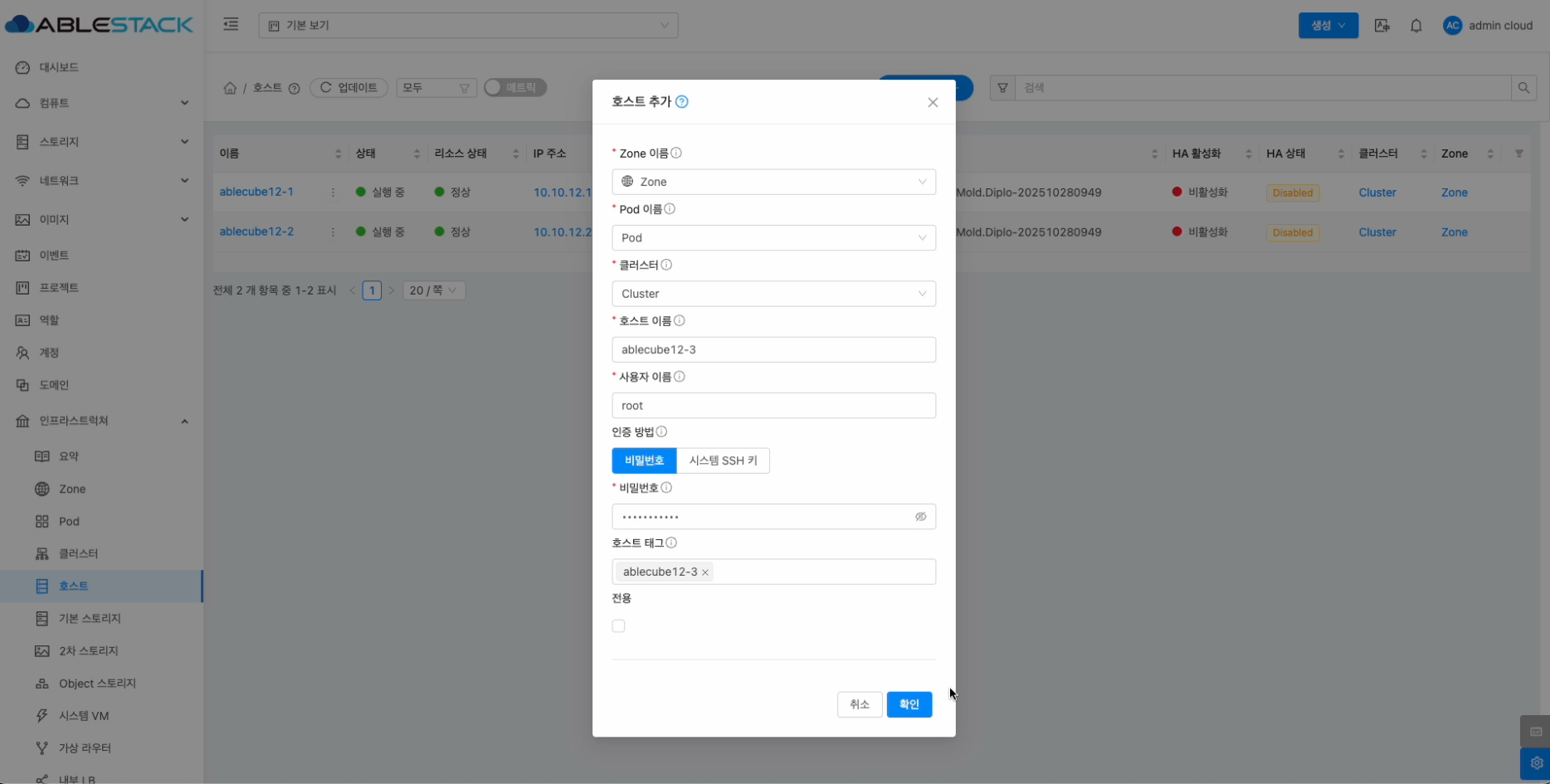

   • Mold 대시보드에 로그인하여, 인프라스트럭쳐 > 호스트 메뉴에서 호스트 추가 버튼을 클릭합니다.



   • Zone 이름 을 입력합니다.
   • Pod 이름 을 입력합니다.
   • 클러스터 를 입력합니다.
   • 호스트 이름 을 입력합니다.
   • 사용자 이름 을 입력합니다.
   • 비밀번호 를 입력합니다.
   • 호스트 태그 를 입력합니다.
   • 위 정보를 입력후 확인 버튼을 클릭하여 등록합니다.

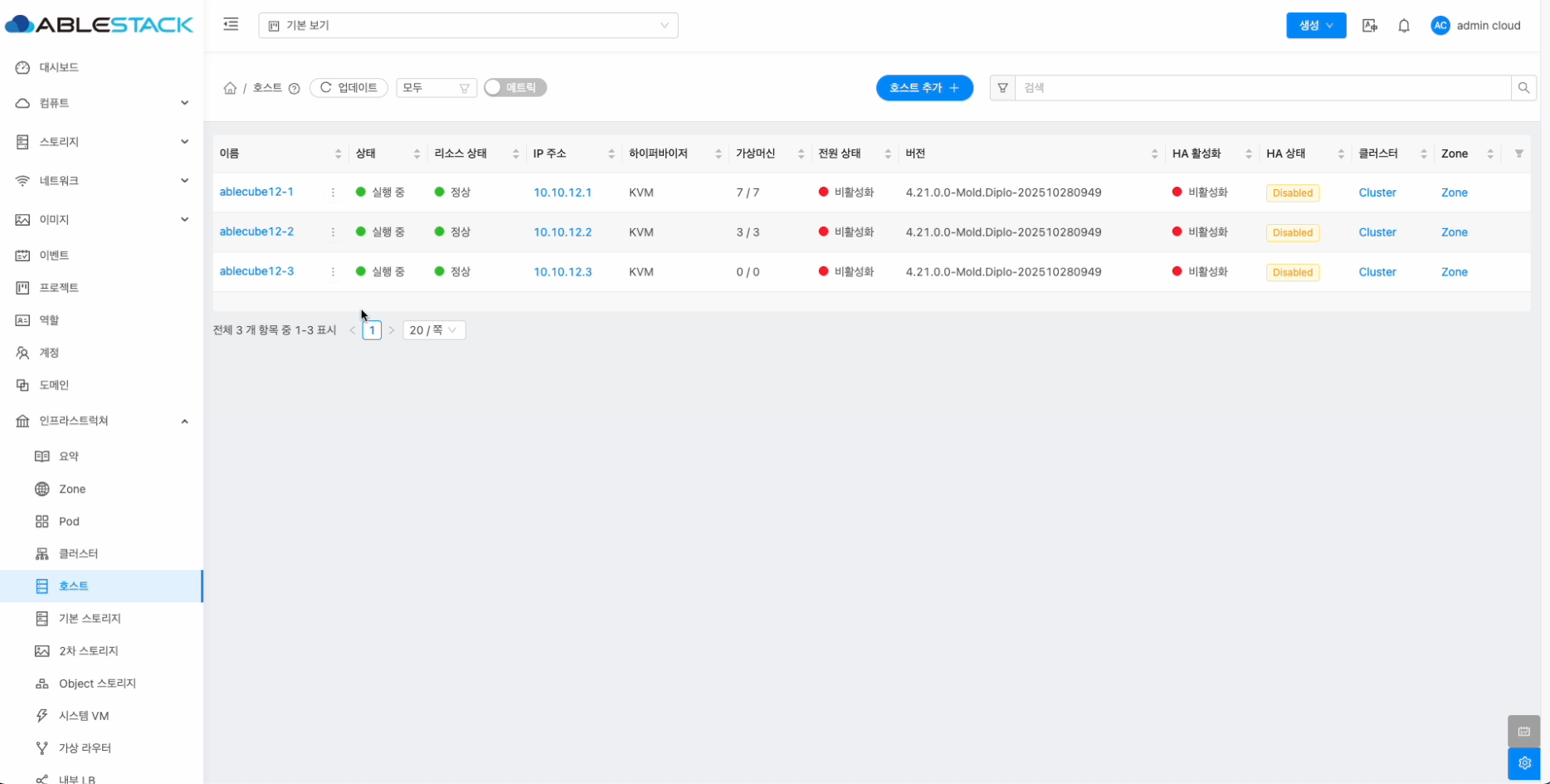

3. Mold 호스트 추가 완료

   • 호스트 목록에 추가된 호스트 정보를 확인할 수 있습니다.

4. 원격 관리 구성 및 활성화

   • 호스트에 대한 원격 관리 구성을 설정합니다.
   • 주소 를 입력합니다.
   • 포트 를 623 으로 입력합니다.
   • 사용자 이름 을 입력합니다.
   • 비밀번호 를 입력합니다.
   • 드라이버 를 ipmitool 로 선택합니다.
   • 관리콘솔 프로토콜 을 https 를 선택합니다.
   • 관리 콘솔 포트 는 비우고 넘어갑니다.
   • 확인 을 눌러 구성합니다.

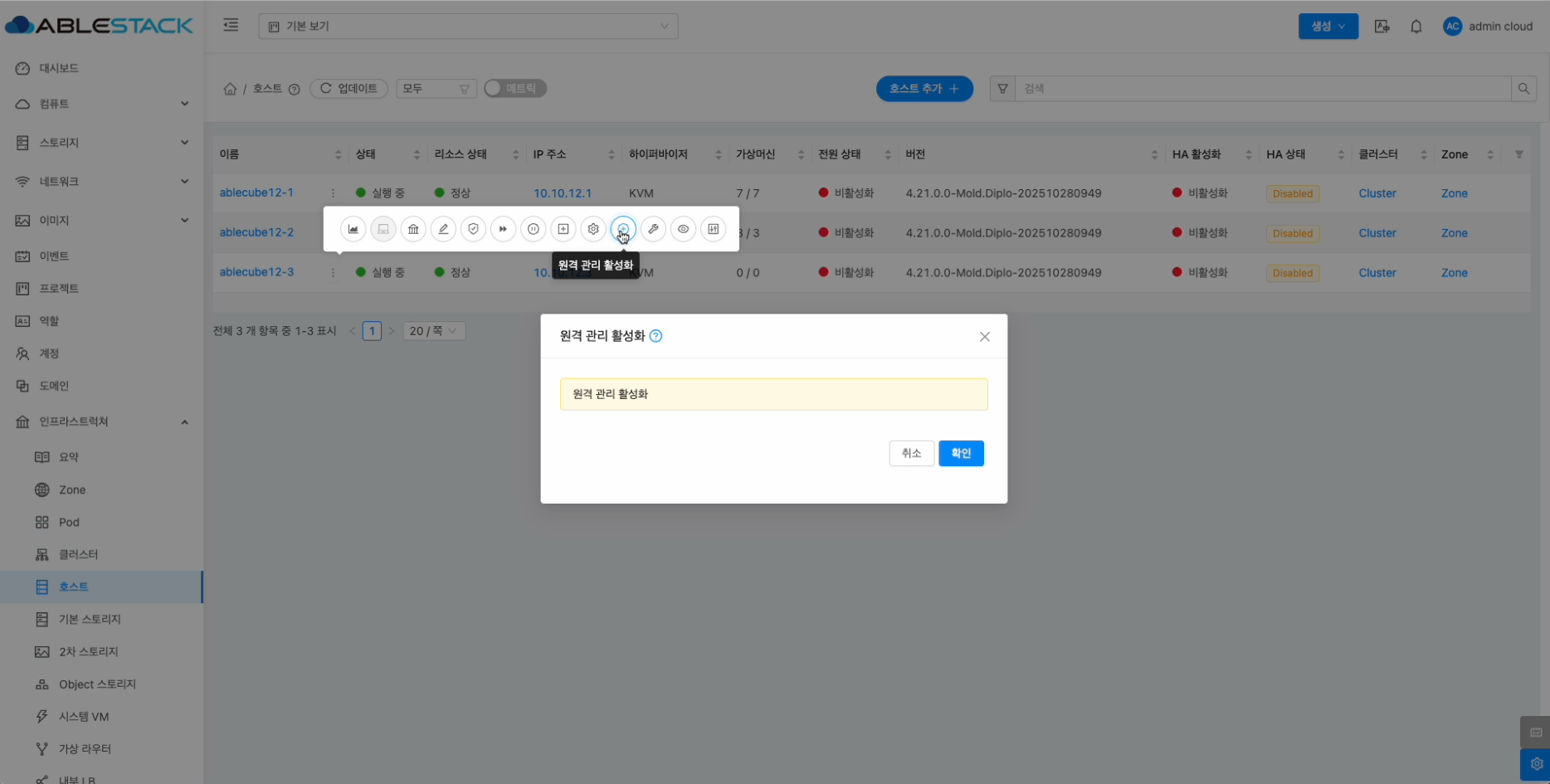

   - 원격 관리 활성화하여 전원 상태가 활성화 인지 확인합니다.

모니터링 정보 업데이트¶

1. 모니터링 정보 업데이트

   • Cube에서 ABLESTCK > 클라우드센터 클러스터 상태 카드 메뉴의 모니터링센터 수집 정보 업데이트 를 클릭합니다.

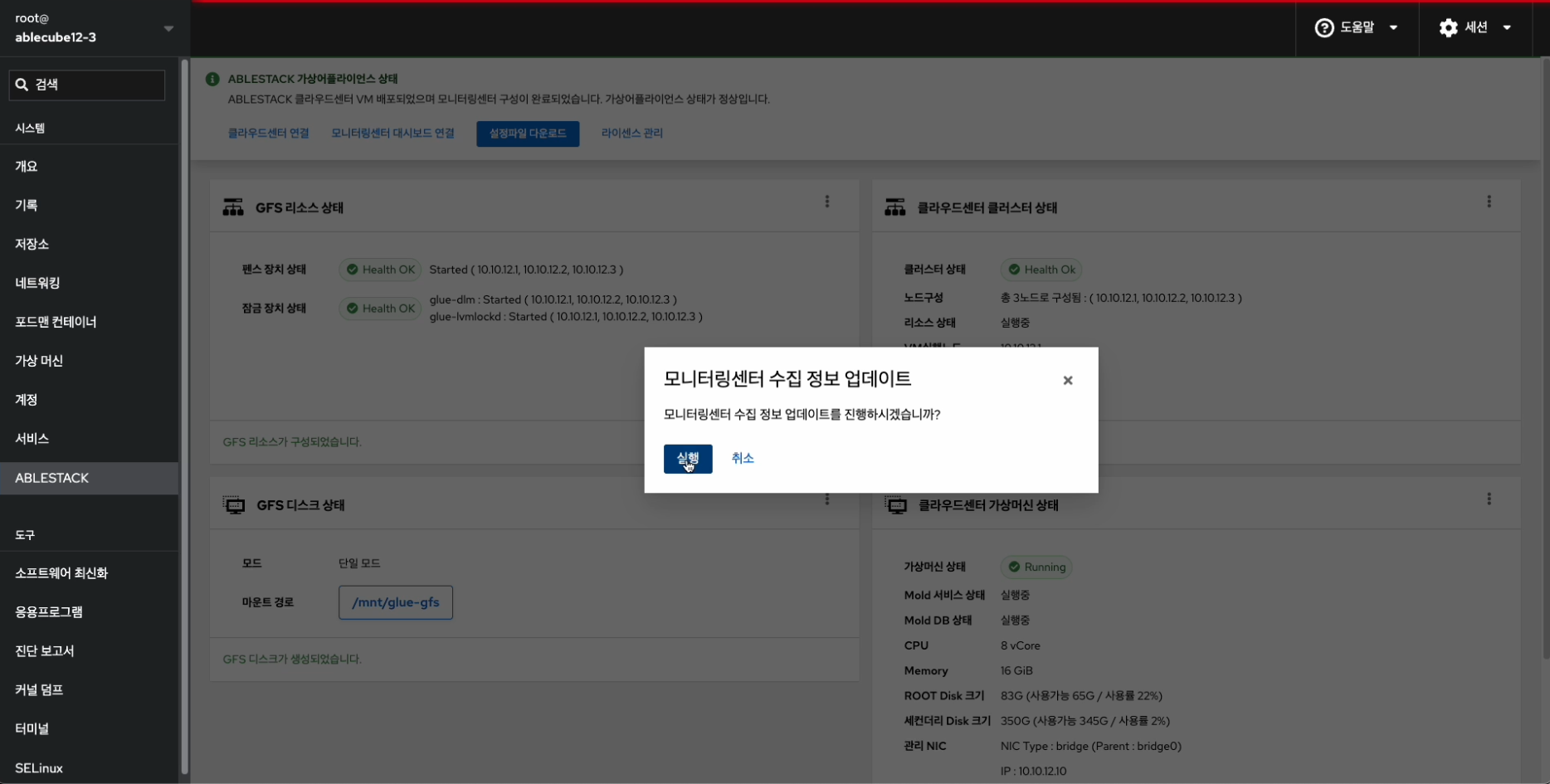

2. 모니터링센터 수집 정보 업데이트

   • 실행 버튼을 클릭하여 모니터링 센터에 모든 호스트의 수집정보를 업데이트 합니다.

3. 모니터링센터 수집 정보 업데이트 완료

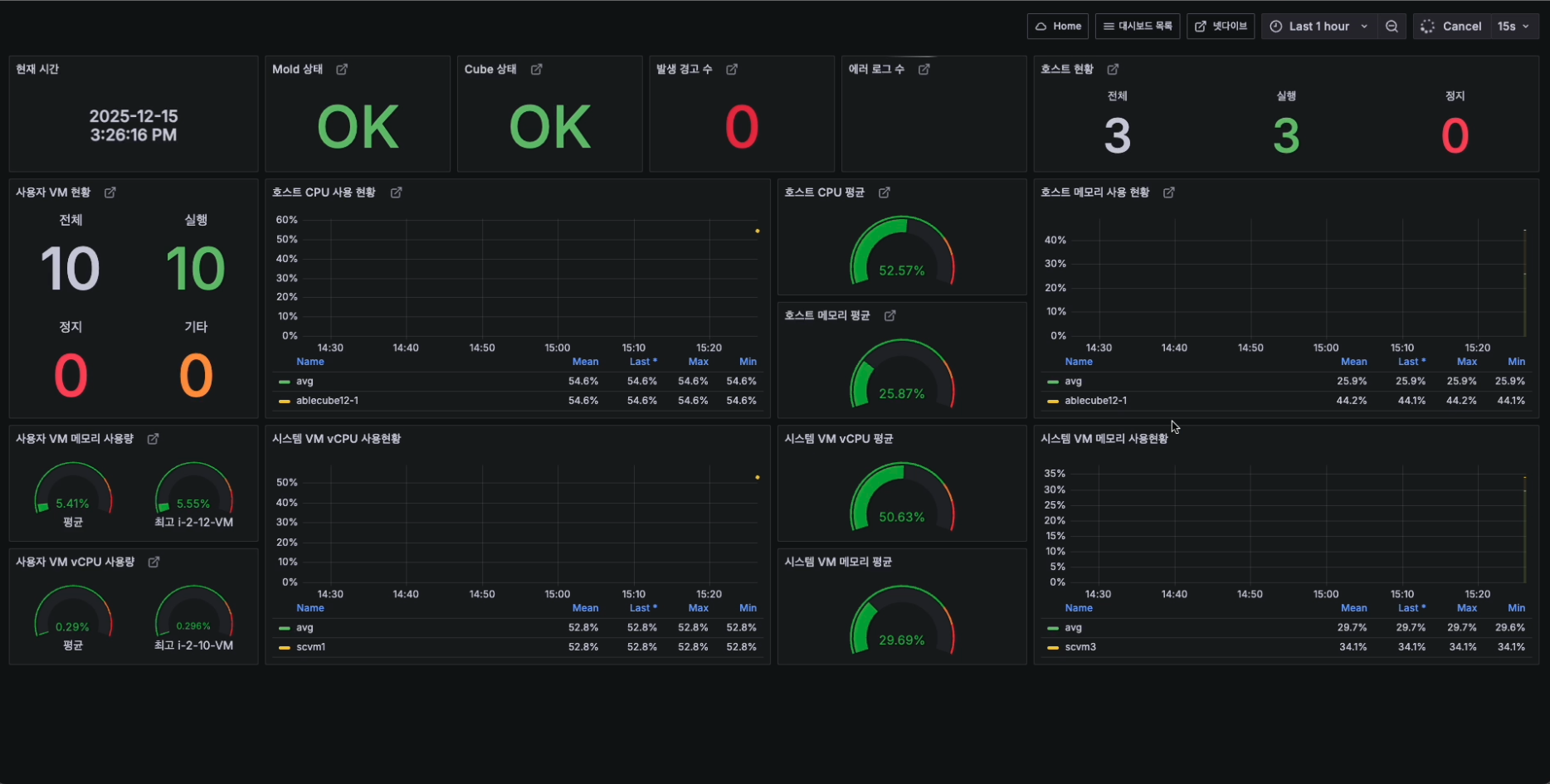

   • Wall 대시보드로 이동하여 로그인 합니다.
   • 1. 종합현황대시보드 에서 호스트 현황에 호스트가 추가되었는지 확인합니다.

추가 호스트가 여러대인 경우 해당 작업을 반복하십시오.
