일반 가상화 Cube 설치진행¶

일반 가상화 Cube를 설치 진행 가이드 입니다. 해당 가이드는 기본적으로 Linux 계열의 OS 설치 경험이 없어도 설치 할 수 있는 쉬운 사용자 경험을 제공 하나 기본적인 Linux 계열의 OS 이해도를 가지고 있으면 조금더 쉽게 설치가 가능합니다.

일반 가상화 Cube 설치 진행 가이드¶

1. ABLESTACK ISO를 이용한 USB 부팅 화면 입니다.

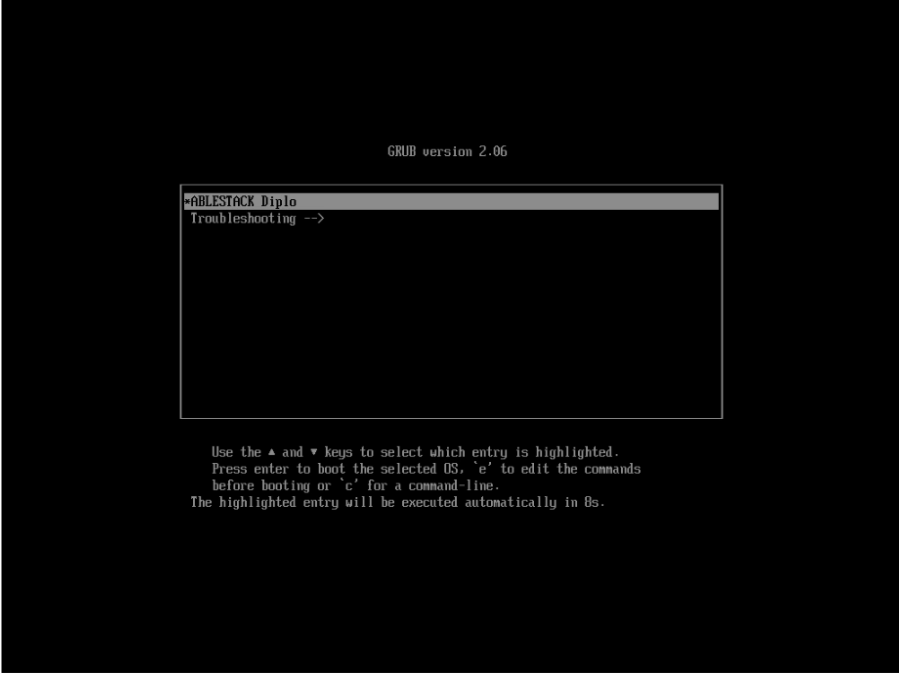

2. 부팅 완료 후 일반 가상화 설치 메뉴 화면 입니다. 정상적으로 ISO 또는 USB를 이용하여 정상적으로 부팅되면 아래와 같은 이미지의 화면으로 전환됩니다.

   Check

   화면에서 Install ABLESTACK Diplo 메뉴가 보이는지 확인해야 합니다. 해당 메뉴가 보이면 일반 가상화 Cube 정상적으로 설치를 하실 수 있습니다. 만약 해당 메뉴가 보이지 않는다면 정상적인 부팅이 되지 않은 경우이므로 부팅매체를 확인하고 재부팅을 해야 합니다. 다시 한번 부팅해도 해당 메뉴가 보이지 않는다면 ISO 또는 USB가 손상되었을 수 있습니다.

3. 일반 가상화 Cube 구성 화면 입니다.

   Info

   일반 가상화 Cube는 기본적인 정보는 자동으로 설정이 되어 있습니다. Installation Destination, Network & Host name 항목에 대해서만 설정하면 됩니다. - Keyboard, Language Support, Installation Source, Software Selection, KDUMP, Security Policy, Root Password 항목은 수정하실 필요가 없습니다.

   Tip

   설정정보 입력시 'Network & Host name' > 'Installation Destination' 순서대로 설정하는 것을 권장합니다.

4. 네트워크 및 호스트 이름 구성변경 화면

   • 일반 가상화 Cube 구성화면에서 Network & Host Name 을 클릭하면 해당 화면으로 이동됩니다.

   • 호스트 이름 설정

     • Host name에 hostname을 입력합니다.

     Tip

     일반적으로 호스트명은 "ablecube1"과 같이 ablecube + 넘버링 형태로 지정하면 향후 관리가 용이합니다.

     • 적용 버튼을 클릭하여 Host name을 적용합니다.

     • 적용된 Host name이 정상적으로 현재 호스트 이름에 표시 되는지 확인합니다.

     • 호스트 이름 설정한 후, 해당 하는 NIC를 선택합니다.

   • 자동 우선 순위 설정

     • General 탭에서 Connect automatically with priority 를 선택 하여 기본 값 0 으로 설정합니다.

   • IP 설정

     • IP 설정을 수동으로 할 시 Manual 을 선택합니다.
     • 미리 설정 해둔 Address , Netmask , Gateway , DNS 를 입력합니다.

   • 네트워크 활성화

     Check

     IP 설정을 다 한 후, 꼭 NIC를 활성화 하여야 합니다.

   Note

   네트워크의 목록 및 장치명 등은 물리적 네트워크의 구성과 하드웨어 벤더사에 따라 다르게 표기될 수 있습니다.

5. 설치 대상 구성 화면

   • 일반 가상화 Cube 구성화면에서 Installation Destination 을 클릭하면 해당 화면으로 이동됩니다.



   Note

   디스크 장치 목록은 디스크 구성 및 종류,수량에 따라 다르게 표시될 수 있습니다.

   • 디스크 목록 중 일반 가상화 Cube OS 가 설치될 디스크를 선택하시고 나머지 디스크는 모두 선택을 해제합니다.

   Check

   설치 대상 디스크 이외의 모든 디스크는 반드시 선택 해제를 해야합니다. 스토리지 구성단계에서 해당 디스크를 사용할 수 없게 될 수도 있습니다.

   • 저장소 구성항목을 Custom 을 선택한 후 Done를 클릭합니다.



   • Click here to create them automatically 을 클릭하면 해당화면으로 이동됩니다

   • 파티션 구성 화면 1-2

     • 해당 화면은 파티션을 구성하는 화면입니다.
     • /home 파티션 선택 후 아래 - 버튼을 클릭하여 home 파티션을 삭제합니다.

   • 파티션 구성 화면 2-2

     • swap 파티션 선택 후 희망 용량 의 입력 값에 32GiB(최소 권장) 을 입력 후 설정 업데이트 버튼을 클릭하여 파티션 용량 재설정 합니다.

     Info

     swap 파티션은 서버 메모리 크기와 같은 크기로 설정하는 것을 권장합니다. 디스크의 크기가 여유롭지 못하면 32GiB 이상 을 권장합니다.

   • 파티션 구성 화면 3-2

     • /(root파티션) 파티션 선택 후 희망 용량 나머지 전체의 용량을 할당하고 설정 업데이트 버튼을 클릭하여 파티션 용량 재설정 합니다.
     • 파티션 구성 완료 후 Done 버튼을 클릭하여 파티션 설정을 마무리 합니다.

     Tip

     /(root파티션) 파티션의 희망 용량 입력시 하단 왼쪽에 나와있는 사용 가능한 공간 의 용량을 입력하면 필수 구성 파티션을 제외한 나머지 용량이 /(root파티션) 에 할당이 됩니다.

6. Root 초기 암호

1. 일반 가상화 Cube 구성 마무리

   • 일반 가상화 Cube 설정 완료 후 Begin installation 버튼을 클릭하여 일반 가상화 설치를 진행 합니다.



   • 설치가 완료가 되면 자동으로 재부팅 절차가 진행되며 연결되어 있는 ABLESTACK ISO 또는 USB를 제거하여 일반 가상화 Cube 설치를 마무리 합니다.

   - 설치가 정상적으로 완료되면 일반 가상화 콘솔 로그인 화면이 보이게 됩니다.

일반 가상화 Cube Network 셋팅¶

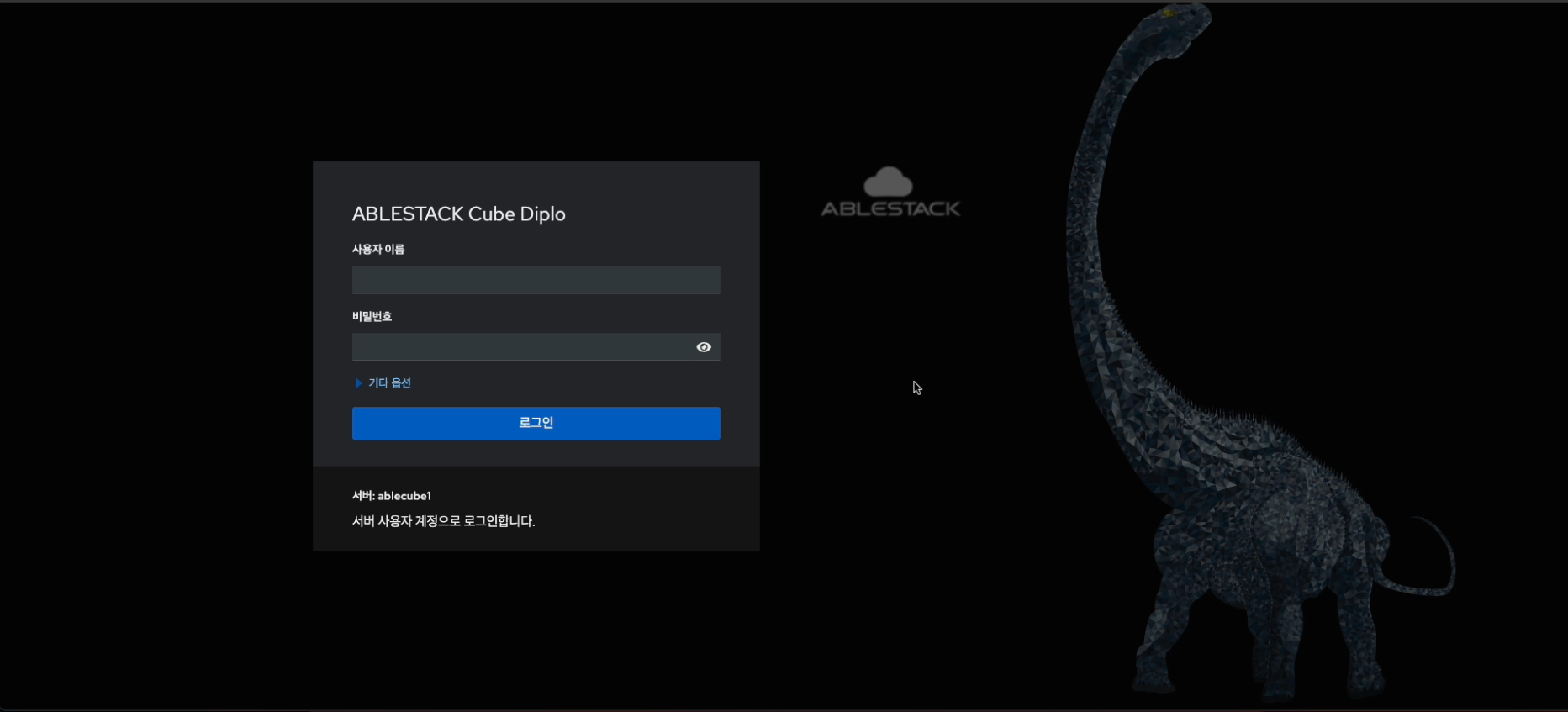

1. 일반 가상화 Cube 로그인

   • 일반 가상화 Cube 로그인 화면입니다.
   • 접속 URL은 호스트IP:9090 입니다
   • 사용자 이름은 root 를 암호는 초기 암호를 입력하여, 원하시는 비밀번호로 변경한 후, 로그인 버튼을 클릭하면 로그인 하실 수 있습니다.

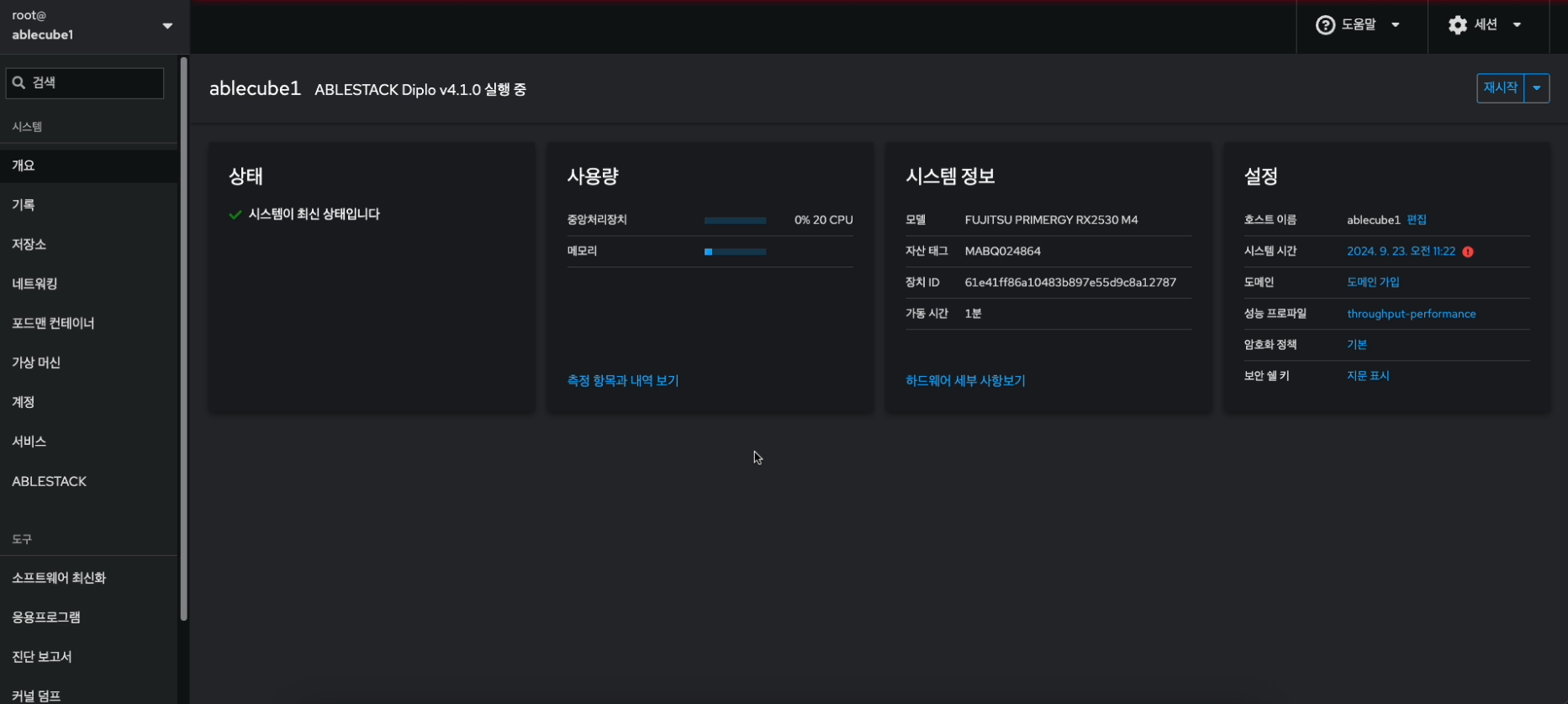

2. 일반 가상화 Cube 메인 화면

   • 일반 가상화 Cube 로그인 후 화면입니다.

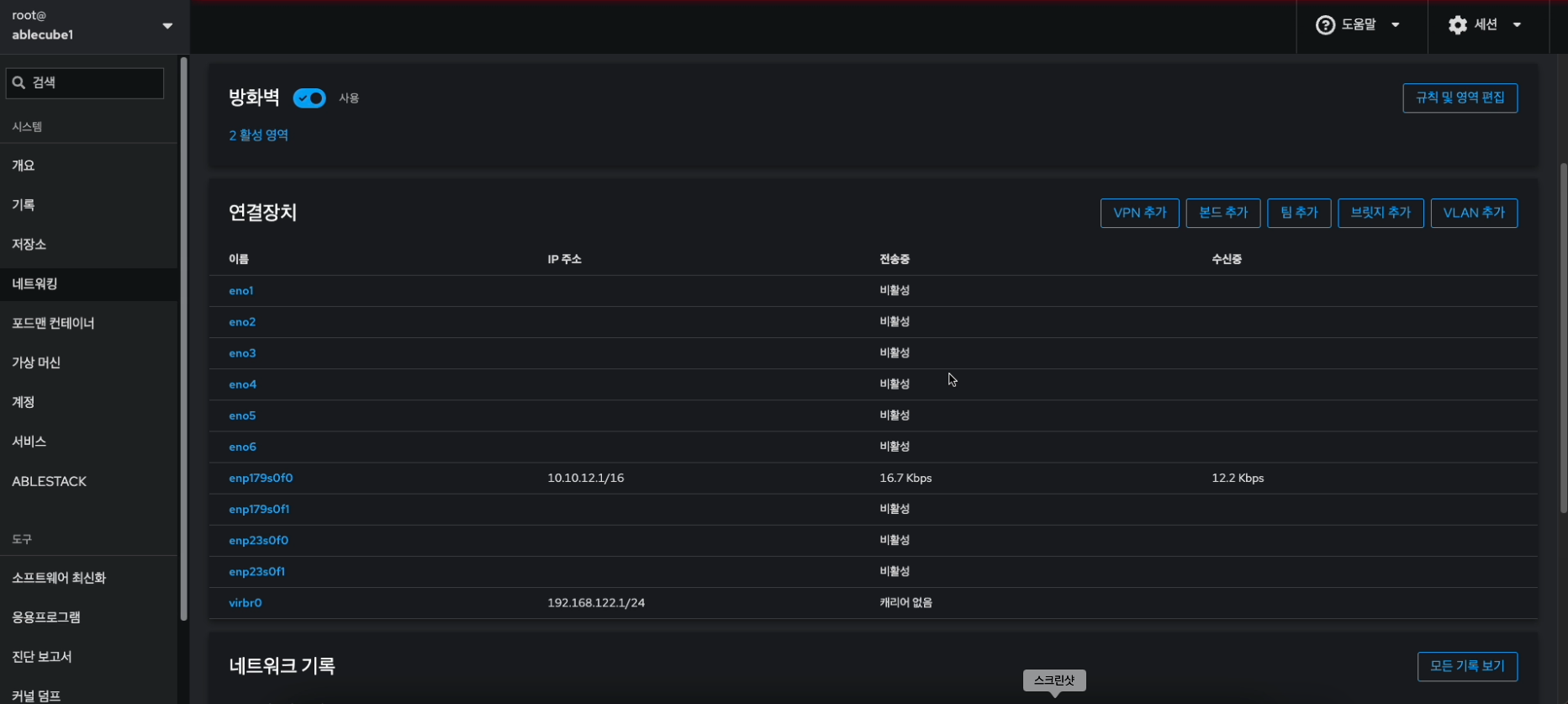

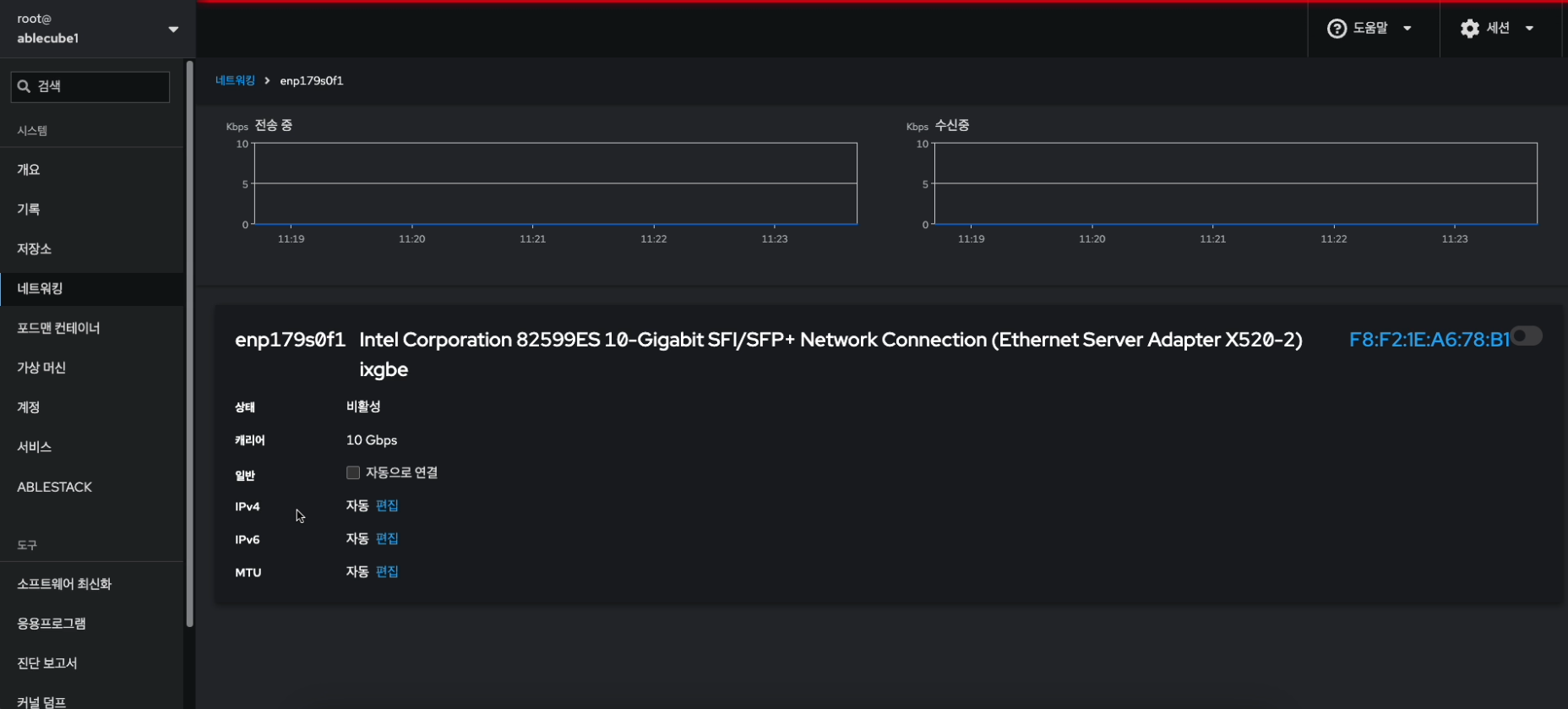

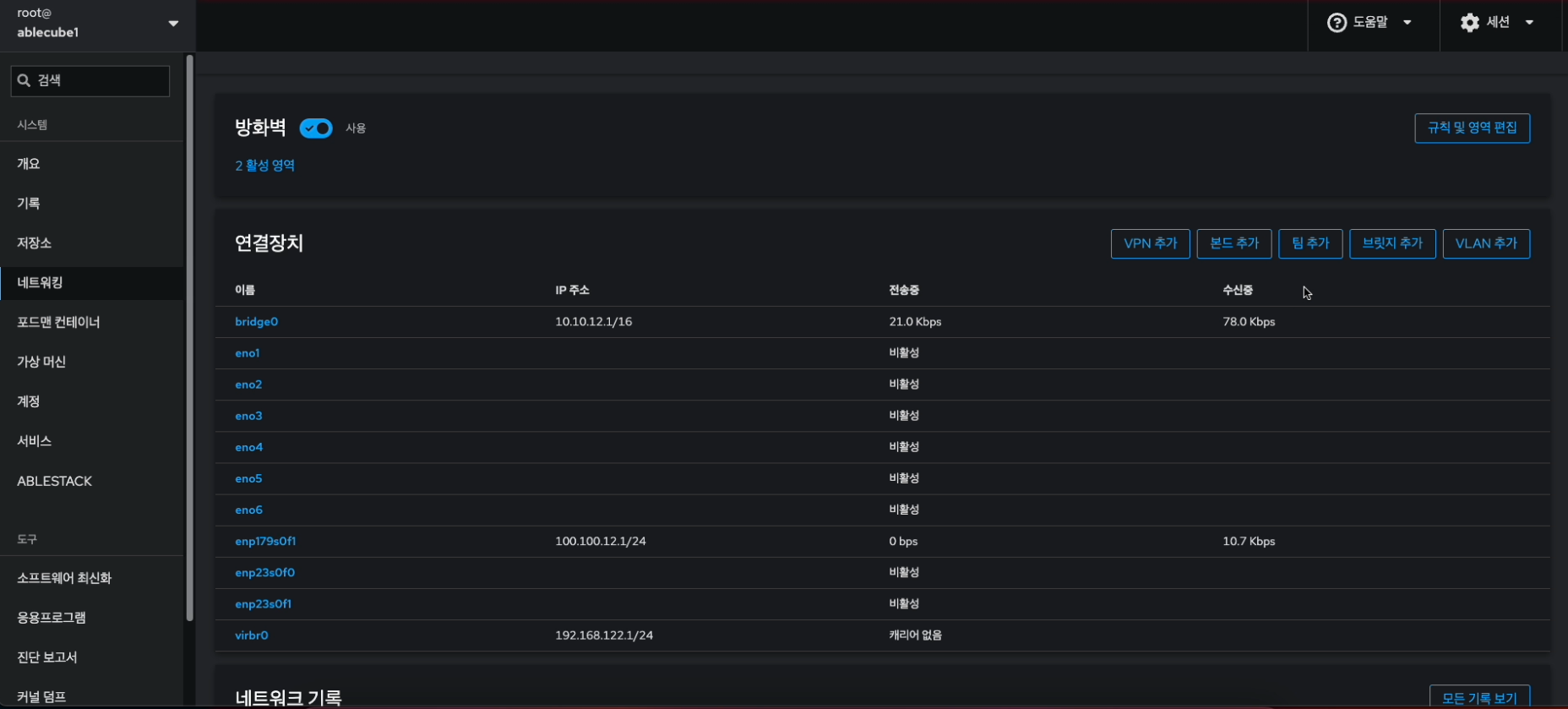

3. 일반 가상화 Cube 네트워킹 구성

   • 일반 가상화 Cube 네트워킹 구성 화면입니다. 해당 화면에서 방화벽 설정 및 본드(bond), 브릿지(bridge), VLAN 구성을 진행합니다.

   Note

   인터페이스 목록 및 IP주소 등은 물리적 네트워크의 구성과 하드웨어 벤더사 및 초기 설정한 IP주소에 따라 다르게 표기될 수 있습니다.

   Info

   해당 문서의 네트워크 구성은 기본적인 네트워크 구성입니다. 이 문서를 바탕으로 설치 사이트에 맞게 구성을 변경 및 IP 주소를 입력 하셔야 합니다.

   1. Management Network 본드 설정

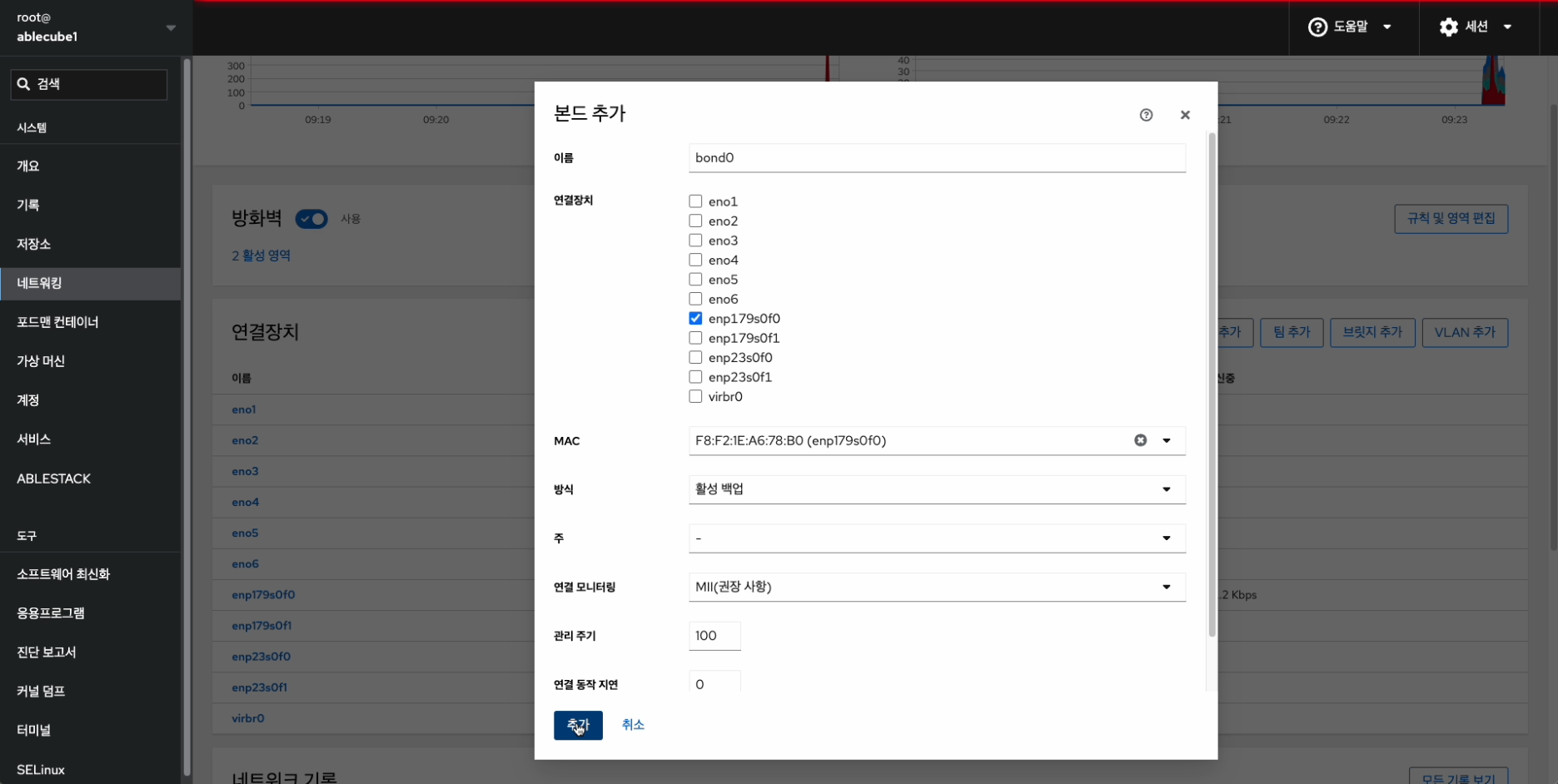

      • 화면 중간 버튼 그룹 중 본드 추가 버튼을 클릭하면 보이는 화면이며, 본드을 설정하는 팝업 화면입니다.
      • 본드 이름을 bond0 을 입력해주고, 연결장치는 Management NIC 를 선택하고 추가 버튼을 클릭합니다.

   2. Management Network 브릿지 설정

      • 화면 중간 버튼그룹 중 브릿지 추가 버튼을 클릭하면 보이는 화면이며, 브릿지를 설정하는 팝업 화면입니다.
      • 브릿지 이름을 bridge0 을 입력해주고, 연결장치는 bond 0 를 선택하고 저장 버튼을 클릭합니다.

      Info

      해당 과정은 물리적인 Management Network를 SystemVM 및 다른 가상머신에서 사용할 수 있게 브릿지를 하는 과정입니다.

      브릿지의 IP 설정은 일반 가상화 Cube 구성하면서 입력된 IP 정보가 상속되여 자동으로 설정됩니다.
