일반 가상화 CLVM 디스크 관리¶

일반 가상화 CLVM 디스크 관리 가이드입니다.이 문서에서는 구축된 일반 가상화 환경에서 추가적인 CLVM 디스크 생성, 삭제, 조회로 관리를 위한 절차를 가이드 하고 있습니다. ABLESTACK Cube의 웹콘솔 및 Mold의 웹콘솔을 이용하여 진행이 되며, 웹 접속 IP는 별도의 표시를 하지 않고 진행됩니다. 기존에 구성된 IP 정보에 맞게 웹콘솔을 접속 하시면 됩니다.

ABLESTACK Cube 메인 화면¶

- 왼쪽 ABLESTACK 메뉴 클릭시 보이는 화면입니다.

일반 가상화 CLVM 디스크 관리¶

CLVM 디스크 추가¶

1. ABLESTACK Cube 화면
   • CLVM 디스크 상태란의 CLVM 디스크 추가를 클릭합니다.

2. CLVM 디스크 추가 화면

   • 사용할 디스크들을 선택합니다.

   Warning

   여러 디스크를 선택하면, 각 디스크에 대해 순차적으로 볼륨 그룹이 자동 생성됩니다.

   만약 용량을 크게 하고 싶다면, 외부 스토리지에서 미리 크게 만든 후 연결 해야합니다.

   Tip

   디스크 이름, 디스크 상태, 디스크 종류, 용량, 디스크 정보, 디스크 wwn 으로 구분 되어 있습니다.

3. CLVM 디스크 추가 진행 화면

   • 선택한 디스크들을 CLVM 디스크로 추가하는 과정입니다.

4. Mold 기본 스토리지 화면

   • ccvm_mngt_ip:8080 으로 접속하여 로그인 후, 인프라스트럭쳐 에 기본 스토리지 를 클릭합니다.
   • 기본 스토리지 추가 버튼을 클릭합니다.

5. Mold 기본 스토리지 추가 진행 화면

   • 범위 항목에는 클러스터 를 선택합니다.
   • Zone 항목에는 Zone 을 선택합니다.
   • Pod 항목에는 Pod 를 선택합니다.
   • 클러스터 항목에는 Cluster 를 선택합니다.
   • 이름 항목에는 Cube에서 CLVM 디스크 정보에서 보이는 vg_clvm1 을 입력합니다.
   • 제공자 항목에는 DefaultPrimary 를 선택합니다.
   • 프로토콜 항목에는 CLVM 를 선택합니다.
   • 볼륨그룹 항목에는 Cube에서 선행 작업된 마운트 경로인 vg_clvm1 를 입력합니다.
   • 스토리지 태그 항목에는 이름 항목과 동일하게 vg_clvm1 를 입력하여 선택합니다.

6. Mold 기본 스토리지 추가 완료 화면

   • 추가 완료가 되면, 해당 하는 마운트 경로의 컬럼이 생겨나며, 상태가 UP 으로 나타납니다.

7. Mold 디스크 오퍼링 화면

   • 서비스 오퍼링 에서 디스크 오퍼링 을 클릭한 화면입니다.

8. Mold 디스크 오퍼링 추가 진행 화면

   • 디스크 오퍼링 추가 버튼을 클릭합니다.
   • 이름 을 입력합니다.
   • 스토리지 유형 은 shared 로 클릭합니다.
   • 프로비저닝 유형 은 Thin 프로비저닝 을 클릭합니다.
   • 사용자지정 디스크 크기 버튼을 활성화 합니다.
   • Qos 유형 에서 없음 을 클릭합니다.
   • Write-cache 유형 은 디스크 캐시 없음 을 클릭합니다.
   • 스토리지 태그 는 vg_clvm1 으로 기본 스토리지에서 추가된 스토리지 태그를 선택합니다.

9. Mold 디스크 오퍼링 추가 완료 화면

   • 사용 할 수 있는 디스크 오퍼링이 추가 완료된 화면입니다.

10. Mold 스토리지 화면

    • 스토리지 에서 볼륨 을 클릭한 화면입니다.

11. Mold 볼륨 생성 화면

    • 이름 을 입력합니다.
    • 디스크 오퍼링 을 선택합니다.
    • 크기 를 입력합니다.

    Tip

    이름은 혼동을 피하기 위해 Cube에서 생성한 명칭과 동일하게 유지하는 것이 가장 명확하고 일관성 있는 방식입니다.

    - 디스크 연결 을 클릭합니다. - 해당 하는 VM ID 를 선택합니다. - 확인 을 클릭합니다.

12. Mold 볼륨 연결 화면

    • 상태, VM이름, 스토리지 의 정보를 확인합니다.
    • 콘솔화면에서도 확인하실 수 있습니다.

CLVM 디스크 삭제¶

1. Mold 스토리지 화면

   • 스토리지 에서 볼륨 을 클릭한 화면입니다.

2. Mold 볼륨 연결 해제 화면

   • 해당 하는 볼륨의 옵션을 클릭한 후, 디스크 분리 버튼을 클릭합니다.
   • 확인 버튼을 클릭합니다.

3. Mold 볼륨 삭제

   • 해당 하는 볼륨의 옵션을 클릭한 후, 볼륨 파기 버튼을 클릭합니다.
   • 제거 버튼을 활성화합니다.
   • 확인 버튼을 클릭합니다.
   • 해당 볼륨이 삭제된 화면입니다.

4. Mold 디스크 오퍼링 화면

   • 서비스 오퍼링 에서 디스크 오퍼링 을 클릭한 화면입니다.
5. Mold 디스크 오퍼링 삭제 진행 화면
   • 해당 디스크 오퍼링 의 옵션을 선택하여 디스크 오퍼링 비활성화 를 클릭합니다.
   • 확인 을 클릭합니다.

6. Mold 디스크 오퍼링 삭제 완료 화면

   • 해당 디스크 오퍼링 이 삭제된 화면입니다.

7. Mold 기본 스토리지 화면

   • 인프라스트럭쳐 에 기본 스토리지 를 클릭한 화면입니다.
8. Mold 기본 스토리지 삭제 진행 화면
   • 해당 하는 기본 스토리지 의 옵션을 선택하여 유지보수 모드 활성화 를 클릭합니다.
   • 상태에서 유지보수 모드 가 활성화된 화면입니다.
   • 해당 하는 기본 스토리지 의 옵션을 선택하여 기본 스토리지 삭제 를 클릭합니다.
   • 확인 버튼을 클릭합니다.

9. Mold 기본 스토리지 삭제 완료 화면

   • 해당 하는 기본 스토리지 가 삭제된 화면입니다.

10. ABLESTACK Cube 화면

    • CLVM 디스크 상태란의 CLVM 디스크 삭제 클릭합니다.

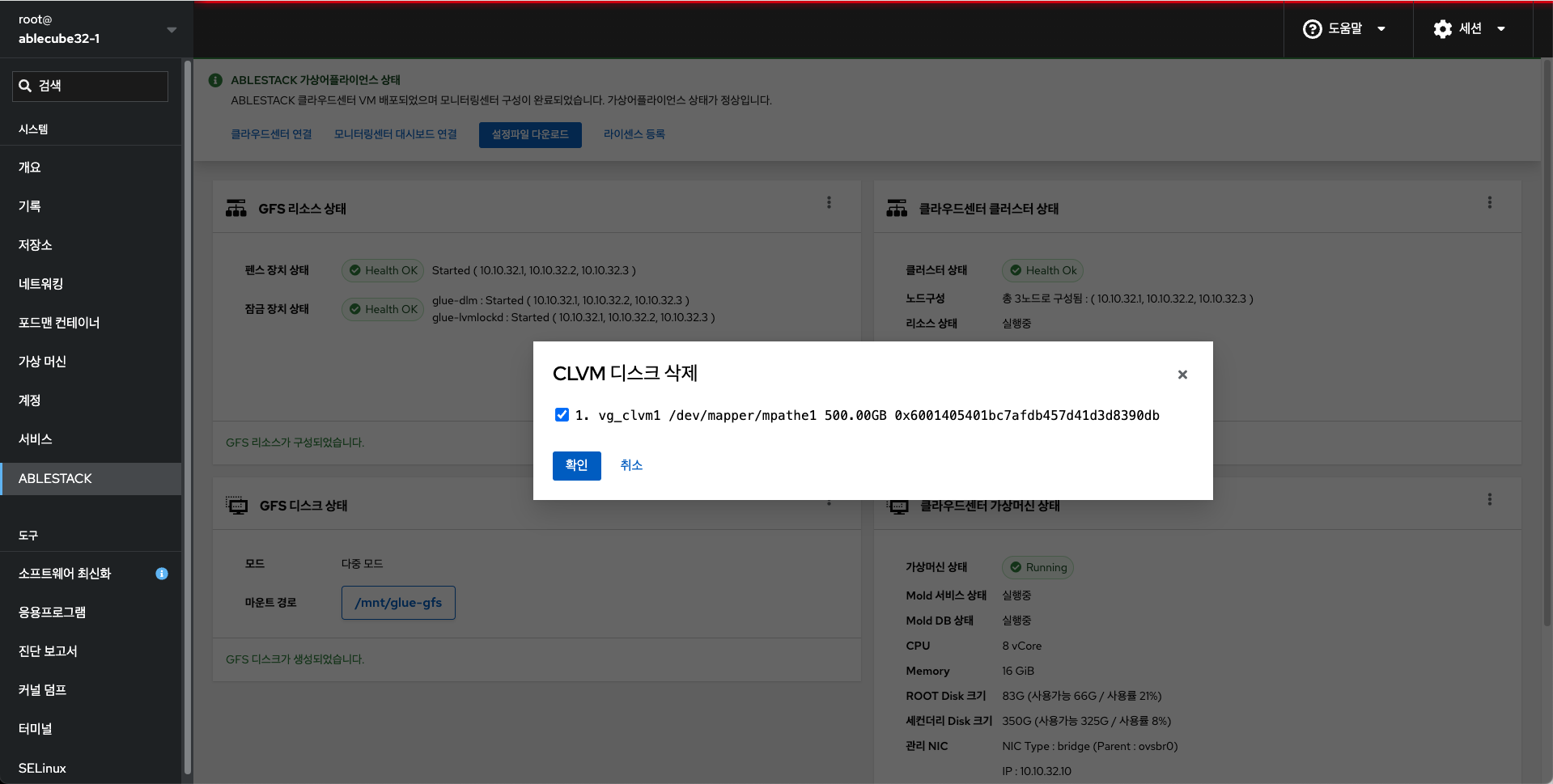

11. CLVM 디스크 삭제 화면
    • 사용할 디스크를 선택합니다.

    Warning

    선택한 디스크의 모든 데이터가 영구적으로 삭제됩니다. 삭제된 데이터는 복구가 불가능하니, 반드시 신중하게 확인 후 진행하시기 바랍니다.

12. CLVM 디스크 삭제 완료 화면
    • 선택한 CLVM 디스크가 삭제된 화면입니다.

CLVM 디스크 조회¶

1. ABLESTACK Cube 화면
   • ABLESTACK Cube 화면 입니다.
2. CLVM 디스크 조회 화면
   • GFS 디스크 상태에서 CLVM 디스크 정보를 클릭합니다.
   • 클릭시 볼륨 그룹 이름, 물리 볼륨 이름, 용량, wwn 정보를 확인하실 수 있습니다.
