ABLESTACK HCI 호스트 추가 작업진행¶

ABLESTACK HCI 호스트 추가 설치 진행 가이드 입니다. 이 문서에서는 기구축된 ABLESTACK 환경에 추가적으로 ABLESTACK 호스트를 추가하기 위한 절차를 가이드 하고 있습니다. ABLESTACK Cube 의 웹콘솔, ABLESTACK Glue 웹콘솔, ABLESTACK Mold 웹콘솔을 이용하여 진행이 되며 웹 접속 IP는 별도의 표시를 하지 않고 진행됩니다. 기존에 구성된 IP 정보에 맞게 웹콘솔을 접속 하시면 됩니다.

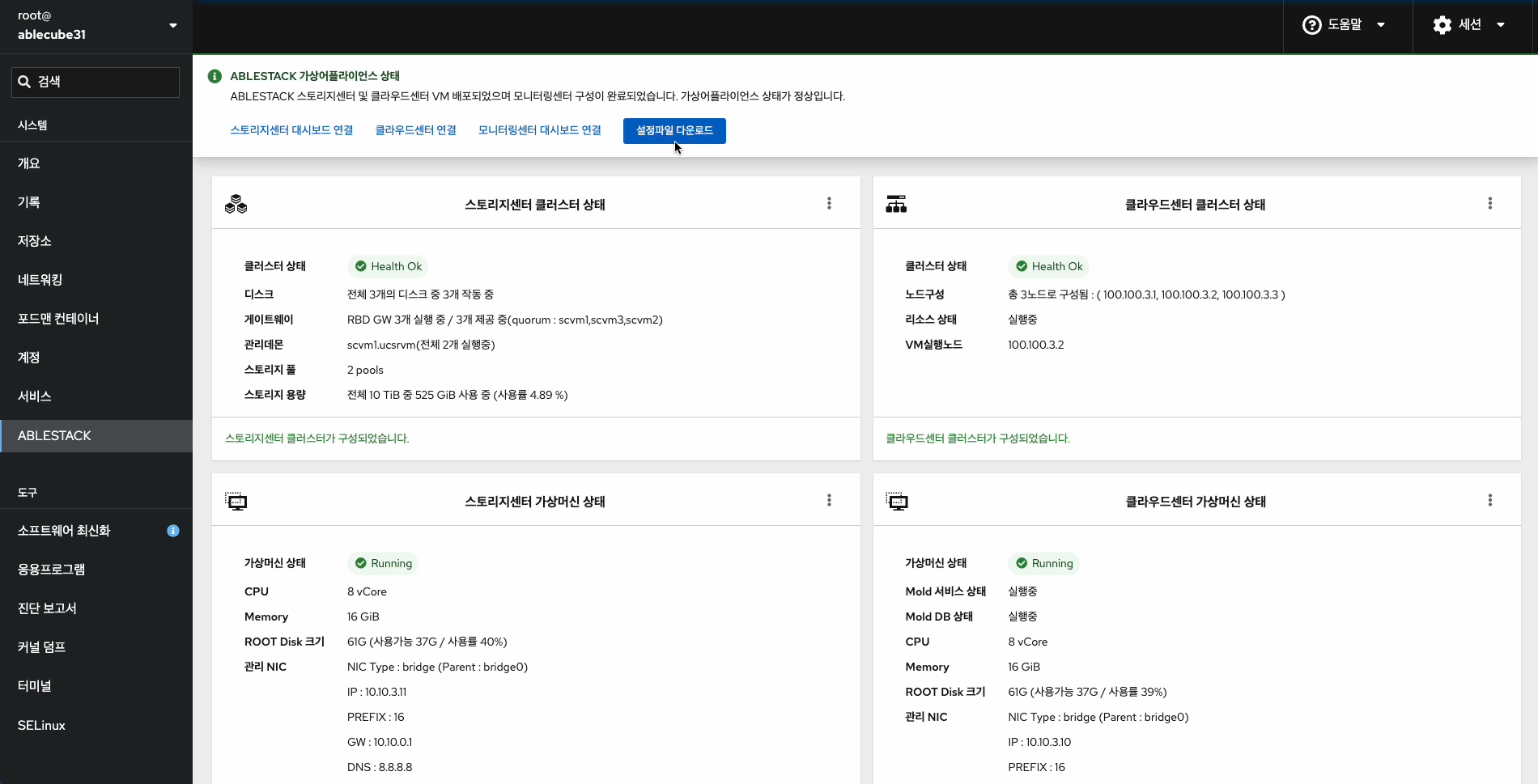

ABLESTACK Cube 메인 화면¶

- 왼쪽 ABLESTACK 메뉴 클릭시 보이는 화면입니다.

클러스터 설정파일 다운로드¶

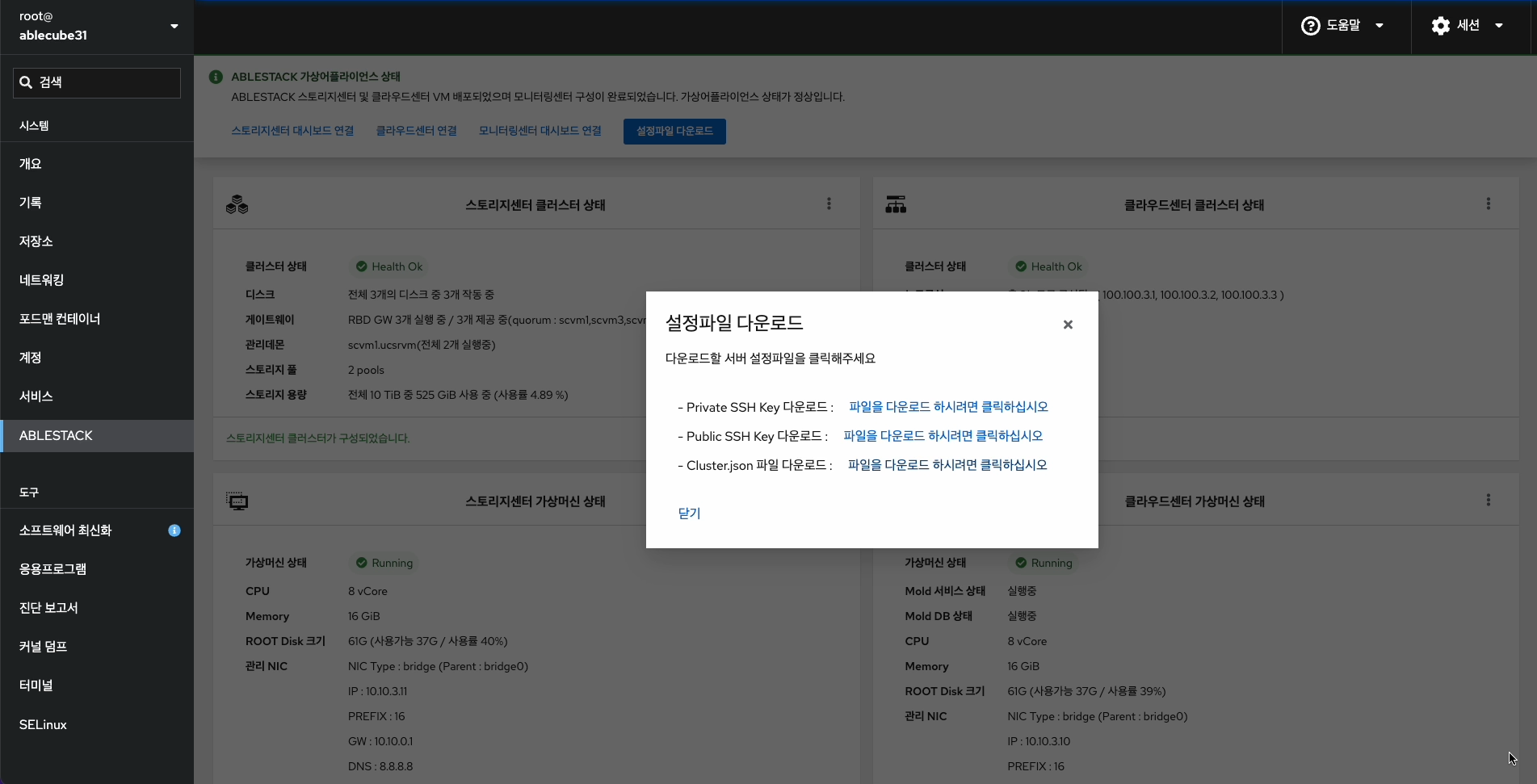

1. 설정파일 다운로드
   • 상단 리본의 설정파일 다운로드 버튼을 클릭하면 보이는 화면입니다.
   • Private SSH Key 다운로드 버튼을 클릭하여 id_rsa 파일을 다운로드합니다.
   • Public SSH Key 다운로드 버튼을 클릭하여 id_rsa.pub 파일을 다운로드합니다.
   • Cluster.json 다운로드 버튼을 클릭하여 cluster.json 파일을 다운로드합니다.
   • 다운로드한 id_rsa, id_rsa.pub, cluster.json을 이용하여 클러스터 구성 준비를 진행합니다.

클러스터 구성 준비(추가 호스트)¶

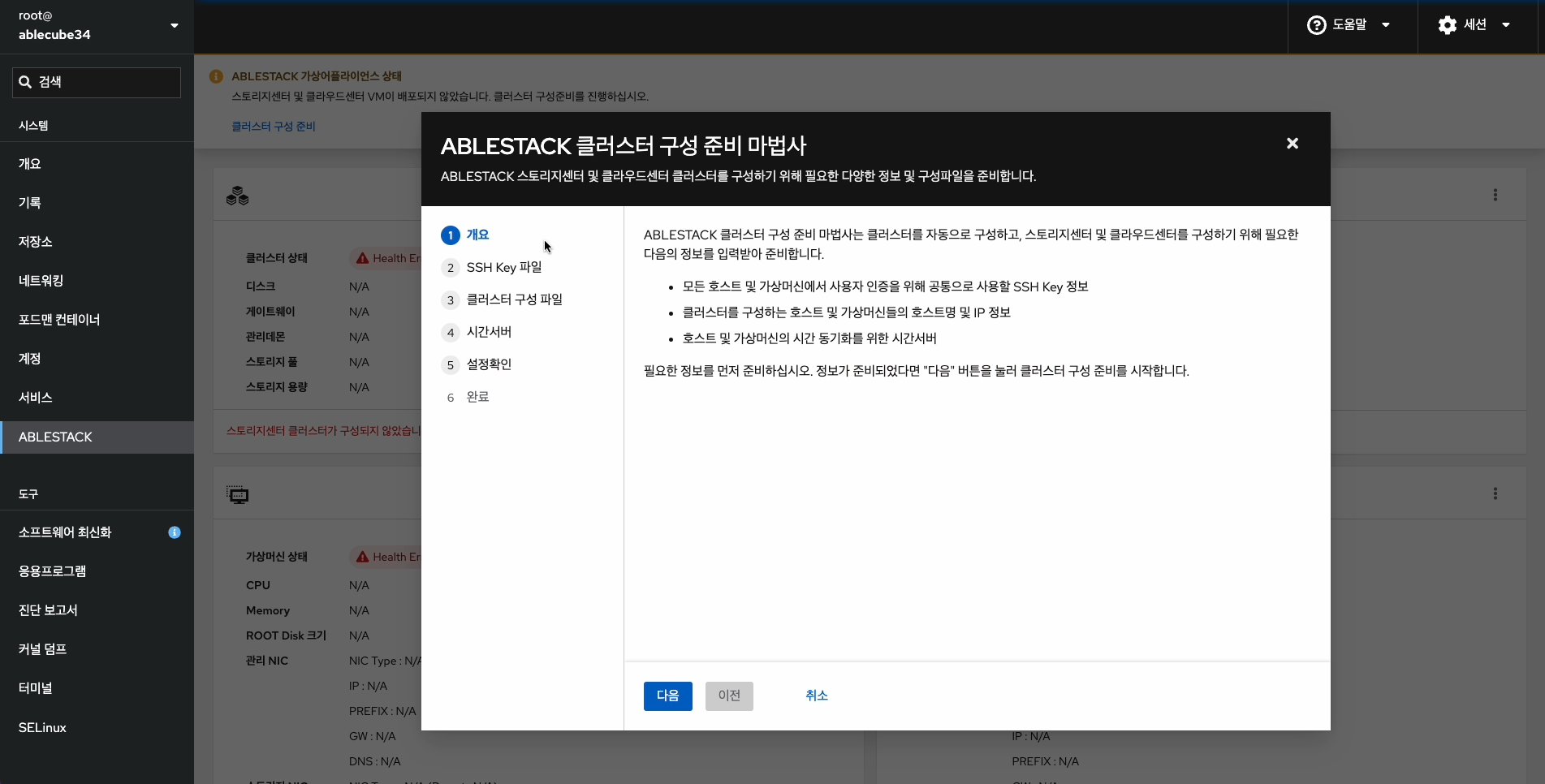

1. 개요

   • 상단 리본의 클러스터 구성 준비 링크를 클릭하면 보이는 화면입니다.
   • ABLESTACK 구성을 하는데 필요한 정보를 입력 받아 클러스터 구성을 준비하는 마법사 화면입니다.
   • 다음 버튼을 눌러 클러스터 구성 준비를 시작합니다.

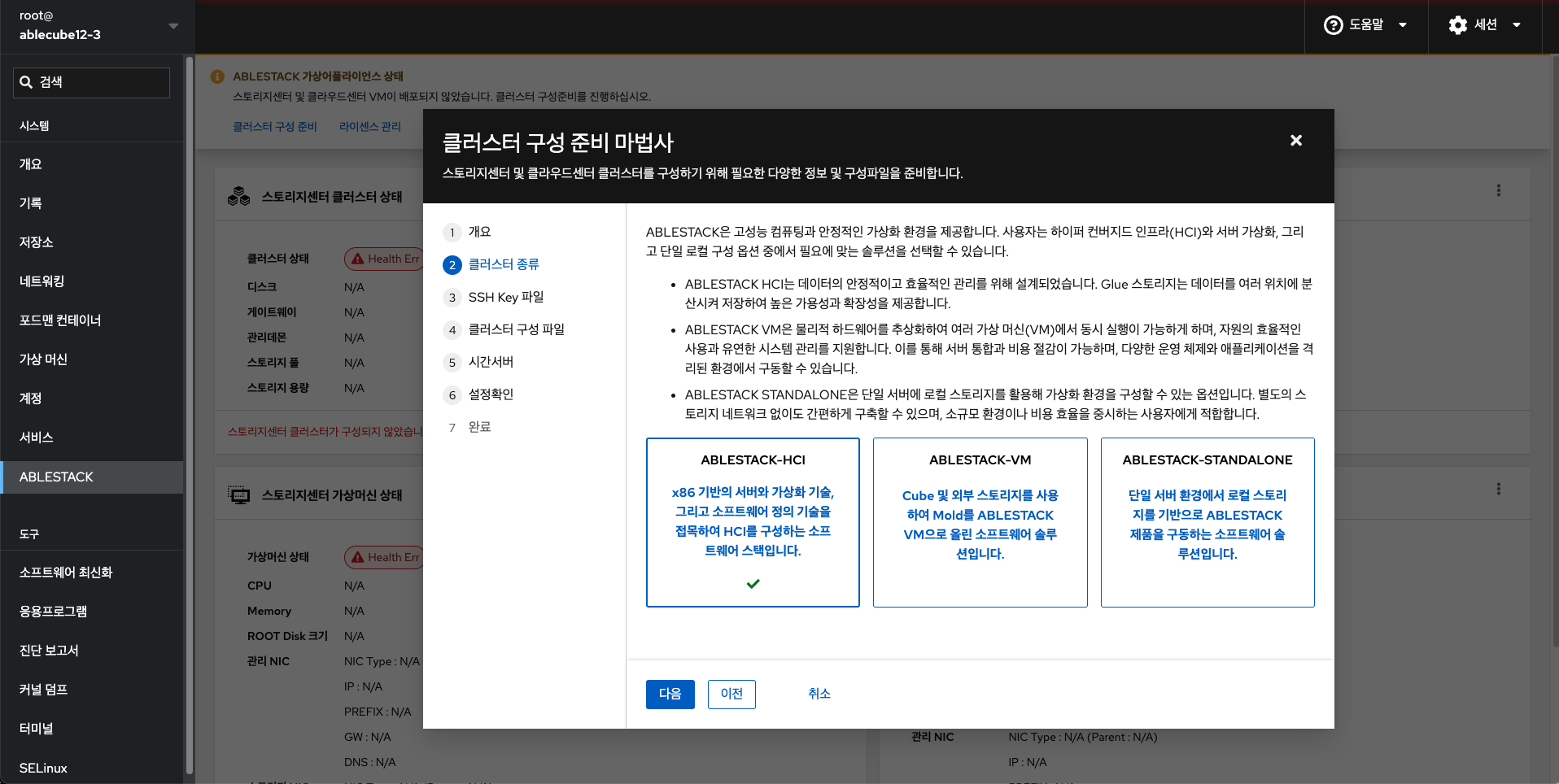

2. 클러스터 종류

   • ABLESTACK-HCI 를 선택합니다.
   • 다음 버튼을 클릭하여 다음 단계를 진행합니다.

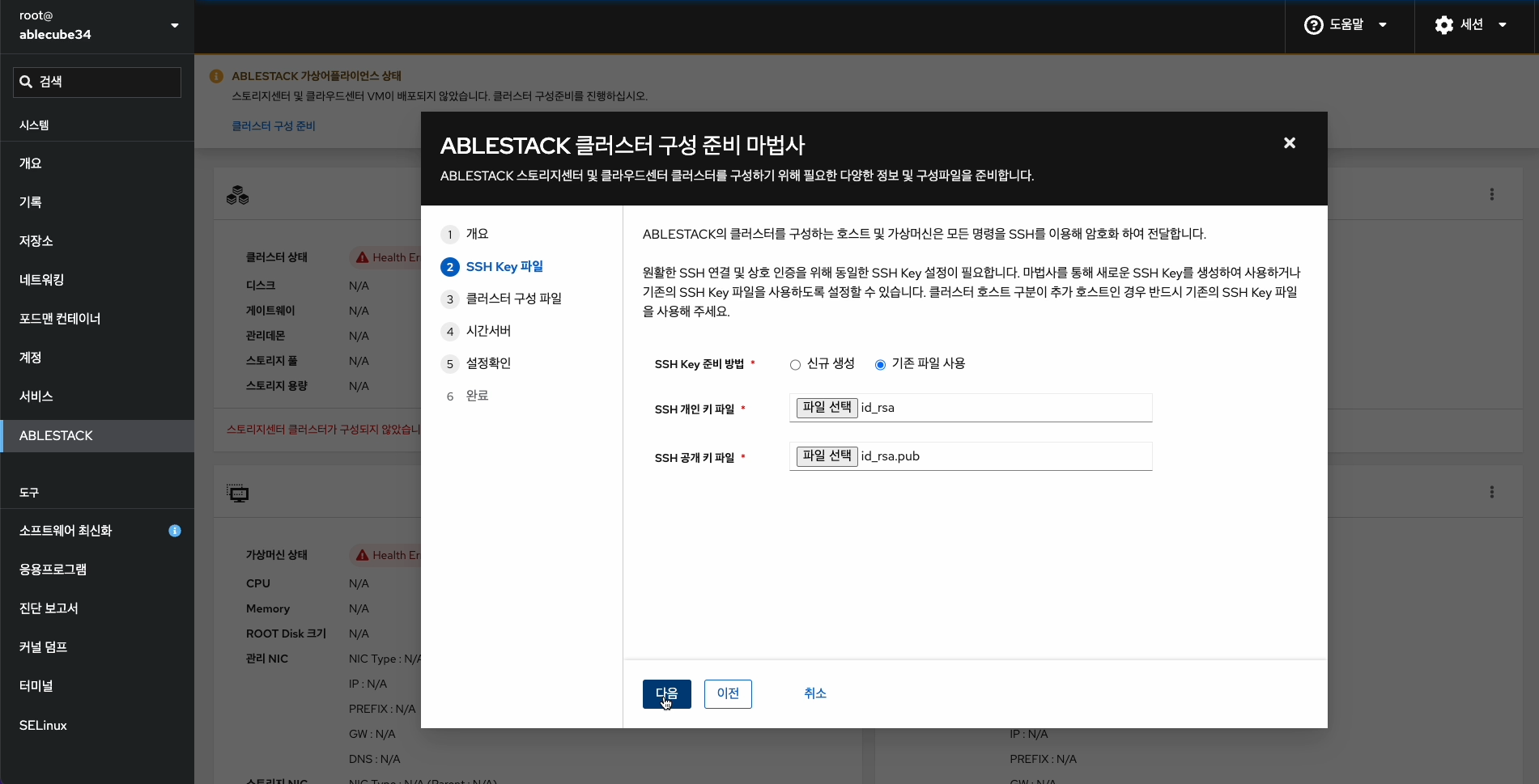

3. SSH Key 파일(기존 파일 사용)

   • 클러스터 설정파일 다운로드 작업에서 받은 id_rsa, id_rsa.pub 파일을 이용하여 등록합니다.
   • SSH Key 준비 방법 에서 기존 파일 사용 을 선택하고 SSH 개인 Key 와 SSH 공개 Key 를 파일 선택 버튼을 눌러 추가 호스트 다운로드한 SSH Key 를 등록합니다.

   Info

   SSH 개인 Key 파일 명은 id_rsa, SSH 공개 Key 파일명은 id_rsa.pub 으로 고정되어 있습니다. 다운로드한 Key 의 파일 명을 수정할 경우 등록이 불가능 합니다.

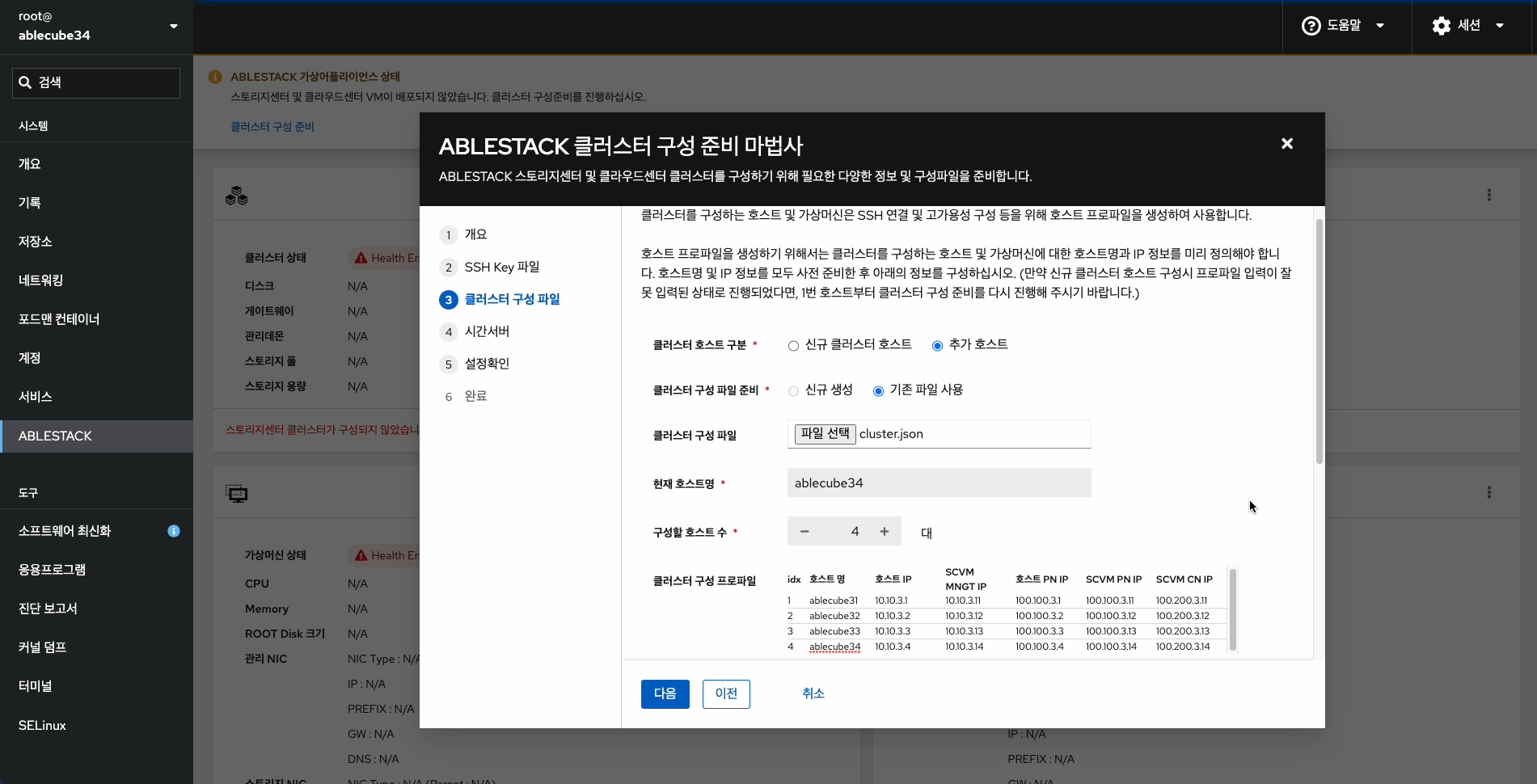

4. 클러스터 구성 파일

   • 클러스터 구성 설정하는 화면입니다. 클러스터 호스트 구분 을 추가 호스트 로 선택한다.
   • 추가 호스트 인경우 클러스터 구성 파일 준비 는 기존 파일 사용 이 자동 선택됩니다.
   • 클러스터 구성 파일 을 클러스터 설정파일 다운로드 작업에서 받은 cluster.json 파일을 이용하여 등록합니다.
   • 현재 호스트명 은 해당 호스트의 이름을 자동으로 불러옵니다.
   • 구성 호스트 수 자동으로 계산되어 입력합니다.
   • 클러스터 구성 프로파일 추가 호스트 명 및 IP 정보를 입력 합니다.

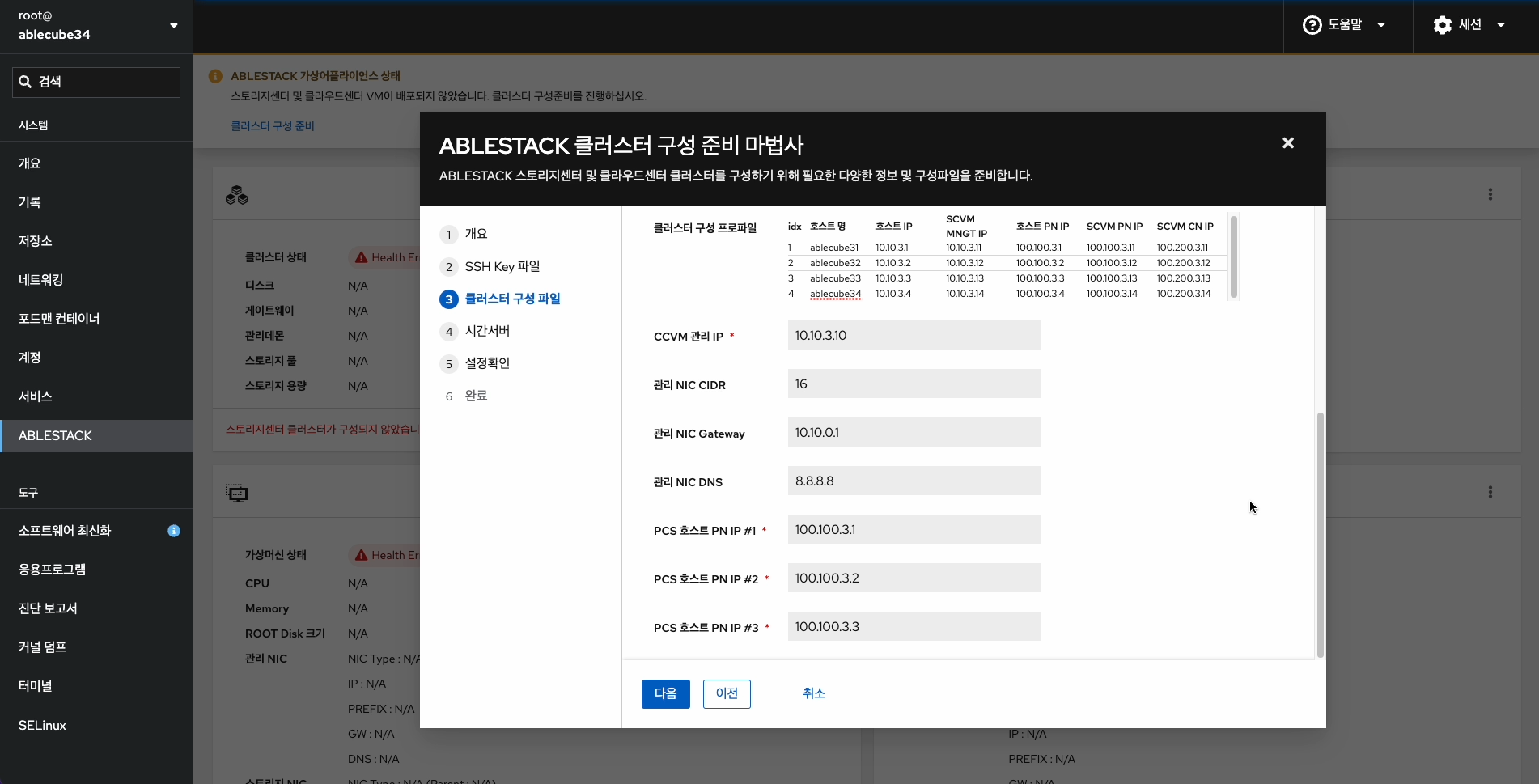

   • CCVM 관리 IP 정보를 확인 합니다.
   • 관리 NIC CIDR 정보를 확인 합니다.
   • 관리 NIC Gateway 정보를 확인 합니다.
   • 관리 NIC DNS 정보를 확인 합니다.
   • PCS 호스트명 PN IP #1 정보를 확인 합니다.
   • PCS 호스트명 PN IP #2 정보를 확인 합니다.
   • PCS 호스트명 PN IP #3 정보를 확인 합니다.
   • 위 항목을 입력 및 확인 후에 다음 버튼을 클릭합니다.

   Info

   현재 호스트명을 자동으로 불러오며, 클러스터 구성 프로파일에 현재 호스트명과 동일한 호스트 명이 존재해야 합니다.
   기존 구성 정보를 수정할 수 없으며 추가 호스트의 정보만 입력가능 합니다.


   Example

   • 호스트 프로파일 예제

   idx	호스트 명	호스트 IP	SCVM MNGT IP	호스트 PN IP	SCVM PN IP	SCVM CN IP
   1	ablecube31	10.10.3.1	10.10.3.11	100.100.3.1	100.100.3.11	100.200.3.11
   2	ablecube32	10.10.3.2	10.10.3.12	100.100.3.2	100.100.3.12	100.200.3.12
   3	ablecube33	10.10.3.3	10.10.3.13	100.100.3.3	100.100.3.13	100.200.3.13
   4	ablecube34	10.10.3.4	10.10.3.14	100.100.3.4	100.100.3.14	100.200.3.14

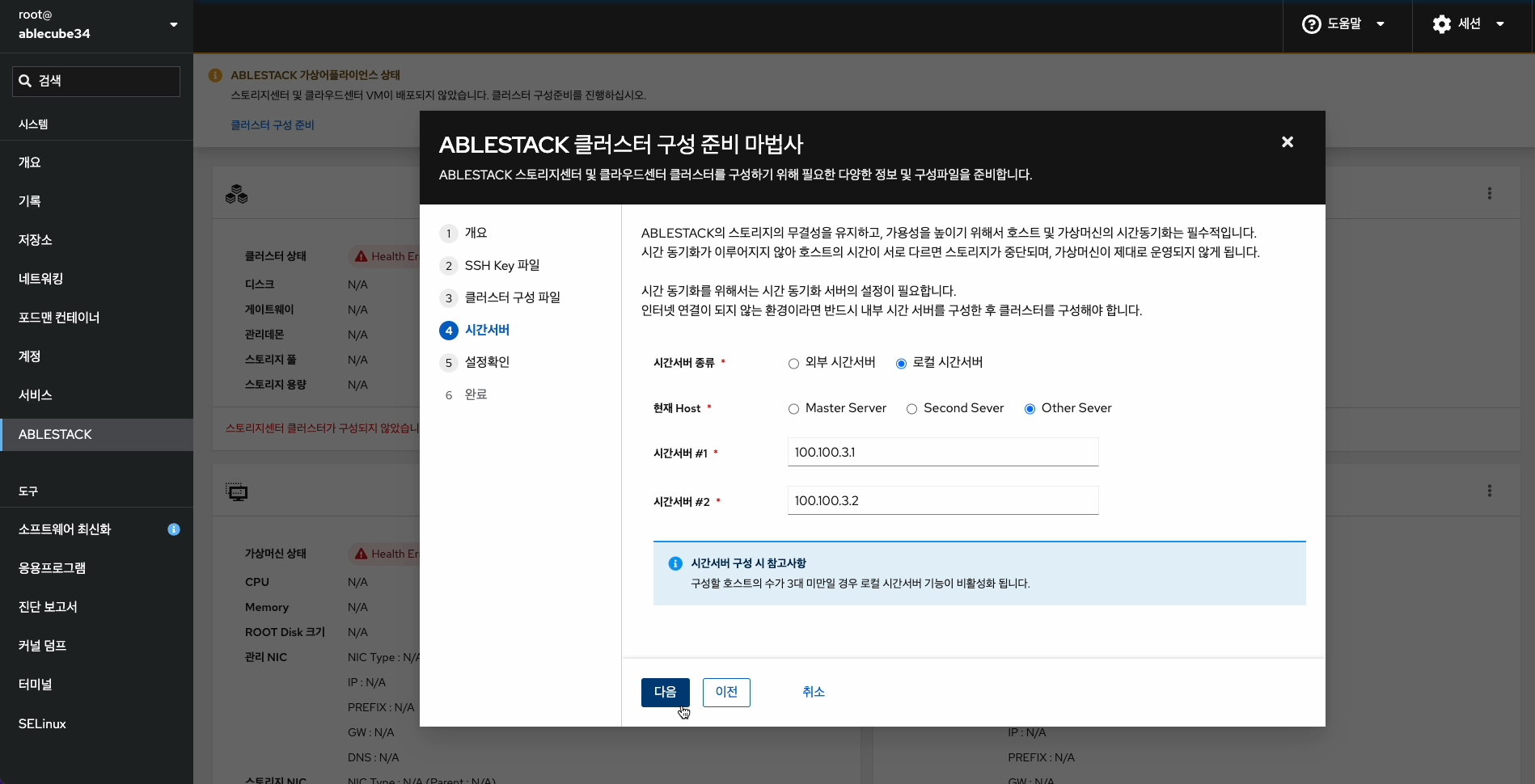

5. 시간서버

   Info

   기존에 클러스터링된 시간 서버(NTP) 정보를 가져와 자동으로 설정합니다.



   • 시간 서버 구성하는 화면입니다.
   • 클러스터 구성 정보를 토대로 시간 서버 입력값을 기본 세팅합니다.
   • 기본적으로 idx1 = Master Server, idx2 = Second Server, idx3 이상 = Other Server로 설정 됩니다.
   • 외부 시간 서버 및 시간서버 1 에는 1번 호스트의 Public Storage IP, 시간서버 2 에는 2번 호스트의 Public Storage IP 을 확인하고 다음 버튼을 클릭합니다.

6. 설정확인

   • 구성 준비에 입력값에 대한 설정을 확인하는 화면입니다.
   • 설정된 값을 확인 후 이상이 없는 경우 완료 버튼을 클릭합니다.

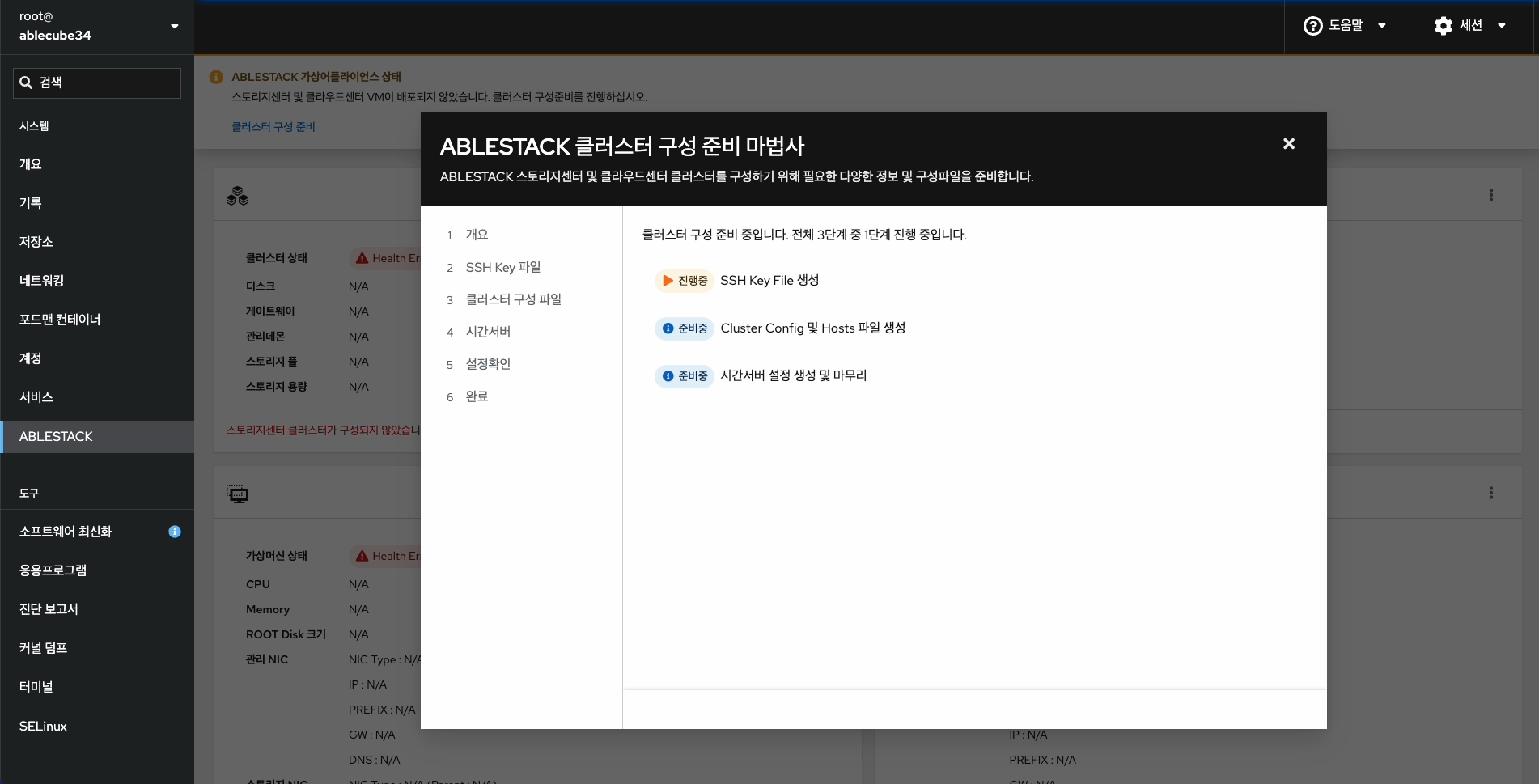

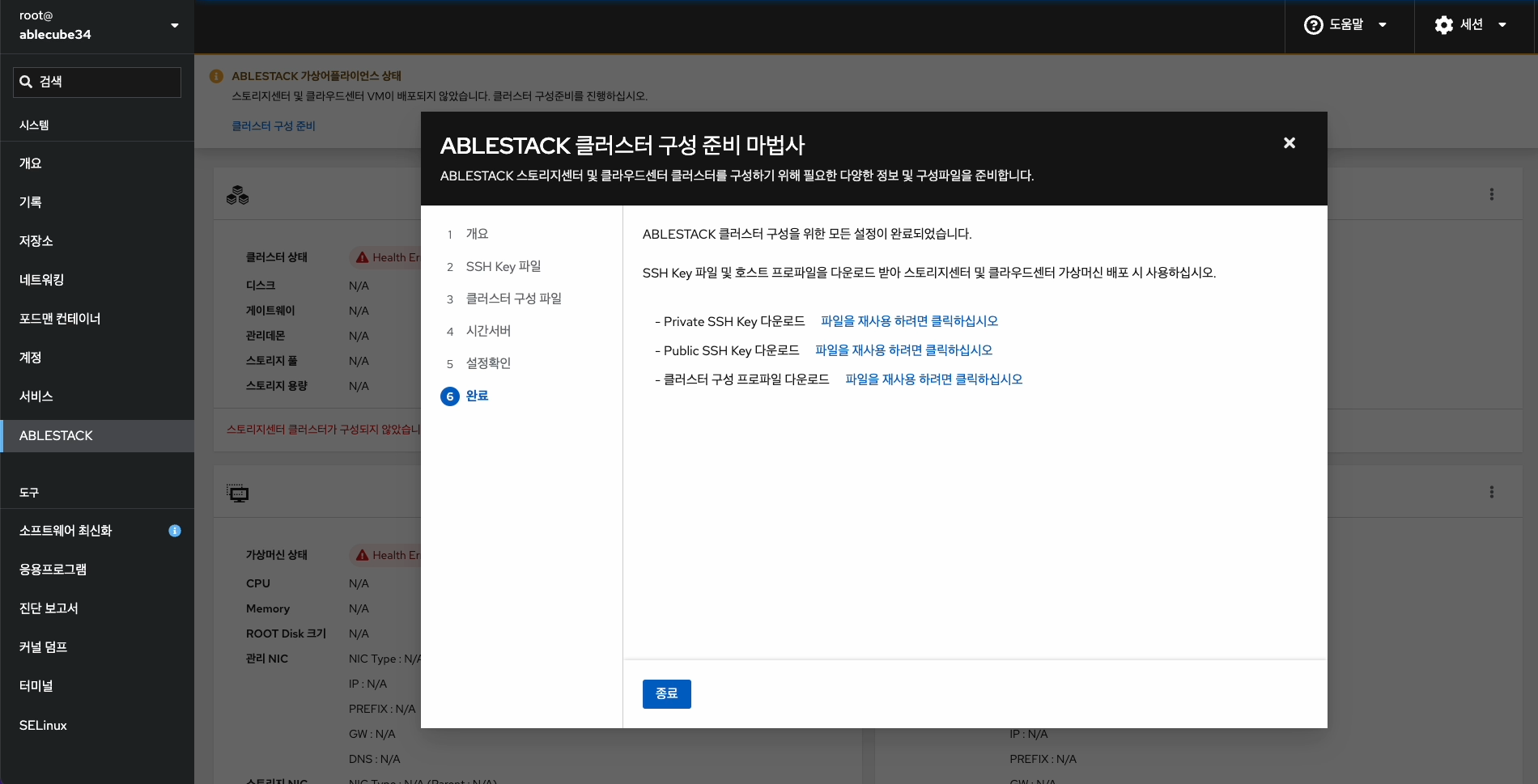

7. 완료

   • 클러스터 구성 준비 3단계 진행상황을 확인합니다.
   • 정상적으로 끝날 경우 완료 화면이 호출 됩니다.



   • 추가 호스트의 경우 설정파일을 다운로드할 필요는 없습니다.

스토리지센터 가상머신 배포¶

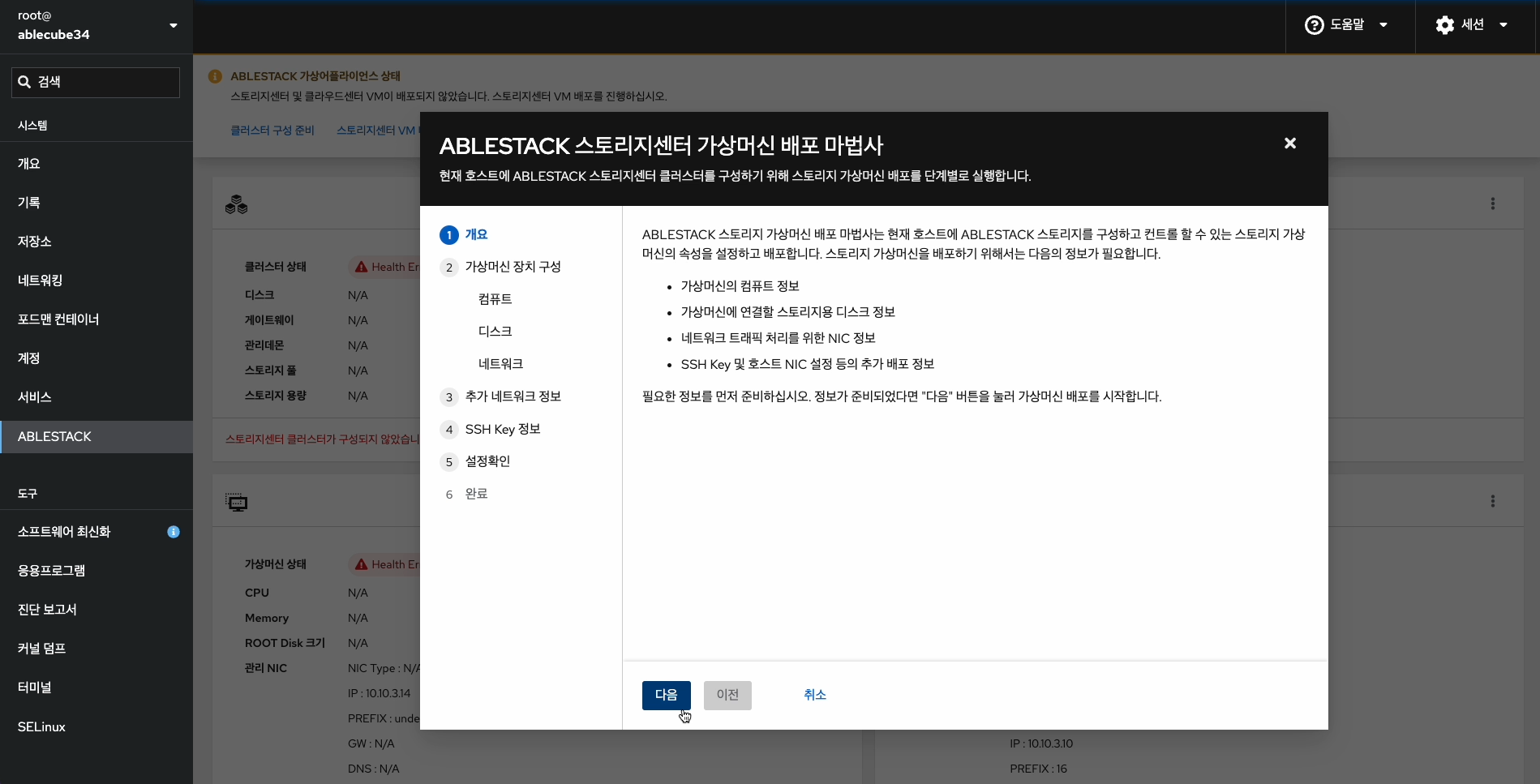

1. 개요

   • ABLESTACK 스토리지센터 가상머신 배포 마법사 화면입니다.

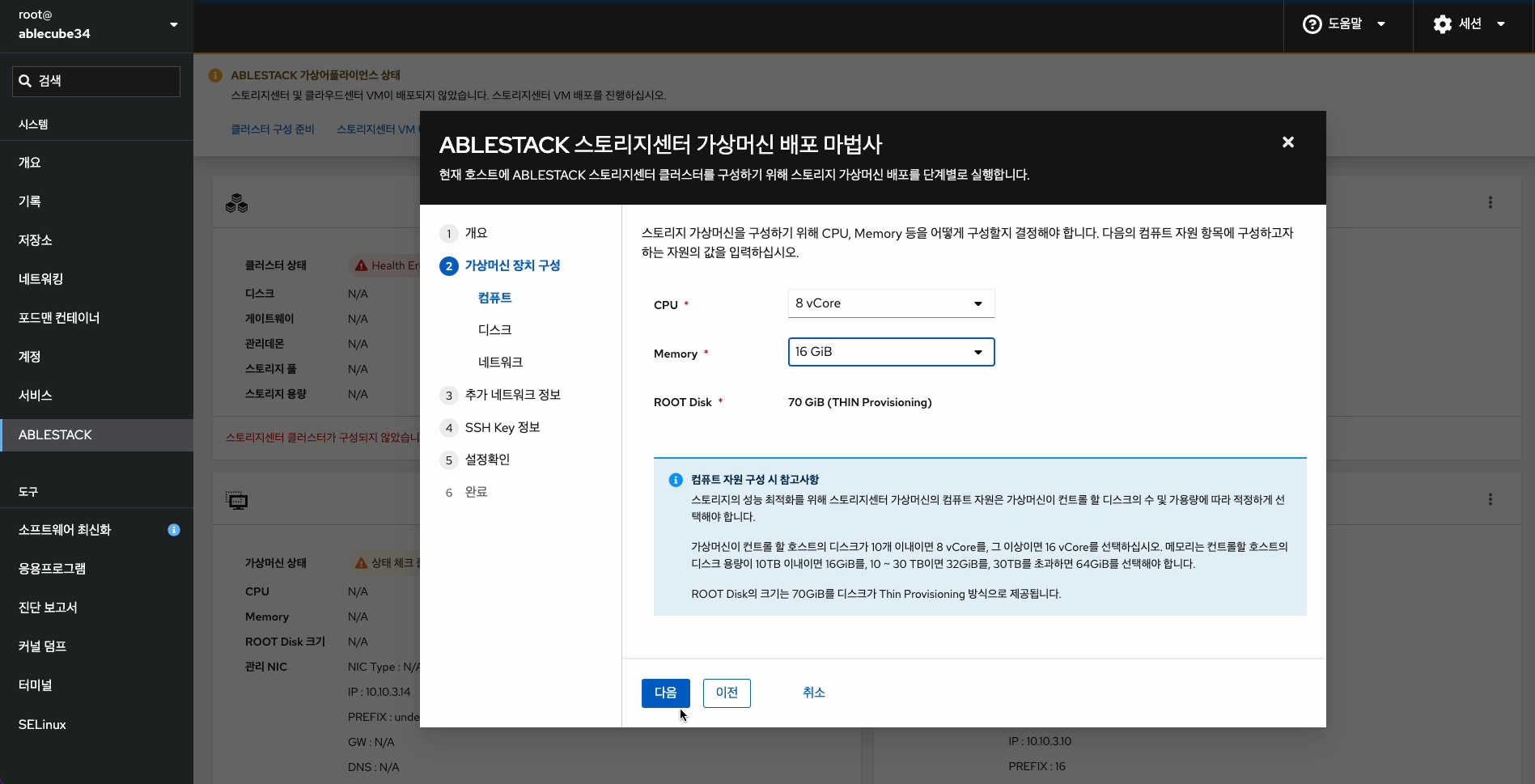

2. 가상머신 장치 구성 - 컴퓨트

   • 스토리지센터 가상머신 장치 구성의 CPU, Memory 구성 화면입니다.
   • CPU 는 8 vCore 를 선택 하고, Memory 는 16GiB 를 선택 하고 다음 버튼을 클릭합니다.

   Tip

   스토리지의 성능 최적화를 위해 스토리지센터 가상머신의 컴퓨트 자원은 가상머신이 컨트롤 할 디스크의 수 및 가용량에 따라 적정하게 선택해야 합니다. CPU 는 컨트롤 할 호스트의 디스크가 10개 이내이면, 8 vCore 를 그이상이면 16 vCore 를 선택히시면 됩니다. Memory 는 컨트롤 할 호스트의 디스크 용량이 10 TB 이내이면, 16 GiB, 10 ~ 30 TB 이면 32 GiB, 30 TB 를 초과하면 64 Gib 를 선택하시면 됩니다. ROOT Disk의 크기는 70GiB 를 디스크가 Thin Provisioning 방식으로 제공됩니다.

3. 가상머신 장치구성 - 디스크

   Info

   스토리지 센터 가상머신의 디스크로 스토리지 클러스터를 구성하게 됩니다. 구성 방법에 따라 Raid-Passthrough와 LUN-Passthrough를 선택하게 됩니다. Raid-Passthrough는 Raid 카드를 스토리지 센터 가성머신에 할당할 경우이며, 해당 항목을 선택하면 Raid 카드 목록이 출력됩니다. LUN-Passthrough는 기 구성된 LUN을 스토리지 센터 가상머신에 할당하는 경우이며, 해당 항목을 선택하면 LUN 목록이 출력됩니다.

   이 문서는 "LUN Passthrough"로 구성하는 방식에 대하여 설명되어 있습니다.

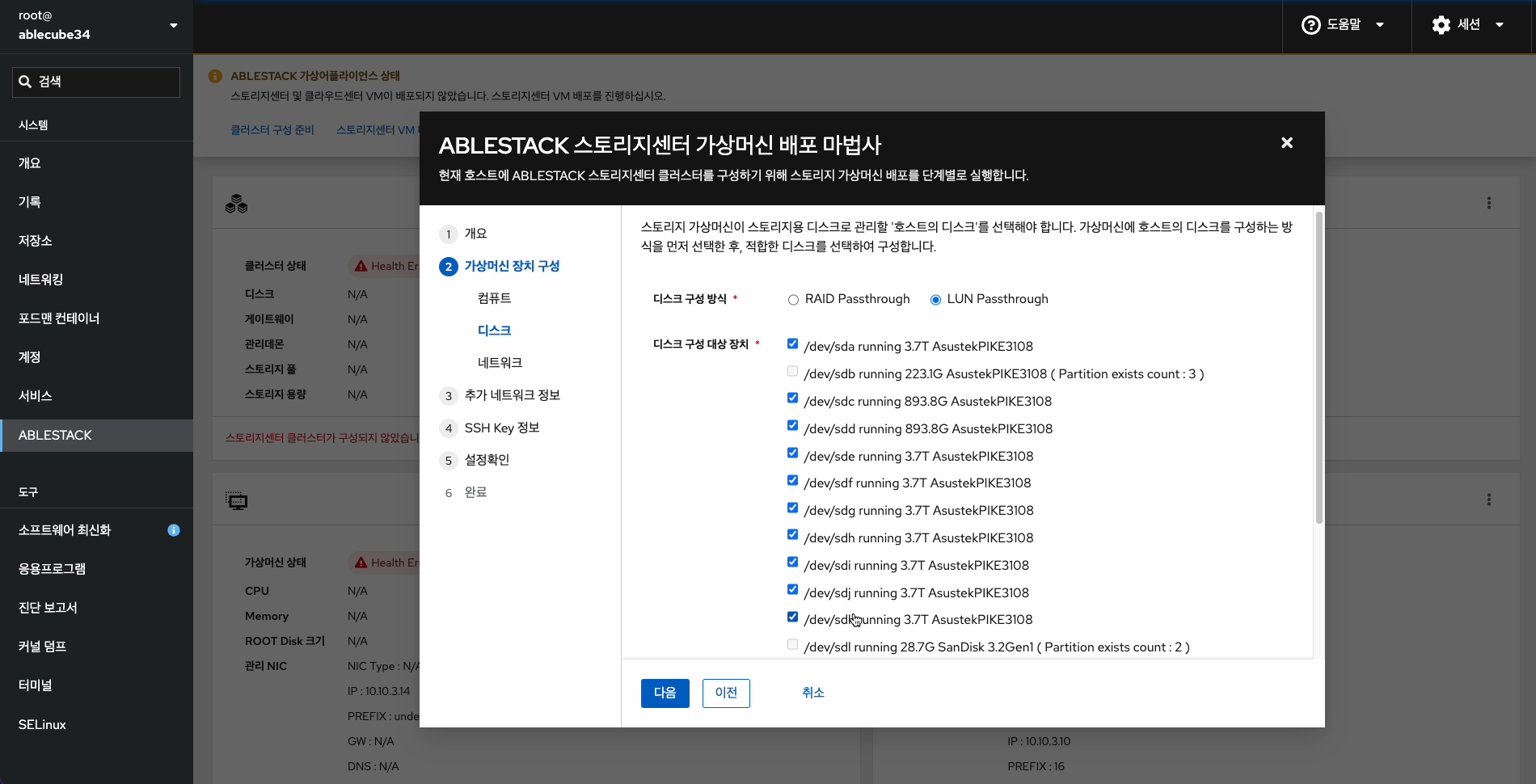

   • 스토리지 센터 가상머신 장치의 디스크 구성 화면입니다.
   • 디스크 구성 방식 은 LUN Passthrough 를 선택하고 Glue 스토리지로 사용할 디스크 를 선택하고 다음 버튼을 클릭 합니다.

   Warning

   가상머신 장치션 구성 - 디스크 구성시 파티션이 구성된 디스크의 선택을 하시면 안됩니다. 만약에 파티션이 구성된 디스크를 선택을 하고 가상 머신을 구성하시면 ABLESTACK Cube 가 삭제가 될 수 있습니다.

4. 가상머신 장치구성 - 네트워크

   Info

   스토리지 센터 가상머신의 관리 및 스토리지 전용 네트워크를 구성하게 됩니다. 구성 방법에 따라 NIC-Passthrough, NIC-Passthrough-Bonding, Bridge-Network를 선택하게 됩니다. NIC-Passthrough 및 NIC-Passthrough-Bonding 일 경우에는 물리적인 NIC 디바이스 목록이 출력됩니다. 서버용 NIC, 복제용 NIC를 선택하시면 됩니다. NIC-Passthrough-Bonding 경우에는 NIC 별로 2개씩 디바이스 목록을 선택하게 됩니다. 실제로 본딩 구성이 되는것은 아니며 스토리지센터 가상머신 배포 후에 해당 관리화면(Cube)에서 본딩 구성을 완료하셔야 합니다. Bridge-Network는 Cube 구성 시 생성했던 Bridge 목록이 출력됩니다.

   이 문서는 "NIC-Passthrough"로 구성하는 방식에 대하여 설명되어 있습니다.

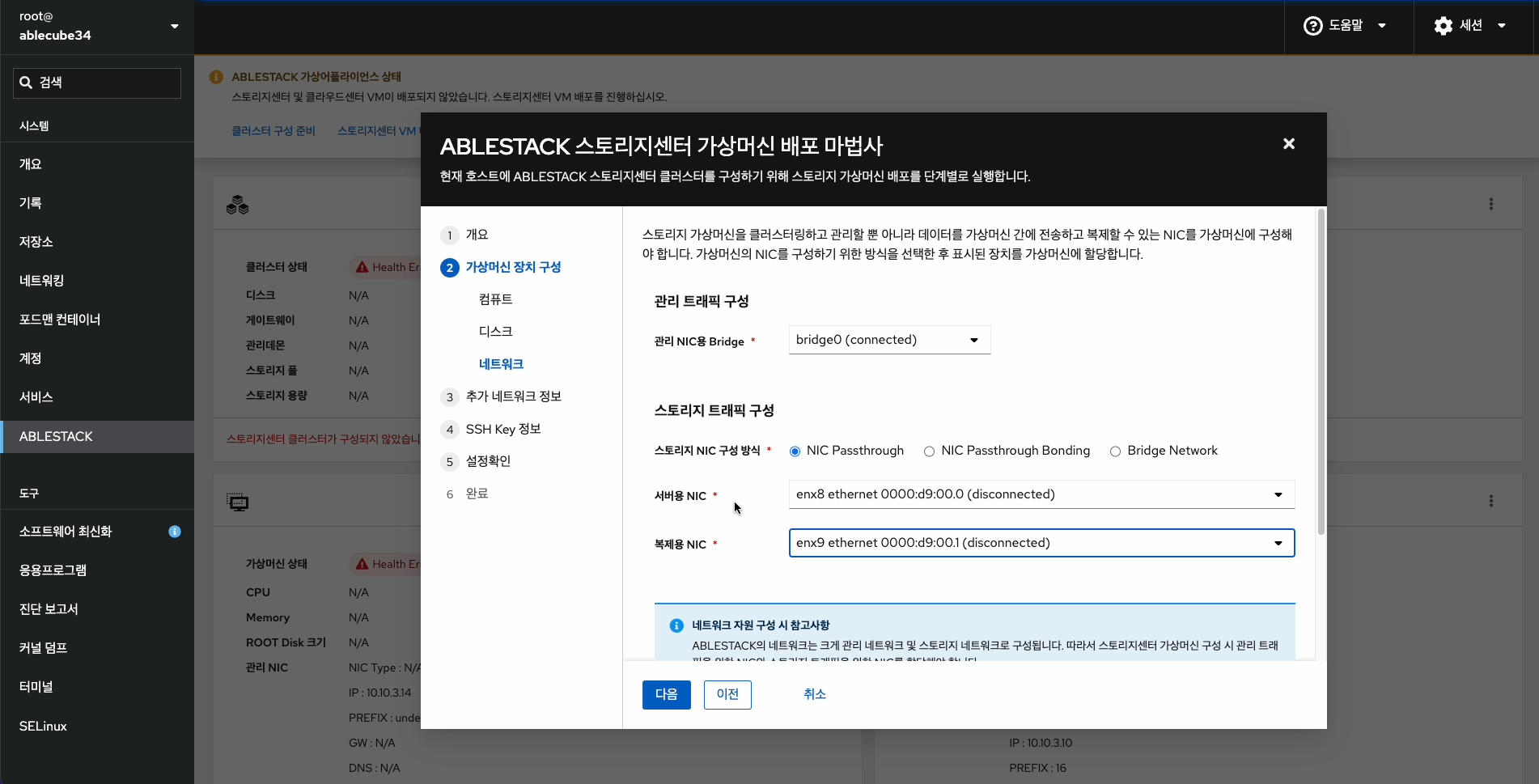

   • 스토리지 센터 가상머신 장치의 네트워크 구성 화면입니다.
   • 관리 NIC 용 Bridge 선택 박스에서 관리용 Bridge 네트워크 를 선택합니다.
   • 스토리지 NIC 구성 방식 에서 NIC Passthrough 를 선택하고 서버용 NIC 선택 박스에서는 서버용으로 사용할 NIC 를 복제용 NIC 선택 박스에서는 복제용으로 사용할 NIC 을 선택하고 다음 버튼을 클릭합니다.

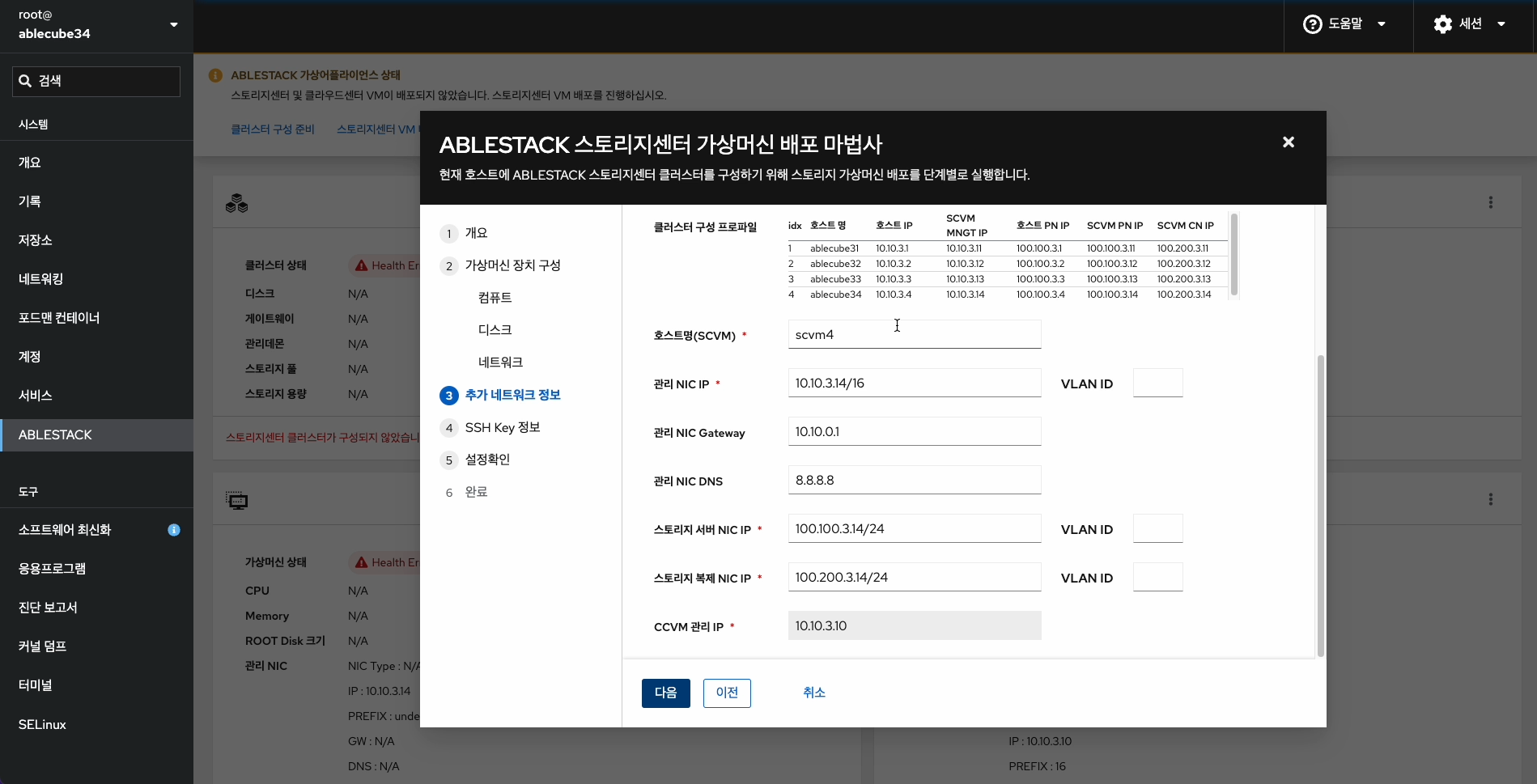

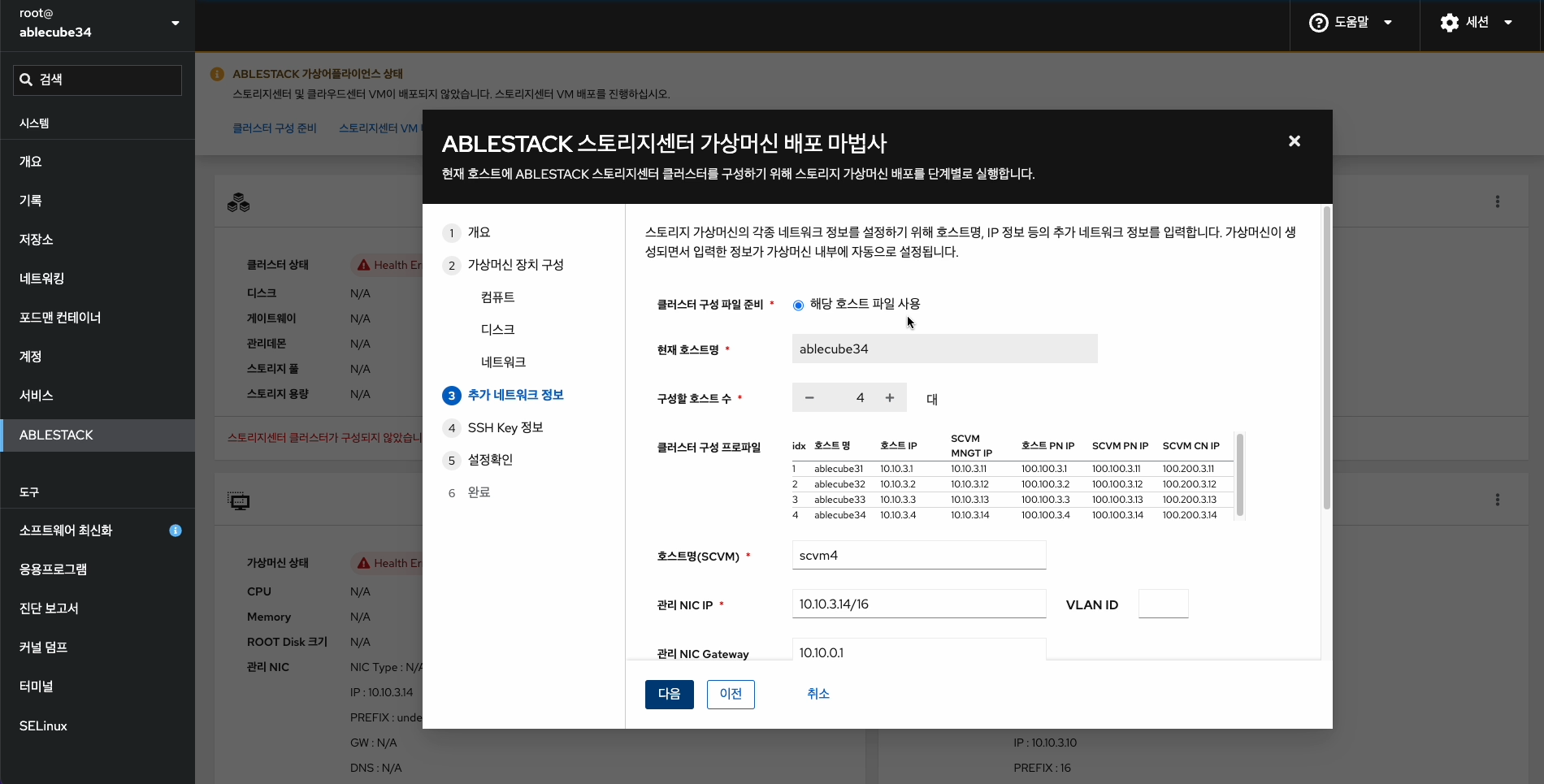

5. 추가 네트워크 정보

   • 클러스터 구성 파일 준비 해당 호스트 파일 사용으로 자동 선택되며, ablecube 호스트 설정 정보를 자동으로 읽어와 클러스터 구성 정보 및 네트워크 IP 정보를 세팅합니다.
   • 호스트명(SCVM) 을 입력 및 확인합니다.
   • 관리 NIC IP 를 입력 및 확인합니다.



   • 관리 NIC Gateway 를 입력 및 확인합니다.
   • 관리 NIC DNS 를 입력 및 확인합니다.
   • 스토리지 서버 NIC IP 를 입력 및 확인합니다.
   • 스토리지 복제 NIC IP 를 입력 및 확인합니다.
   • CCVM 관리 IP 를 확인합니다.

   Info

   스토리지센터 가상머신 배포시 ablecube 호스트에서 설정파일 읽어와 일부 정보를 자동세팅되며 입력 정보를 정확히 확인해야 합니다. 해당 화면의 IP 정보 는 예제 입니다. IP 정보는 사이트 정보에 맞춰서 수정해야 합니다.

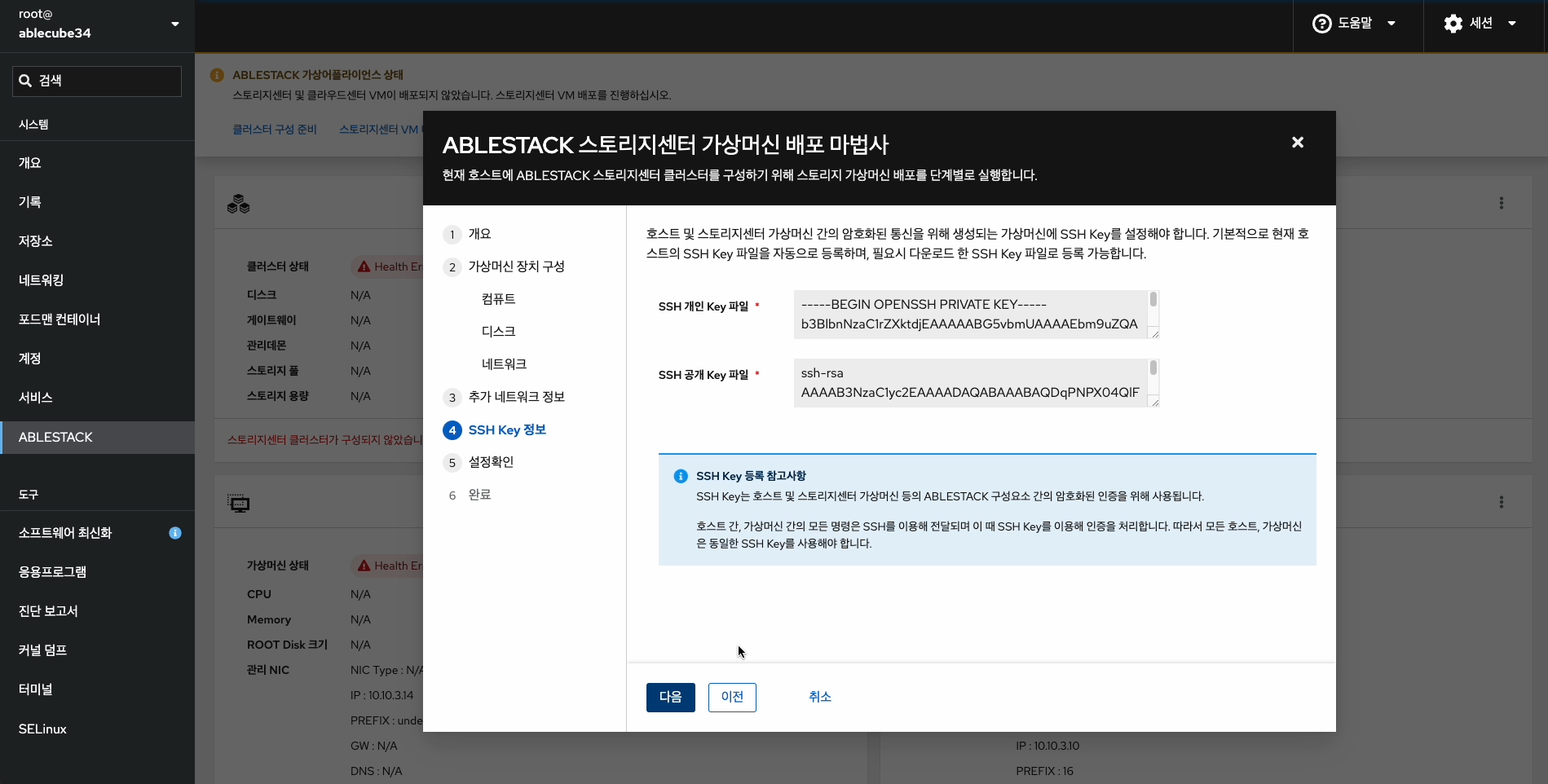

6. SSH Key 정보

   • SSH Key 정보를 확인하는 화면입니다.
   • 클러스터 구성시 호스트에 등록된 호스트의 키 정보로 자동세팅됩니다.

   Info

   SSH 개인 Key 파일 명은 id_rsa, SSH 공개 Key 파일명은 id_rsa.pub 으로 고정되어 있습니다. 키 파일명을 변경할 경우 등록이 불가능 합니다.

7. 설정확인

   • 스토리지센터 가상머신 배포를 위한 구성정보 확인하는 화면입니다.
   • 배포 버튼을 클릭하면 확인창이 보이며 실행 버튼을 눌러 스토리지 가상머신을 배포 합니다.

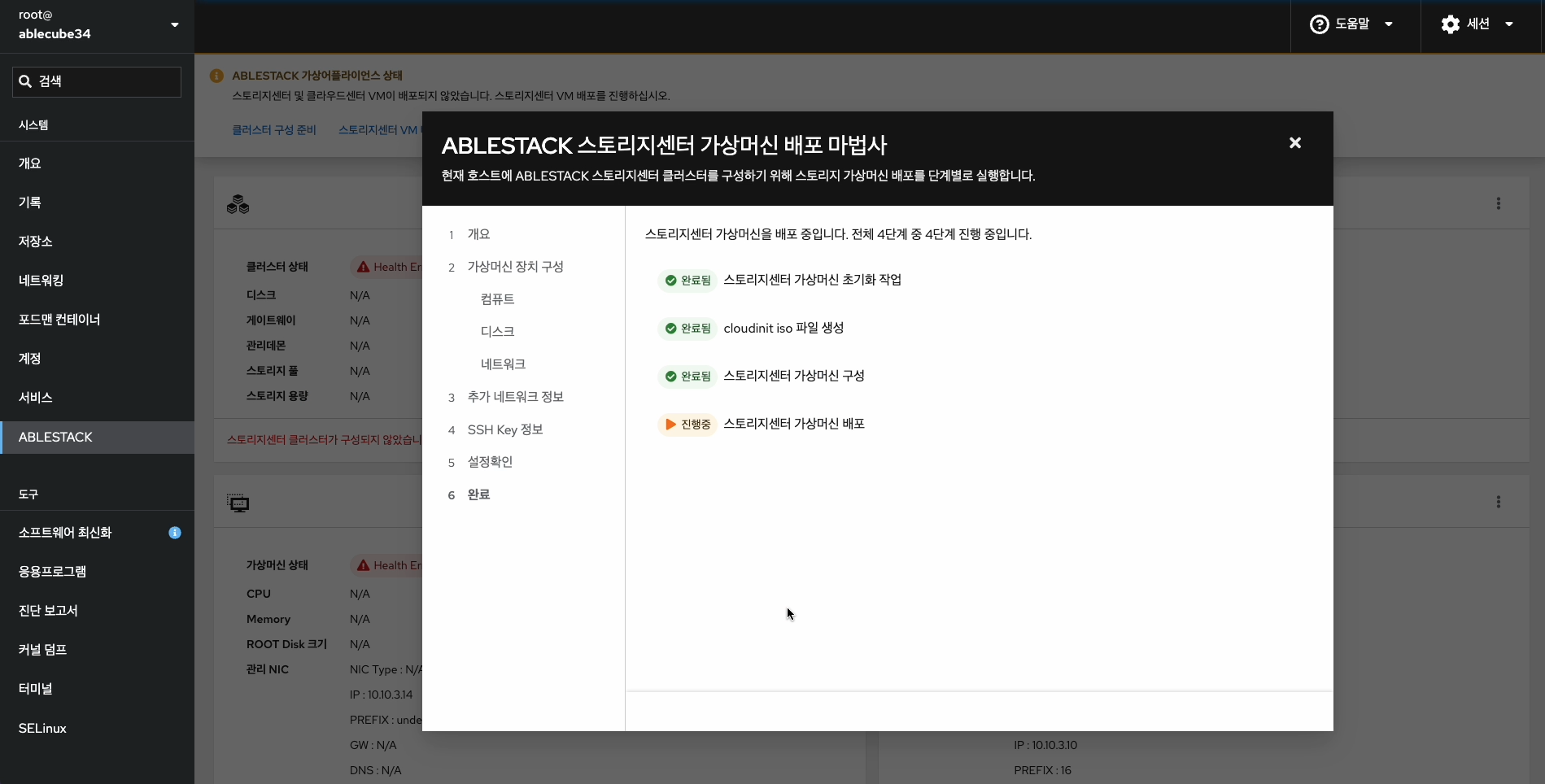

8. 배포

   • 스토리지센터 가상머신 배포 진행상황을 확인 할 수 있는 화면입니다.

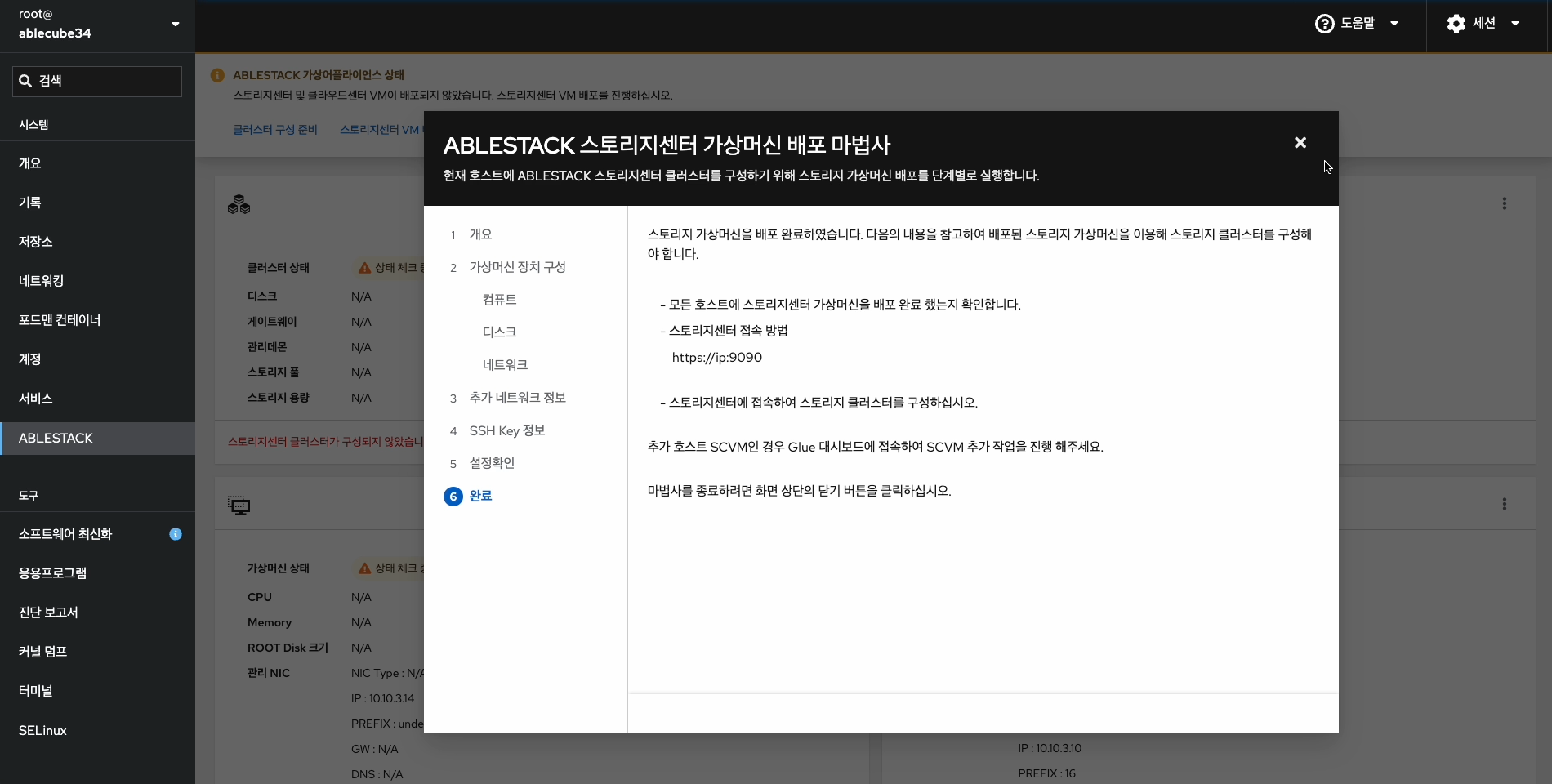

9. 완료

   • 스토리지센터 가상머신 배포 완료 후 화면입니다.

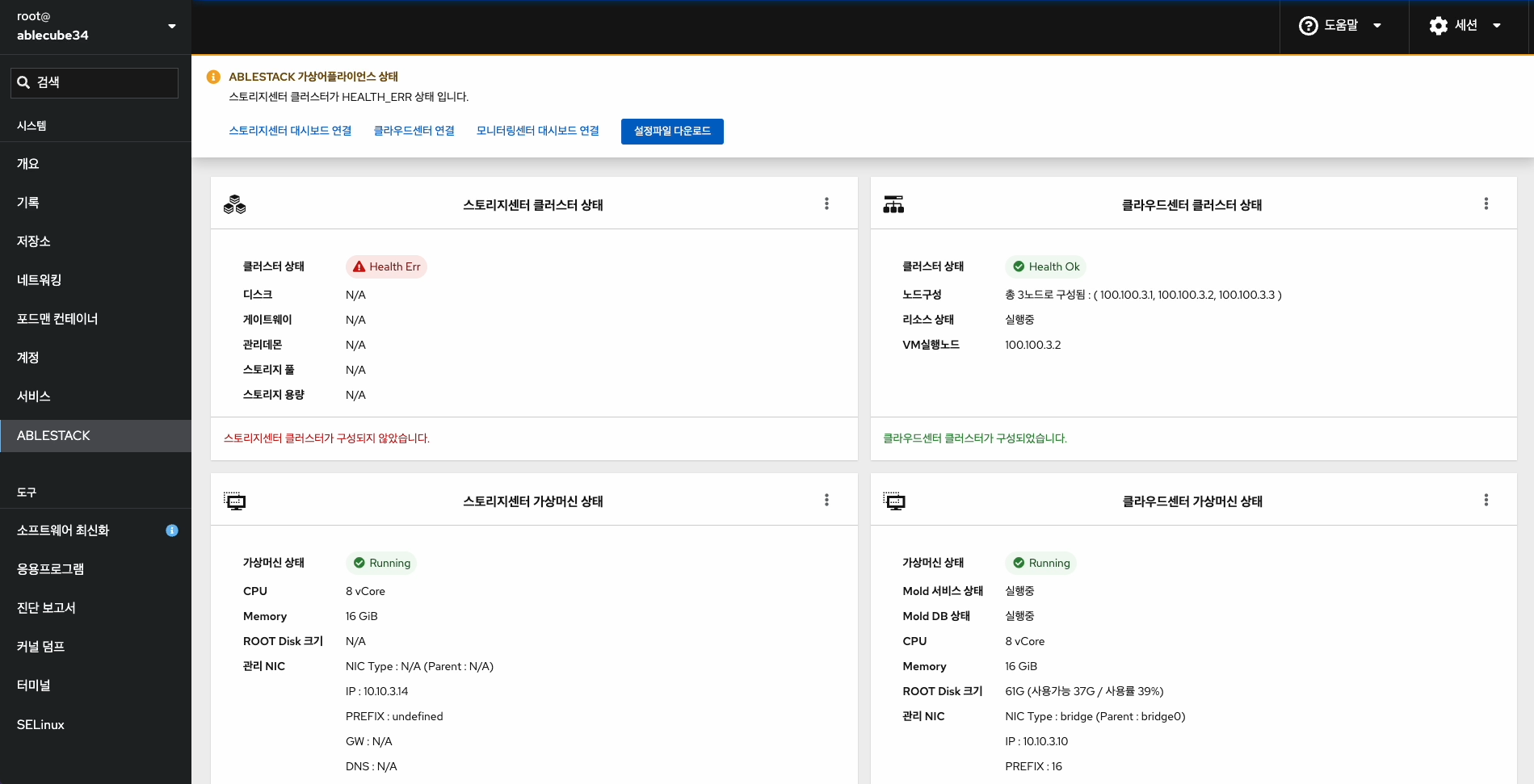

10. 스토리지센터 가상머신 상태 확인

    • 스토리지센터 가상머신 상태 카드에서 가상머신 상태가 Running 인지 확인합니다.

Glue에 스토리지센터 가상머신 추가¶

1. Glue 대시보드 연결

   • 기 구축된 1번 Cube 로 이동하여 로그인 합니다.
   • 상단 리본의 스토리지센터 대시보드 연결 링크를 클릭하여 Glue 대시보드로 연결합니다.

2. 스토리지센터 가상머신 추가

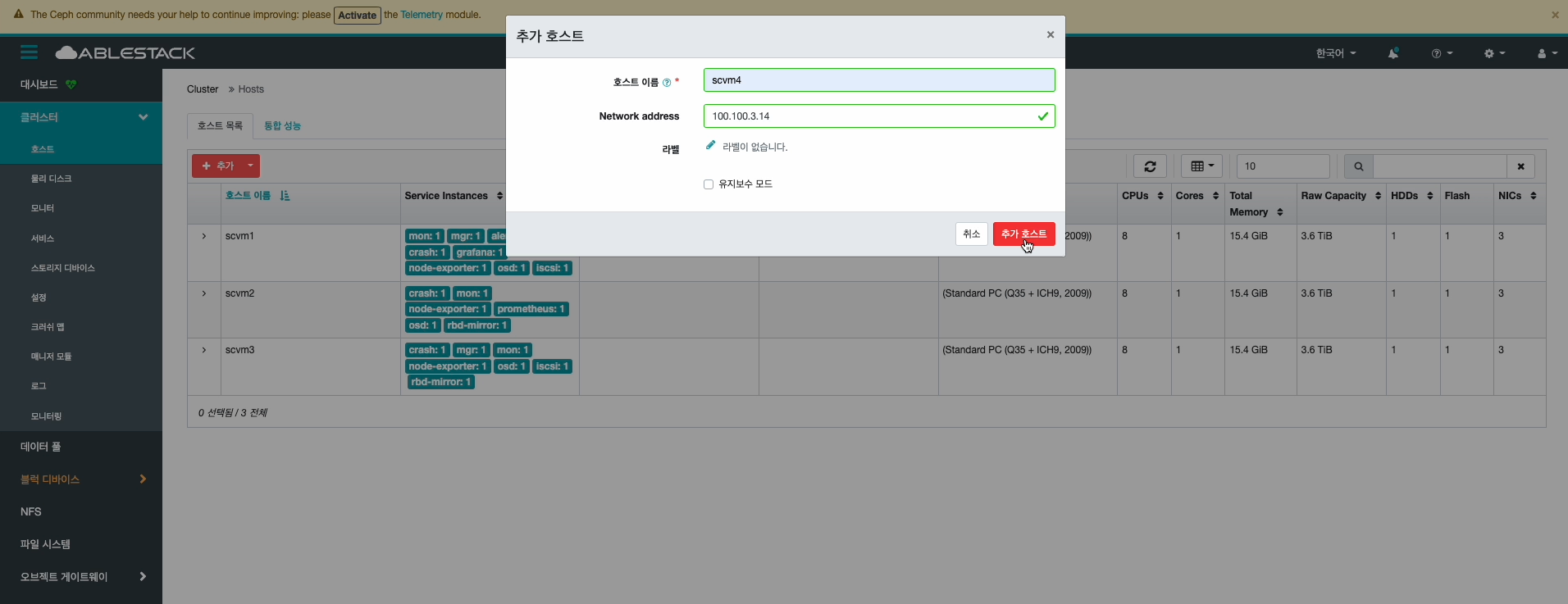

   • Glue 대시보드에 로그인하여, 클러스터 > 호스트 메뉴에서 추가버튼을 클릭하면 보이는 화면입니다.
   • 호스트 이름 항목에 추가되는 스토리지센터 가상머신의 **호스트 명**을 입력합니다.
   • Network address 항목에 추가되는 스토리지센터 가상머신의 **scvm pn ip**을 입력합니다.
   • 추가 호스트 버튼을 클릭하여 Glue 스토리지 클러스터에 추가합니다.

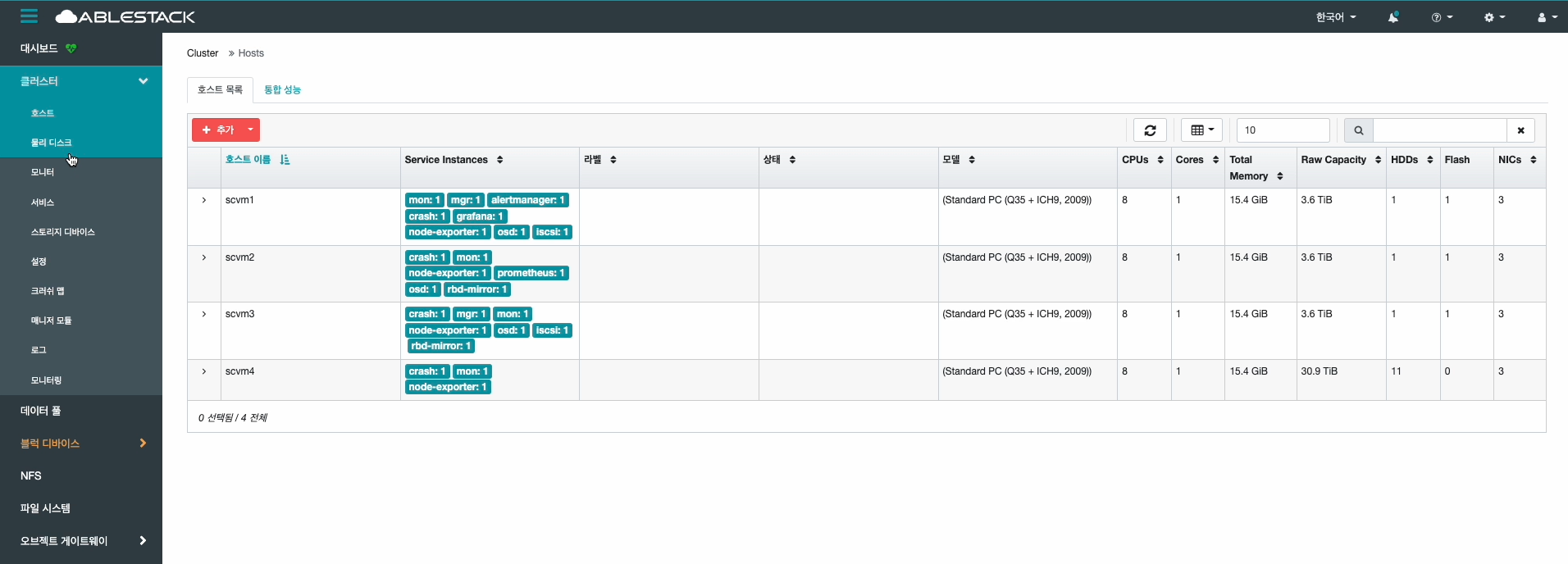

3. 스토리지센터 가상머신 추가 완료

   • 호스트 목록에 추가된 스토리지센터 가상머신을 확인합니다.

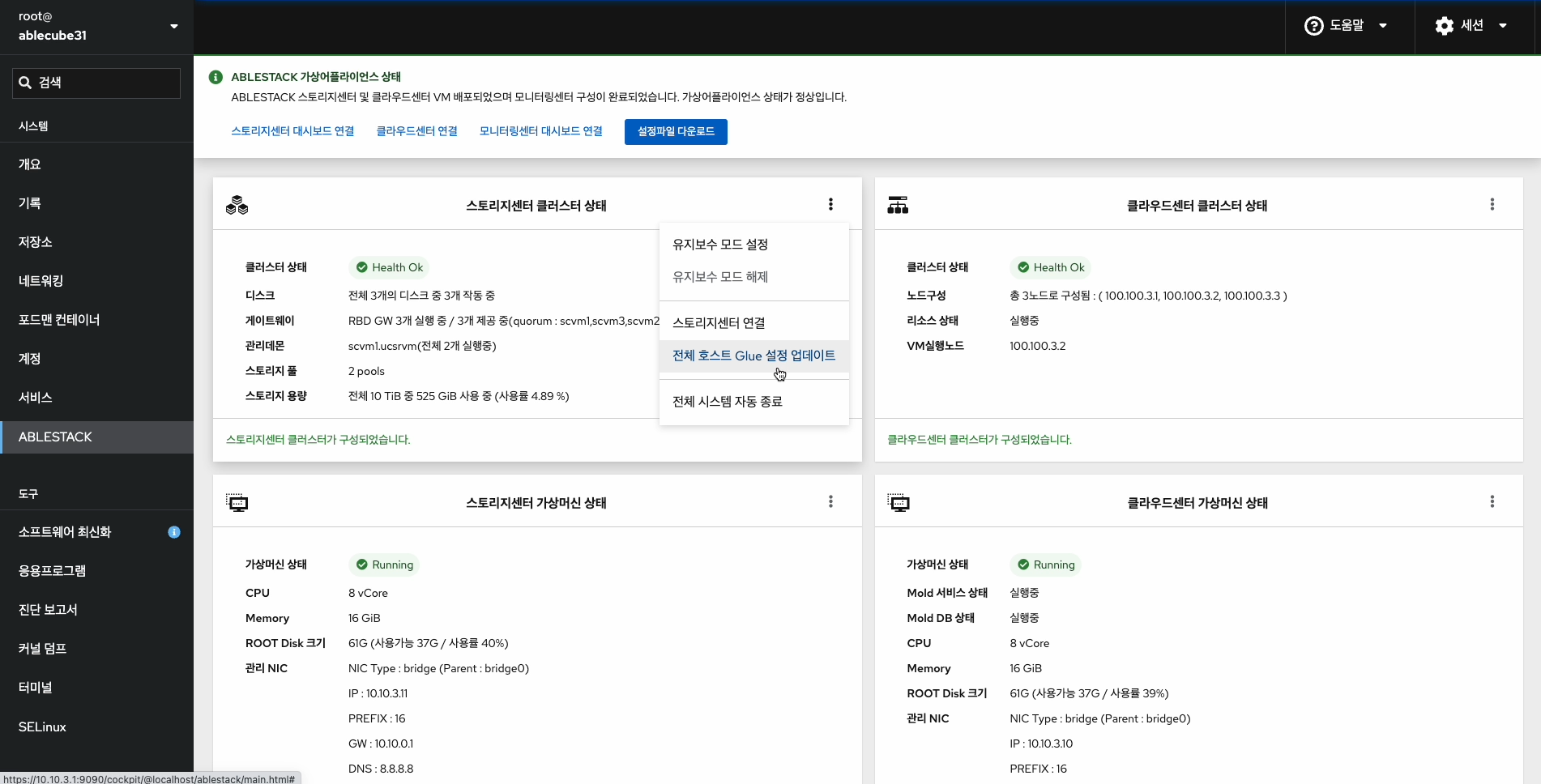

4. 전체 호스트 Glue 설정정보 업데이트

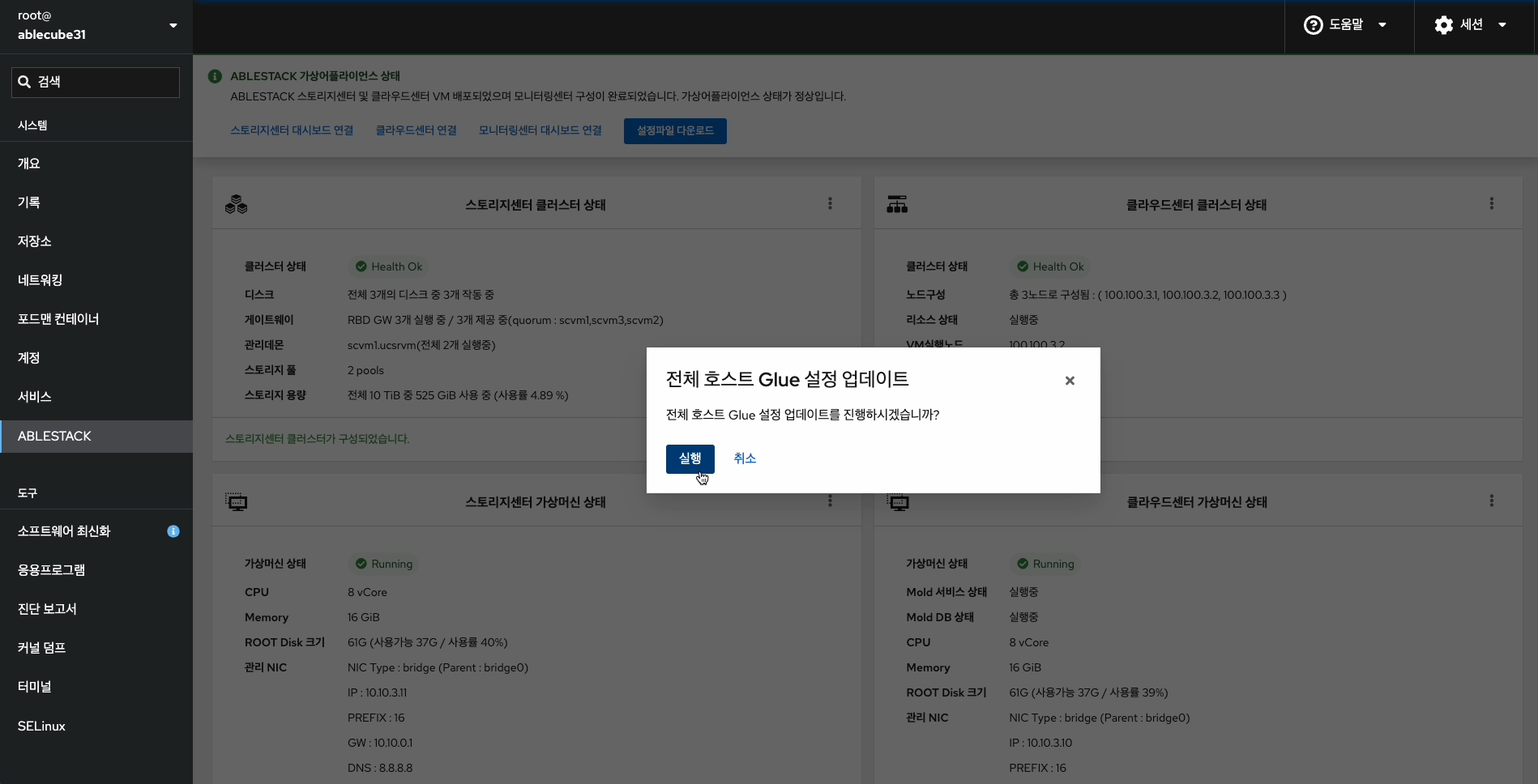

   • 1번 Cube에서 ABLESTCK > 스토리지센터 클러스터 상태 카드 메뉴의 전체 호스트 Glue 설정 업데이트 를 클릭합니다.

   - 실행 버튼을 클릭하여 모든 호스트에 Glue 설정정보를 업데이트 합니다.

Mold에 호스트 추가¶

1. Mold 대시보드 연결

   • 1번 Cube 로 이동하여 로그인 합니다.
   • 상단 리본의 클라우드센터 대시보드 연결 링크를 클릭하여 Mold 대시보드로 연결합니다.

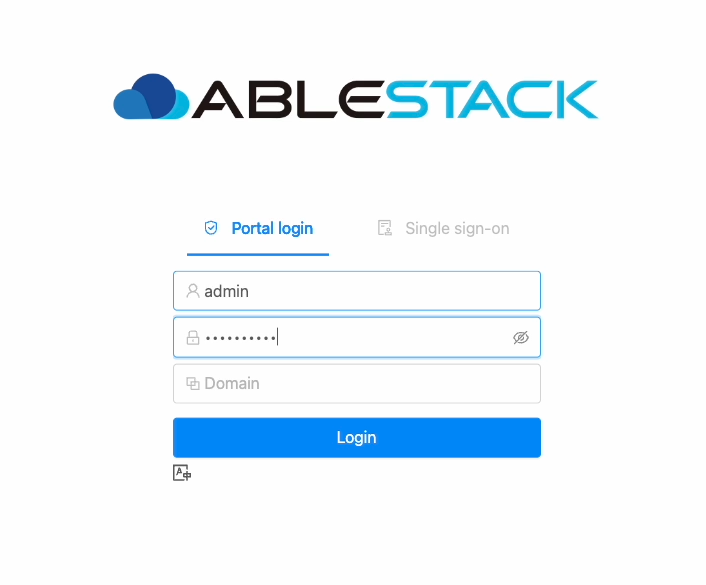

   - IP, Password를 입력하여 로그인합니다.

2. Mold 호스트 추가

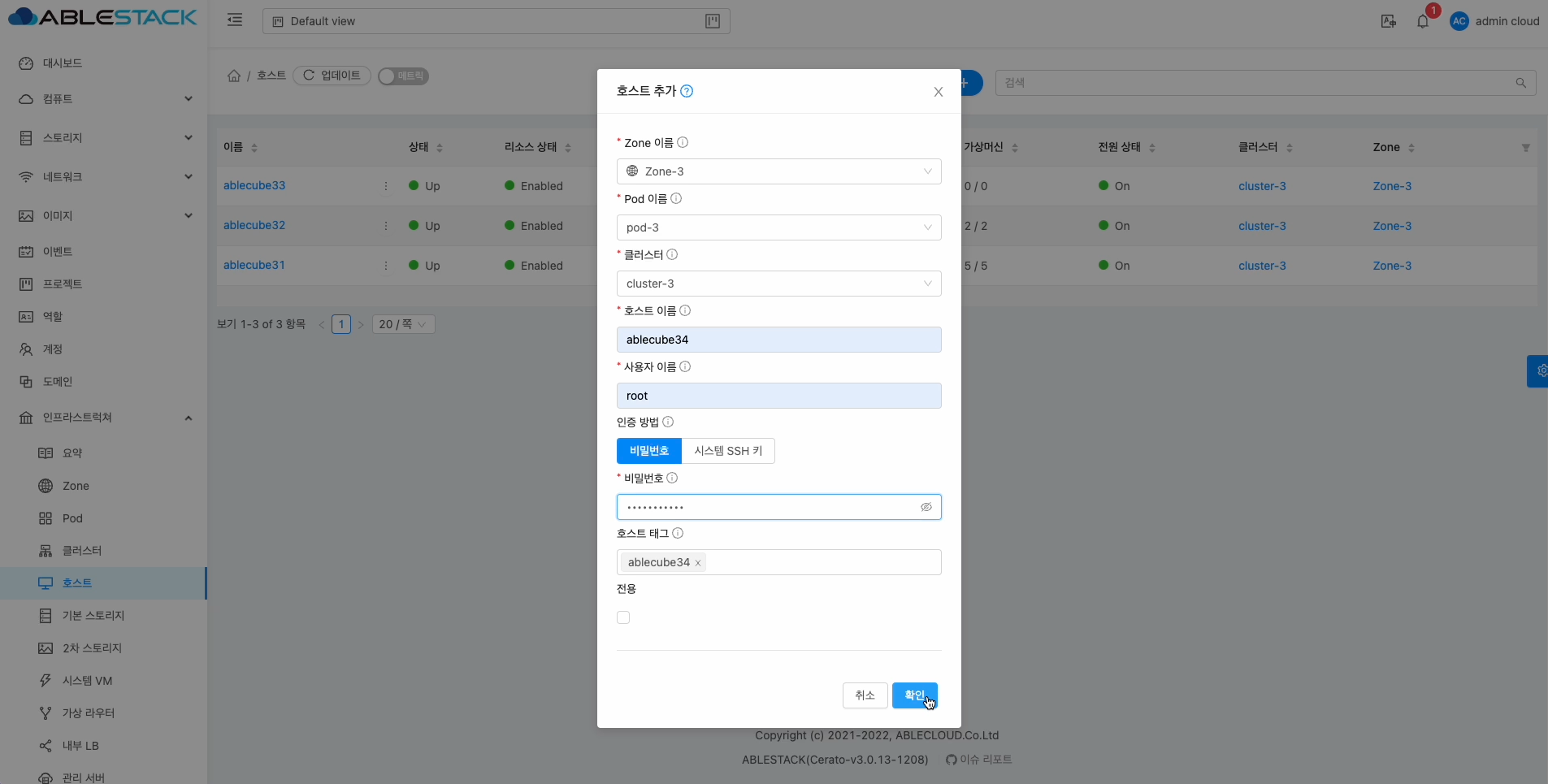

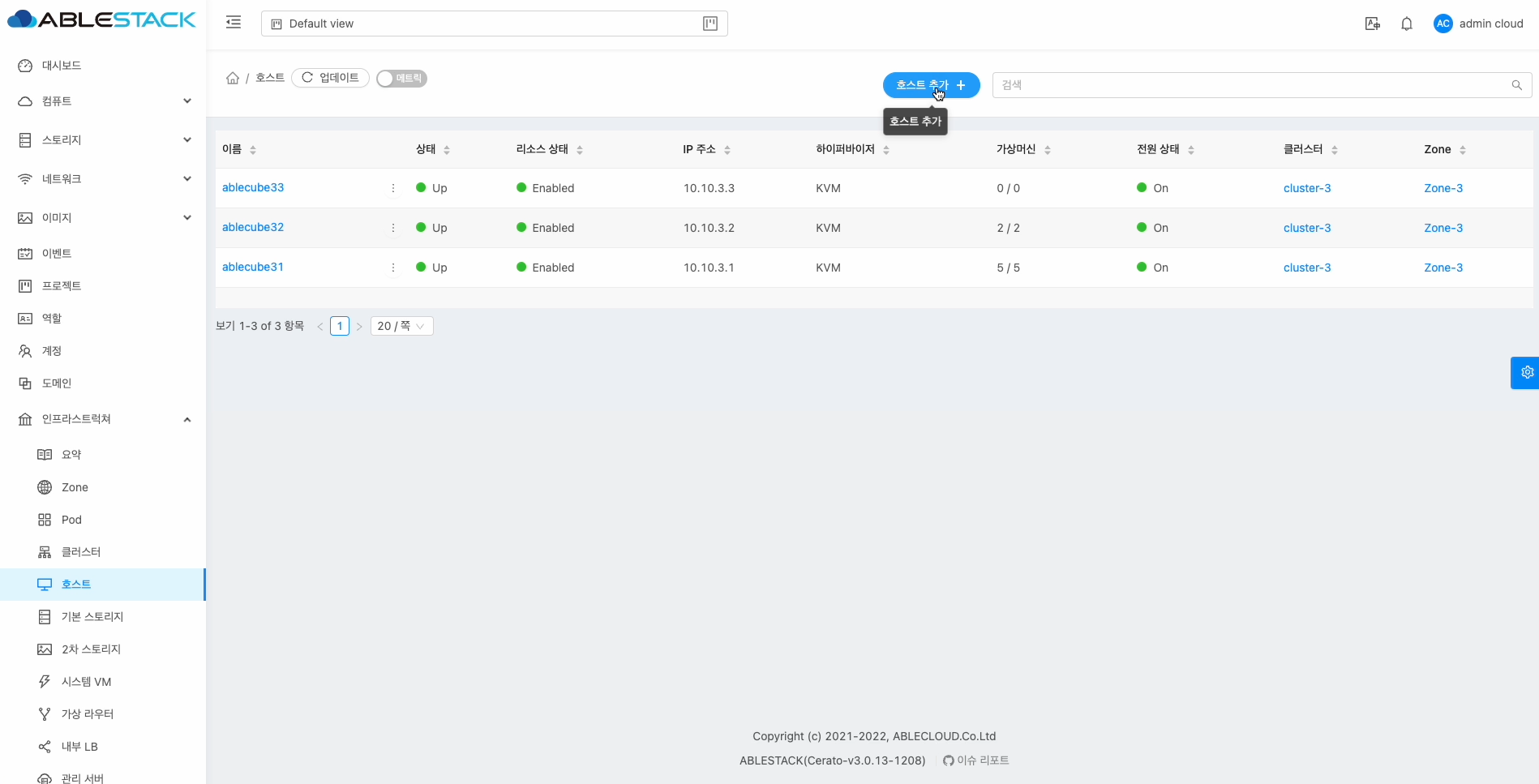

   • Mold 대시보드에 로그인하여, 인프라스트럭쳐 > 호스트 메뉴에서 호스트 추가 버튼을 클릭합니다.



   • Zone 이름 을 입력합니다.
   • Pod 이름 을 입력합니다.
   • 클러스터 를 입력합니다.
   • 호스트 이름 을 입력합니다.
   • 사용자 이름 을 입력합니다.
   • 비밀번호 를 입력합니다.
   • 호스트 태그 를 입력합니다.
   • 위 정보를 입력후 확인 버튼을 클릭하여 Mold에 컴퓨팅 호스트를 추가합니다.

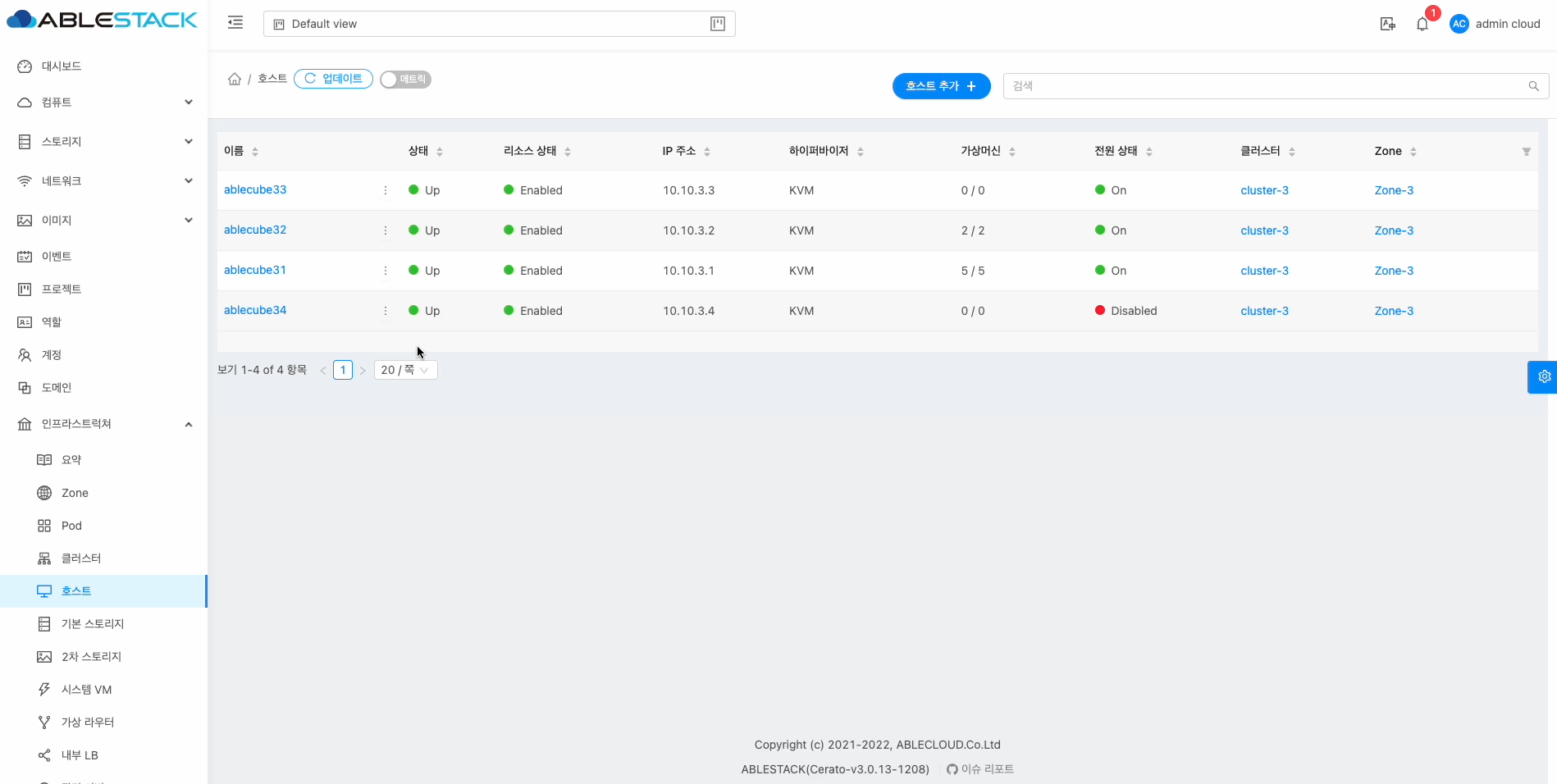

3. Mold 호스트 추가 완료

   • 호스트 목록에 추가된 호스트 정보를 확인할 수 있습니다.

4. 원격 관리 구성 및 활성화

   • 호스트에 대한 원격 관리 구성을 설정합니다.
   • 주소 를 입력합니다.
   • 포트 를 623 으로 입력합니다.
   • 사용자 이름 을 입력합니다.
   • 비밀번호 를 입력합니다.
   • 드라이버 를 ipmitool 로 선택합니다.
   • 관리콘솔 프로토콜 을 https 를 선택합니다.
   • 관리 콘솔 포트 는 비우고 넘어갑니다.
   • 확인 을 눌러 구성합니다.

   - 원격 관리 활성화하여 전원 상태가 활성화 인지 확인합니다.

   모니터링 정보 업데이트¶

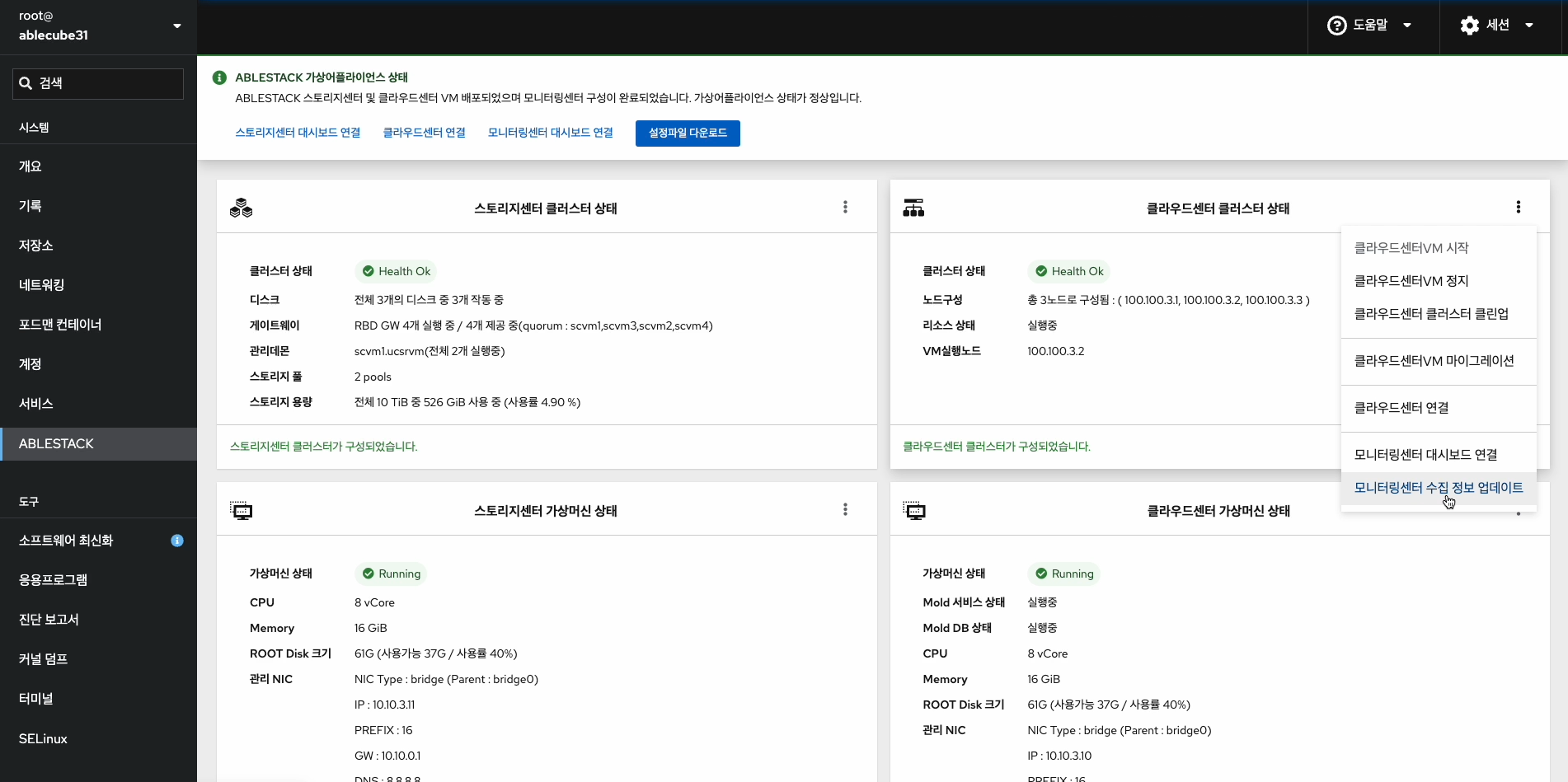

5. 모니터링 정보 업데이트

   • 1번 Cube 로 이동하여 로그인 합니다.
   • Cube에서 ABLESTCK > 클라우드센터 클러스터 상태 카드 메뉴의 모니터링센터 수집 정보 업데이트 를 클릭합니다.

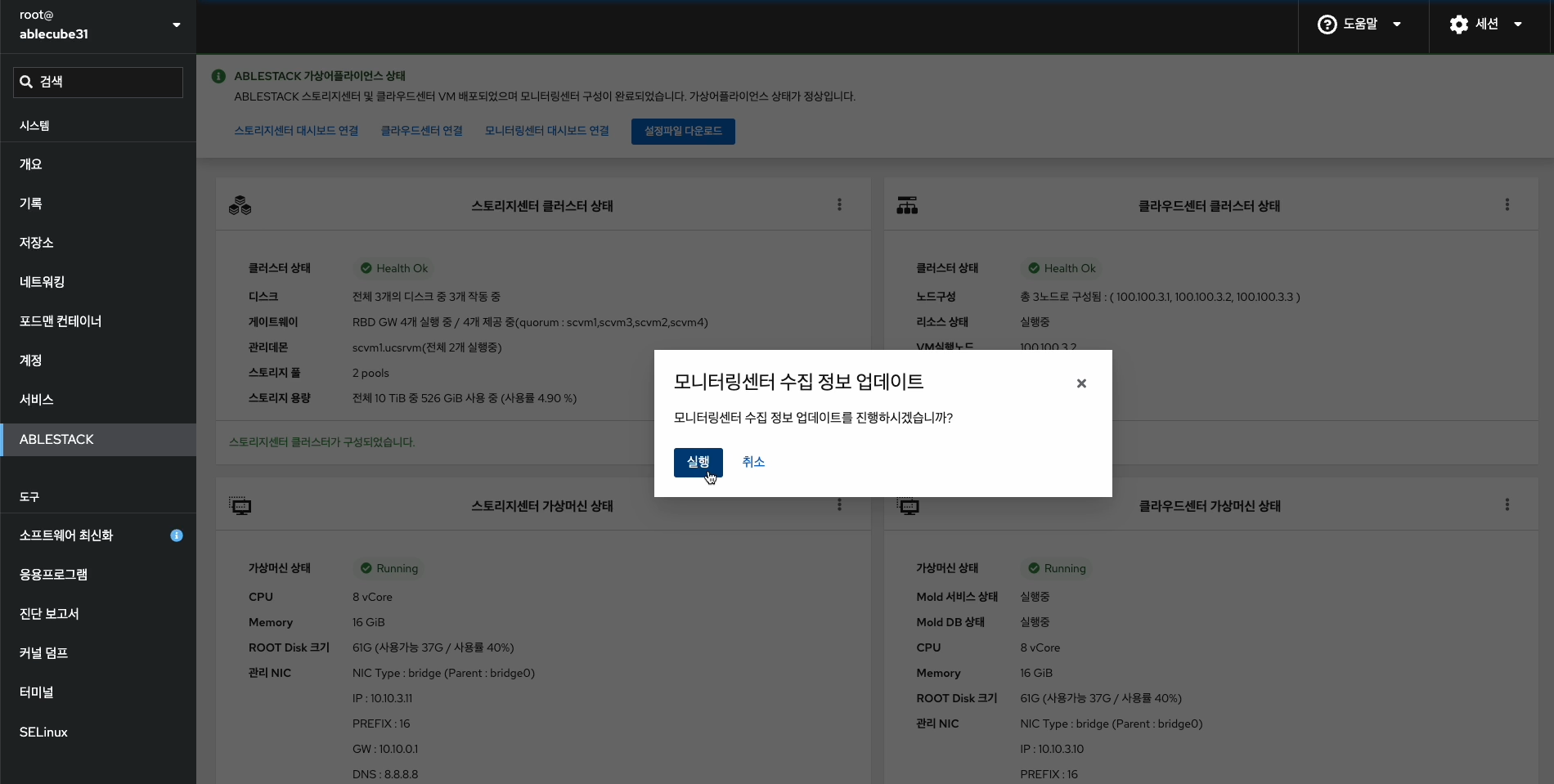

6. 모니터링센터 수집 정보 업데이트

   • 실행 버튼을 클릭하여 모니터링 센터에 모든 호스트의 수집정보를 업데이트 합니다.

7. 모니터링센터 수집 정보 업데이트 완료

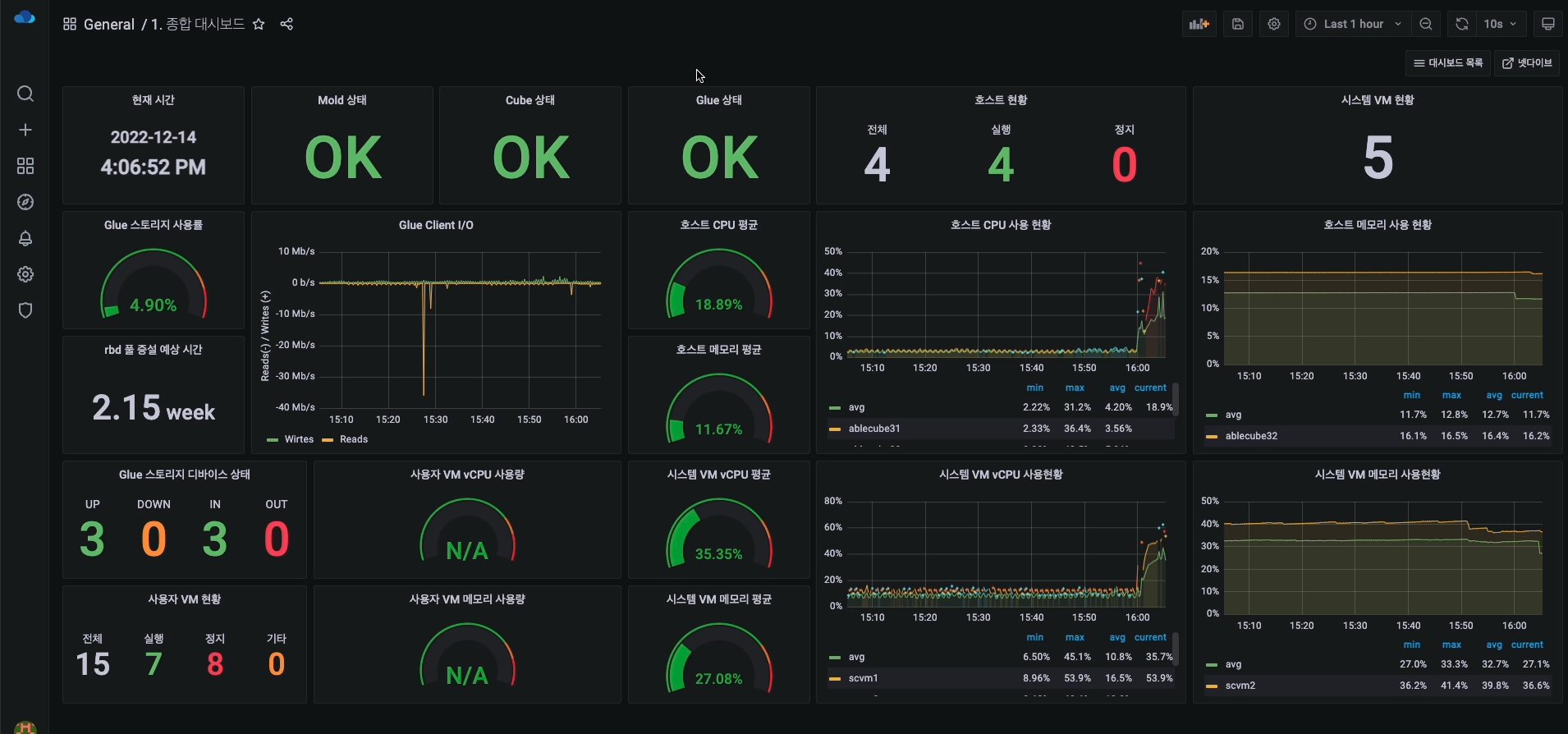

   • Wall 대시보드로 이동하여 로그인 합니다.
   • 1. 종합현황대시보드 에서 호스트 현황에 호스트가 추가되었는지 확인합니다.

추가 호스트가 여러대인경우 해당 작업을 반복하십시오.
