VPC¶

개요¶

VPC(Virtual Private Cloud)는 ABLESTACK 내에서 독립적이고 격리된 네트워크 영역입니다. VPC는 전통적인 물리적 네트워크처럼 구성할 수 있는 가상 네트워크 구조를 제공합니다. 이를 통해 원하는 IP 주소 범위 내에서 프라이빗 주소를 가진 인스턴스를 실행할 수 있습니다. 또한, VPC 내에서 네트워크 계층(Network Tiers)을 설정하여, IP 주소 범위에 따라 비슷한 종류의 인스턴스를 그룹화할 수 있습니다.

목록 조회¶

1. VPC 목록을 확인하는 화면입니다. 생성된 VPC 목록을 확인하거나 VPC 추가 버튼을 클릭하여 VPC를 생성할 수 있습니다.

VPC 추가¶

1. VPC 추가 버튼 클릭 하여 VPC 추가 팝업을 호출합니다.

2. VPC 추가를 위한 항목을 입력합니다.

   • 이름: 이름을 입력합니다.
   • 설명: 설명을 입력합니다.
   • Zone: Zone을 선택합니다.
   • 소유자 유형: 소유자 유형을 선택합니다.
   • 도메인: 도메인을 선택합니다.
   • 계정: 계정을 선택합니다.
   • CIDR: CIDR를 입력합니다.
   • VPC 오퍼링: VPC 오퍼링을 선택합니다.
   • 확인 버튼을 클릭하여 VPC를 생성합니다.

편집¶

1. 해당 VPC의 정보를 업데이트합니다.



   • 편집 버튼을 클릭하여 VPC 편집 화면을 호출합니다.



   • 수정할 항목 을 입력합니다.
   • 확인 버튼을 클릭하여 VPC를 편집 합니다.

VPC 재시작¶

1. VPC를 재시작합니다.



   • VPC 재시작 버튼을 클릭하여 VPC 재시작 화면을 호출합니다.



   • 확인 버튼을 클릭하여 VPC을 재시작합니다.

VPC 삭제¶

1. VPC를 삭제합니다.



   • VPC 삭제 버튼을 클릭하여 VPC 삭제 화면을 호출합니다.



   • 확인 버튼을 클릭하여 VPC을 삭제합니다.

상세 탭¶

1. VPC에 대한 상세정보를 조회하는 화면입니다. 해당 VPC의 이름, 아이디, 설명, CIDR, 네트워크 도메인, Redundant VPC, 재시작 필요, Zone, 계정, 도메인, Public 인터페이스 MTU 등의 정보를 확인할 수 있습니다.



네트워크 탭¶

1. VPC에 대한 서브 네트워크를 조회 및 관리하는 화면입니다. 해당 네트워크의 서브넷 이름, 상태, CIDR, ACL 등의 정보를 확인할 수 있습니다.



새 서브넷 추가¶

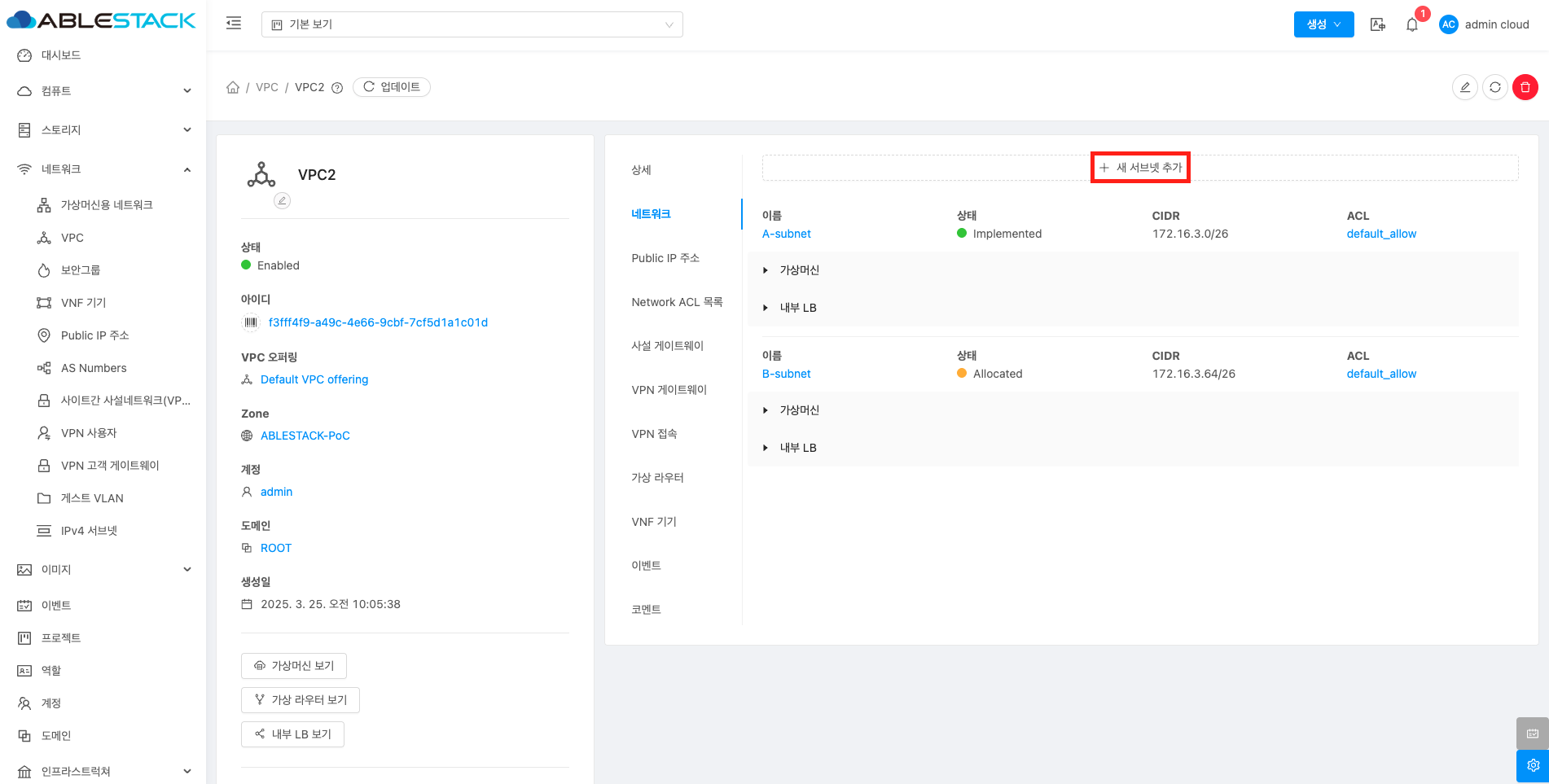

1. VPC의 새 서브넷 추가 버튼을 클릭하여 새 서브넷 추가 화면으로 이동합니다.



2. VPC의 새 서브넷 추가 버튼을 클릭하여 새 서브넷 추가 화면으로 이동합니다.



   • 이름: 이름을 입력합니다.
   • 네트워크 오퍼링: 네트워크 오퍼링을 선택합니다.
   • 게이트웨이: 게이트웨이를 입력합니다.
   • 넷마스크: 넷마스크를 입력합니다.
   • ACL: ACL을 입력합니다.
   • 확인 버튼을 클릭하여 새 서브넷을 추가합니다.

새 서브넷 가상머신 추가¶

1. 가상머신 추가 버튼을 클릭하여 가상머신 생성 화면으로 이동



2. 가상머신 생성에 필요한 값을 입력합니다.



   • 이름: 이름을 입력합니다.
   • 소유자 유형: 소유자 유형을 선택합니다.
   • 도메인: 도메인을 선택합니다.
   • 계정: 계정을 선택합니다.
   • Zone: Zone을 선택합니다.
   • Pod: Pod를 선택합니다.
   • 클러스터: 클러스터를 선택합니다.
   • 호스트: 호스트를 선택합니다.



   • 템플릿: 템플릿을 선택합니다.



   • 컴퓨트 오퍼링: 컴퓨트 오퍼링을 선택합니다.



   • 데이터 디스크: 데이터 디스크를 선택합니다.
   • 네트워크: 네트워크를 선택합니다.



   • SSH 키 쌍: SSH 키 쌍을 선택합니다. (필요시)
   • 부팅 유형: 부팅 유형을 선택합니다.
   • 부팅 모드: 부팅 모드를 선택합니다.
   • TPM 활성화: TPM 활성화를 선택합니다.



   • 이름: 이름을 입력합니다
   • VM 시작 버튼을 클릭하여 새 서브넷에 가상머신을 추가합니다.

내부 LB 추가¶

1. VPC의 새 서브넷에 내부 LB 추가 버튼을 클릭하여 내부 LB 추가 화면을 호출합니다.



2. 내부 LB 추가에 필요한 값을 입력합니다.



   • 이름: 이름을 입력합니다.
   • 설명: 설명을 입력합니다.
   • Source IP 주소: Source IP 주소를 입력합니다.
   • Source 포트: Source 포트를 입력합니다.
   • 가상머신 포트: 가상머신 포트를 입력합니다.
   • 알고리즘: 알고리즘을 선택합니다.
   • 확인 버튼을 클릭하여 내부 LB 추가합니다.

Public IP 주소 탭¶

1. VPC에 대한 서브 네트워크를 조회 및 관리하는 화면입니다. 해당 Public IP 주소의 서브넷 이름, 상태, CIDR, ACL 등의 정보를 확인할 수 있습니다.



새 IP 주소 가져오기¶

1. 새 IP 주소 가져오기 버튼을 클릭하여 새 IP 주소 가져오기 화면으로 이동



2. 새 IP 주소 가져오기에 필요한 값을 입력합니다.



   • IP 주소: IP 주소를 선택합니다.
   • 확인 버튼을 클릭하여 새 IP 주소 가져오기로 Public IP를 추가합니다.

사설 게이트웨이 탭¶

1. VPC에 네트워크 사설 게이트웨이를 조회 및 관리하는 화면입니다. 해당 Network 사설 게이트웨이 목록의 IP, 상태, 게이트웨이, 넷마스크, VLAN/VNI 등의 정보를 확인할 수 있습니다.



사설 게이트웨이 추가¶

1. 사설 게이트웨이 추가 버튼을 클릭하여 사설 게이트웨이 추가하기 화면으로 이동



2. 사설 게이트웨이 추가에 필요한 값을 입력합니다.



   • 물리 네트워크: 물리 네트워크를 선택합니다.
   • VLAN/VNI: VLAN/VNI를 입력합니다.
   • 연결된 네트워크: 연결된 네트워크를 선택합니다.
   • Public IP 주소: Public IP 주소를 입력합니다.
   • 게이트웨이: 게이트웨이를 입력합니다.
   • 넷마스크: 넷마스크를 입력합니다.
   • ACL: ACL을 선택합니다.
   • 확인 버튼을 클릭하여 새 게이트웨이를 추가합니다.

사설 게이트웨이 탭¶

1. VPC에 네트워크 사설 게이트웨이를 조회 및 관리하는 화면입니다. 해당 사설 게이트웨이 목록의 IP, 상태, 게이트웨이, 넷마스크, VLAN/VNI 등의 정보를 확인할 수 있습니다.



사설 게이트웨이 추가¶

1. 사설 게이트웨이 추가 버튼을 클릭하여 사설 게이트웨이 추가하기 화면으로 이동



2. 사설 게이트웨이 추가에 필요한 값을 입력합니다.



   • 물리 네트워크: 물리 네트워크를 선택합니다.
   • VLAN/VNI: VLAN/VNI를 입력합니다.
   • 연결된 네트워크: 연결된 네트워크를 선택합니다.
   • Public IP 주소: Public IP 주소를 입력합니다.
   • 게이트웨이: 게이트웨이를 입력합니다.
   • 넷마스크: 넷마스크를 입력합니다.
   • ACL: ACL을 선택합니다.
   • 확인 버튼을 클릭하여 새 게이트웨이를 추가합니다.

VPN 게이트웨이 탭¶

1. VPC에 VPN 게이트웨이를 조회 및 관리하는 화면입니다. 해당 VPN 게이트웨이 정보를 확인할 수 있습니다.



VPN 게이트웨이 추가¶

1. VPN 게이트웨이 추가 버튼을 클릭합니다.



   • 사이트 간 VPN 게이트웨이 생성 버튼을 클릭하여 VPN 게이트웨이를 추가합니다.

2. VPN 게이트웨이가 자동으로 생성됩니다.



VPN 접속 탭¶

1. VPC에 VPN 접속을 조회 및 관리하는 화면입니다. 해당 VPN 접속의 IP, 상태, 게이트웨이, IPsec 사전 공유 키 등의 정보를 확인할 수 있습니다.



사이트 간 VPN 연결 생성¶

1. 사이트 간 VPN 연결 생성 버튼을 클릭합니다.



   • 사이트 간 VPN 게이트웨이 생성 버튼을 클릭하여 VPN 게이트웨이를 추가합니다.

2. 사이트 간 VPN 연결에 필요한 값을 입력합니다.



   • VPN 고객 게이트웨이: VPN 고객 게이트웨이를 선택합니다.
   • 확인 버튼을 클릭하여 VPN 게이트웨이를 추가합니다.

가상 라우터 탭¶

1. VPC에 대한 가상 라우터를 조회하는 화면입니다. 해당 VPC의 가상 라우터 이름, 상태, IP, 버전, 실행중인 호스트 등의 정보를 확인할 수 있습니다.



VNF 기기 탭¶

1. VPC에 대한 VNF 기기를 조회하는 화면입니다. 해당 VPC의 연결된 VNF 기기의 이름, 상태, IP 주소, 템플릿, OS Display 명, 실행중인 호스트 등의 정보를 확인할 수 있습니다.



이벤트 탭¶

1. VPC에 관련된 이벤트 정보를 확인할 수 있는 화면입니다. VPC에서 발생한 다양한 액션과 변경 사항을 쉽게 파악할 수 있습니다.



코멘트 탭¶

1. VPC 관련된 코멘트 정보를 확인하는 화면입니다. 각 사용자별로 해당 VPC에 대한 코멘트 정보를 조회 및 관리할 수 있는 화면입니다.



용어사전¶

• VNI

  • VNI는 VXLAN (Virtual Extensible LAN) 에서 사용하는 개념으로, 물리적인 네트워크를 넘어서 여러 데이터센터나 네트워크 구간을 가상화하는 기술에서 사용됩니다. VXLAN은 대규모 데이터 센터나 클라우드 환경에서 여러 가상 네트워크를 확장하고 관리하는 데 사용됩니다.

• Public IP

  • 외부 접근 허용 목적으로 vm이나 로드 밸런서, 방화벽 등 외부에서 접근해야 하는 리소스에 대해 Public ip를 할당합니다. 클라우드 내의 VM이 외부 인터넷과 통신할 수 있게 하기 위해 사용됩니다.

• ACL

  • 네트워크 ACL(Access Control List)은 네트워크에서 트래픽의 접근을 제어하는 보안 기능입니다.
