ABLESTACK Mold 설치진행¶

ABLESTACK Mold 설치 진행 가이드 입니다.
이 문서에서는 ABLESTACK Mold 용 가상머신 생성 및 Mold 웹콘솔을 이용하여 Zone 구성까지 가이드 하고 있습니다. ABLESTACK Cube 의 웹콘솔과 ABLESTACK Mold 웹콘솔을 이용하여 진행이 되며 웹 접속 IP는 별도의 표시를 하지 않고 진행됩니다.
기존에 구성된 IP 정보에 맞게 웹콘솔을 접속 하시면 됩니다.

클라우드센터 가상머신 배포¶

- 클라우드센터 가상머신을 배포하기 위한 화면입니다. 상단 상태 리본의 클라우드센터 가상머신 배포 링크를 클릭합나다.

개요
- 클라우드센터 가상머신 배포 개요 화면입니다. 개요의 내용을 확인 후 다음 버튼을 클릭합니다.
장애조치 클러스터 설정
- 장애조치 클러스터 설정하는 화면 입니다.
- 클러스터 멤버수 입력창에는 3 을 입력합니다.
- 호스트 #1정보, 호스트 #2정보, 호스트 #3정보 에는 ablecube1, ablecube2, ablecube3 입력하고 다음 버튼을 클릭합니다.
Info

클라우드센터 장애조치 클러스터는 최대 3개의 호스트를 지정할 수 있습니다.
클라우드센터 가상머신 설정 - 컴퓨트
- 클라우드센터 가상머신의 컴퓨트 설정하는 화면입니다.
- CPU Core 선택 박스는 8 vCore, Memory 선택 박스는 16 GiB 를 선택 하고 다음 버튼을 클릭합니다.
Tip

클라우드센터 가상머신의 Compute 자원은 클라우드센터가 관리해야 할 호스트의 수에 따라 탄력적으로 선택합니다.
가상머신이 컨트롤 할 호스트의 수가 10개 미만 이면 8 vCore 를, 그 이상 이면 16 vCore 를 선택하십시오.
메모리는 컨트롤할 호스트의 수가 10개 미만이면 16GiB 를, 10 ~ 20개 이면 32GiB 를, 21개 이상 이면 64GiB 를 선택해야 합니다.
ROOT Disk의 크기는 70GiB 를 디스크가 Thin Provisioning 방식으로 제공됩니다.
클라우드센터 가상머신 설정 - 네트워크
- 클라우드센터 가상머신의 네트워크 설정하는 화면입니다.
- 관리네트워크 선택 박스에서 bridge0 을 선택하고 다음 버튼을 클릭합니다.
Info

관리 네트워크와 서비스 네트워크가 분리되여 있는 경우 그리고 외부에서 클라우드센터 웹콘솔에 접근해야 하는경우에는 네트워크 구성 항목에서 서비스네트워크 항목을 체크하신 후에 서비스네트워크 선택 박스에서 해당되는 브릿지 를 선택하셔야 합니다.
추가 네트워크 정보
- 클라우드센터 가상머신 추가 네트워크 정보를 설정하는 화면입니다.
- 정보 입력 소스 항목에서 Hosts 파일 사용 을 체크하고 파일 선택 버튼을 클릭하여 1번 호스트 클러스터 준비에서 다운로드한 host 파일을 선택하여 업로드 합니다.
- 호스트명 입력창에는 ccvm, 관리 NIC IP 입력창에는 10.10.1.10/16, 관리 NIC Gateway 입력창에는 10.10.0.1 을 입력 하고 다음 버튼을 클릭합니다.
Info
- 클라우드센터 가상머신는 호스트 프로파일에는 ablecube, scvm, scvm, scvm-cn 항목이 필요 없으므로 삭제하시면 됩니다.
- 서비스 네트워크 항목은 클라우드센터 VM 설정 - 네트워크 화면에서 서비스 네트워크 사용을 체크한 경우 활성화됩니다.
Example
- 호스트 프로파일 예제
  10.10.1.10 ccvm-mngt ccvm
  10.10.1.1 ablecube1
  10.10.1.2 ablecube2
  10.10.1.3 ablecube3
  10.10.1.11 scvm1-mngt
  10.10.1.12 scvm2-mngt
  10.10.1.13 scvm3-mngt
  100.100.1.11 scvm1
  100.100.1.12 scvm2
  100.100.1.13 scvm3
  100.200.1.11 scvm1-cn
  100.200.1.12 scvm2-cn
  100.200.1.13 scvm3-cn
SSH Key 정보
- 클라우드센터 가상머신의 SSH Key 정보를 설정하는 화면입니다.
- 1번 호스트 클러스터 준비에서 다운로드한 Key 파일을 SSH 개인 Key 파일, SSH 공개 Key 파일 에 각각 업로드 후 다음 버튼을 클릭합니다.
설정확인
- 클라우드센터 가상머신 배포전 설정을 확인하는 화면입니다.
- 설정정보를 확인 후 배포 버튼을 클릭 합니다.
배포
- 클라우드센터 가상머신 배포 진행상황을 확인 할 수 있는 화면입니다.

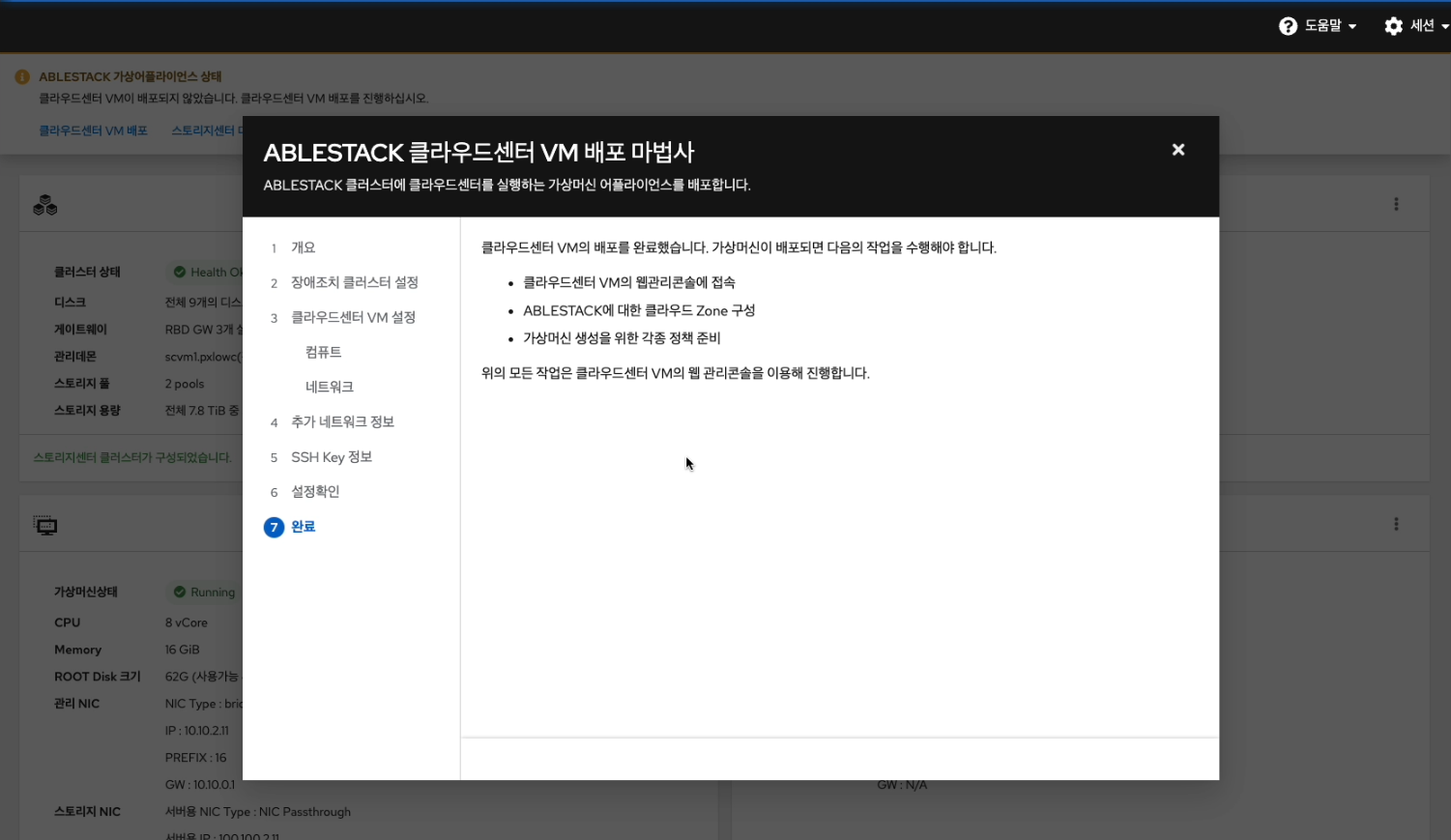

완료
- 클라우드센터 가상머신 배포가 완료 후 ABLESTACK Cube 웹콘솔에서 클라우드센터 클러스터 상태 카드 항목에서 클러스터 상태 가 Health Ok, 클라우드센터 가상머신 상태 카드에서 가상머신상태 가 Running 인지 확인하셔야 합니다.

클라우드센터 가상머신 웹콘솔 구성¶

클라우드센터 웹콘솔 구성을 하기 위해서는 Bootstrap 우선 실행해야 하며 Bootstrap 실행 후 클라우드센터 웹콘솔 화면을 이용하여 클라우드센터 구성을 하실수 있습니다.

Bootstrap 실행전
- Bootstrap 실행전 화면입니다. 상단의 리본 화면에서 클라우드 센터에 연결할 수 있도록 클라우드센터 VM Bootstrap 실행 작업을 실행하십시오. 문구가 보인다면 클라우드센터 Bootstrap을 실행할 수 있습니다.
Bootstrap 실행
- Bootstrap 실행 화면입니다. 클라우드센터 클러스터 상태 카드에서 메뉴버튼을 클릭하여 Bootstrap 실행 버튼을 클릭합니다.
- 실행 버튼을 클릭하여 Bootstrap을 실행합니다.
Important

Bootstrap 은 1개의 호스트에서만 실행 됩니다. 1번 호스트에서 실행이 된경우에는 2번, 3번 호스트에서는 Bootstrap 실행 버튼이 사라지게 됩니다.
Bootstrap 완료
- Bootstrap 실행 후 완료 화면입니다.
- 상단 리본 화면에서 스토리지센터 대시보드 연결, 클라우드센터 연결, 모니터링센터 구성 링크가 보인다면 정상적으로 실행된 상태 입니다.
- 클라우드센터 연결 링크를 클릭하여 클라우드센터 웹콘솔에 접속 하실 수 있습나다.

클라우드센터 Zone 구성¶

클라우드센터 웹콘솔을 이용한 Zone 구성 진행 절차에 대하여 가이드하고 있습니다.
해당 문서에서는 Zone 구성까지만 설명을 하고 있으며 Zone 구성 이후의 클라우드센터 웹콘솔 사용방법은 다른 문서를 참고하시기 바랍니다.

클라우드센터연결 - Bootstrap 실행 완료 후 상단의 리본 창에서 클라우드센터 연결 링크를 클릭합니다.

Info

"클라우드센터에 정상적으로 연결되지 않습니다. 클라우드센터 서비스 상태를 확인하거나, 잠시 후에 다시 시도해주십시오." 문구가 나타나면

클라우드센터 로그인
- 클라우드 센터 로그인 화면입니다.
- 사용자 이름 에는 admin, 비밀번호 는 password 를 입력하고 로그인 버튼을 클릭하면 접속할 수 있습니다.
클라우드센터 admin 비밀번호 변경
- 관리자 계정의 비밀번호를 변경하는 화면입니다. 설치 계속 버튼을 클릭하면 나오는 창이며 새 비밀번호, 비밀번호 확인 입력 에 동일한 비밀번호를 입력 후 확인 버튼을 클릭합니다.
클라우드센터 Zone 유형 선택
- Zone 의 유형을 선택하는 화면입니다.
- 확장 을 선택한 후에 다음 버튼을 클릭합니다．
클라우드센터 Zone 정보
- Zone 에 대한 정보를 입력하는 화면 입니다.
- 이름 에는 Zone 을 입력합니다.
- IPv4 DNS1 에는 8.8.8.8 을 입력합니다.
- 내부 DNS 1 에는 8.8.8.8 을 입력합니다.
- 하이퍼바이저 선택 박스는 KVM 을 선택합니다.
- 입력 정보 확인 후에 다음 버튼을 클릭 합니다.
클라우드센터 Zone 물리 네트워크
- Zone 의 네트워크 정보를 입력하는 화면입니다.
  - 트래픽 유형 의 MANAGEMENT, GUEST, PUBLIC 각각의 편집 버튼을 클릭하여 트래필 라벨 항목에 bridge0 을 입력합니다.
- 입력한 정보를 확인 후 다음 버튼을 클릭합니다.
클라우드센터 Zone 서비스용 네트워크 정보
- Zone 의 서비스용 네트워크 정보를 입력 하는 화면입니다.
- 케이트웨이 항목에는 10.10.0.1, 넷마스크 항목에는 255.255.0.0, 시작 IP 주소 항목에는 10.10.1.101, 종료 IP 주소 항목에는 10.10.1.150**을 입력하고 **추가 버튼을 클릭합니다.
- 입력한 정보를 확인 후 다음 버튼을 클릭합니다.
클라우드센터 Pod 네트워크 정보
- Pod 네트워크 정보를 입력하는 화면 입니다.
- Pod 이름 항목에는 pod 를 입력합니다.
- 예약된 시스템 게이트웨이 항목에는 10.10.0.1 을 입력합니다.
- 예약된 시스템 넷마스크 항목에는 255.255.0.0 을 입력합니다.
- 예약된 시스템 시작 IP 주소 항목에는 10.10.1.21 을 입력합니다.
- 예약된 시스템 종료 IP 주소 항목에는 10.10.1.31 을 입력합니다.
- 입력한 정보를 확인 후 다음 버튼을 클릭합니다.
클라우드센터 가상머신용 네트워크 정보
- 가상머신용 네트워크 정보를 입력하는 화면입니다.
- VLAN 범위 에 200, 300 을 입력합니다.
- 입력한 정보를 확인 후 다음 버튼을 클릭합니다.
클라우드센터 클러스터 정보
- 클라우드센터 클러스터 정보를 입력하는 화면입니다.
- 클러스터 이름 항목에 cluster 를 입력합니다.
- 입력한 정보를 확인 후 다음 버튼을 클릭합니다.
클라우드센터 호스트 추가
- 클라우드센터에 호스트를 추가하는 화면 입니다.
- 호스트 이름 항목에는 10.10.1.1 을 입력합니다.
- 사용자 이름 항목에는 root 를 입력합니다.
- 비밀번호 항목에는 비밀번호 를 입력합니다.
- 태그 항목에는 ablecube1 을 입력합니다.
- 입력한 정보를 확인 후 다음 버튼을 클릭합니다.
Info

기본 스토리지 추가를 위해서는 Glue 사용자의 이름과 시크릿 키를 확인하셔야 합니다. 확인 방법은 ABLESTACK Cube 호스트나 ABLESTACK Mold 가상머신에서 아래 명령어를 통해 확인 가능합니다.
```
ceph auth list
```
위 명령어를 통한 리스트 중에 client.admin 의 키값을 복사 하시면 됩니다.
클라우드센터 기본스토리지 추가
- 기본 스토리지 추가하는 화면입니다.
- 이름 항목에는 ps 를 입력합니다.
- 범위 선택 박스에는 zone 을 선택합니다.
- 프로토콜 선택 박스에는 RBD 를 선택합니다.
- RADOS 풀 항목에는 scvm 을 입력합니다.
- RADO 시크릿 항목에는 client.admin의 key값 을 입력합니다.
- 입력한 정보를 확인 후 다음 버튼을 클릭합니다.
클라우드센터 2차 스토리지 추가
- 2차 스토리지를 추가하는 화면입니다.
- 제공자 선택 박스에서 NFS 를 선택 합니다.
- 이름 항목에는 ss 를 입력합니다.
- 서버 항목에는 10.10.1.10 (ccvm mngt ip) 를 입력합니다.
- 경로 항목에는 secondary 를 입력합니다.
- 입력한 정보를 확인 후 다음 버튼을 클릭합니다.
클라우드센터 Zone 추가중
- zone 추가 중 화면 입니다.
ablecube2 호스트 추가
- 클라우드센터 ablecube2 호스트를 추가하는 화면 입니다.
- Zone 이름 항목에는 Zone 를 입력합니다.
- Pod 이름 항목에는 Pod 를 입력합니다.
- 클러스터 항목에는 Cluster 를 입력합니다.
- 호스트 이름 항목에는 ablecloud2 를 입력합니다.
- 사용자 이름 항목에는 root 를 입력합니다.
- 비밀번호 항목에는 비밀번호 를 입력합니다.
- 호스트 태그 항목에는 ablecube2 를 입력합니다.
- 입력한 정보를 확인 후 다음 버튼을 클릭합니다.
ablecube3 호스트 추가
- 클라우드센터 ablecube3 호스트를 추가하는 화면 입니다.
- Zone 이름 항목에는 Zone 를 입력합니다.
- Pod 이름 항목에는 Pod 를 입력합니다.
- 클러스터 항목에는 Cluster 를 입력합니다.
- 호스트 이름 항목에는 ablecloud3 를 입력합니다.
- 사용자 이름 항목에는 root 를 입력합니다.
- 비밀번호 항목에는 비밀번호 를 입력합니다.
- 호스트 태그 항목에는 ablecube3 를 입력합니다.
- 입력한 정보를 확인 후 다음 버튼을 클릭합니다.
